Кабель измерения давления M12x1,5, манометр 250 бар

ZESTAW POMIAROWY Z MANOMETREM

250 BAR Z PRZEWODEM 2M I PRZYŁĄCZEM

SERWISOWYM ED M12X1.5

Produkcja:

Oryginalny produkt marki Hydrolider, symbol: 1.52.00.804.22.250

Zastosowanie:

Zestaw przeznaczony do pomiaru ciśnienia oleju w układach hydraulicznych zamkniętych, w których są warunki do wypracowania ciśnienia hydraulicznego.

Manometr z kołnierzem przystosowany do montażu w otworze pulpitu lub skrzyni serwisowej.

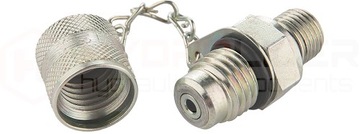

Przyłącze posiada kapturek gwintowany z łańcuszkiem zapewniający ochronę przed warunkami atmosferycznymi. Uszczelnia przyłącze podczas gdy przewód z zestawem pomiarowym jest odłączony. Rozwiązanie to umożliwia pozostawienie przyłącza na stałe, nawet gdy maszyna pracuje pod ciśnieniem, a zestaw pomiarowy jest odłączony.

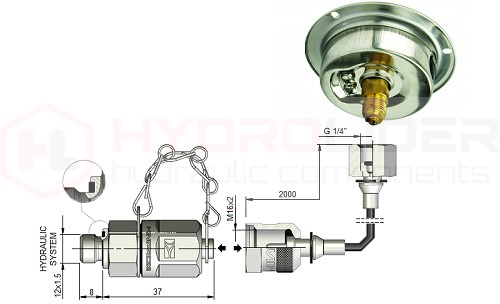

Dane techniczne:

• Gwint łączący manometr z przewodem: G1/4" z uszczelnieniem czołowym
• Gwint łączący przewód z przyłączem serwisowym: M16x2 (system MINIPRESS)

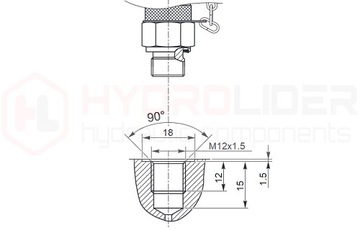

• Gwint przyłącza od strony korpusu urządzenia: gwint zewnętrzny M12x1.5 z uszczelnieniem ED
• Średnica zegara: 63 mm
• Średnica zegara z kołnierzem: 84 mm
• Zalecany otwór w pulpicie: 65 mm
• Zakres pomiaru: 0 - 250 bar
• Klasa dokładności: 1,6
• Wypełnienie: gliceryna
• Miejsce podłączenia przewodu: z tyłu
• Długość przewodu: 2000 mm
• Średnica zewnętrzna / wewnętrzna przewodu: 5 mm / 2,2 mm
• Minimalny promień gięcia: 20 mm
• Maksymalne ciśnienie: 630 bar
• Ciśnienie rozrywające: 1890 bar
• Temperatura pracy: -40°C do +100°C
• Materiał rdzenia: poliester termoplastyczny
• Materiał plecionki: włókno aramidowe (Kevlar)
• Materiał pokrycia: poliuretan odporny na ścieranie
• Materiał przyłącza: stal nierdzewna
