Прецизионный лабораторный источник питания 30В 10А PDS3010G с USB 3x светодиодами 4-х знаков. В/А/Вт

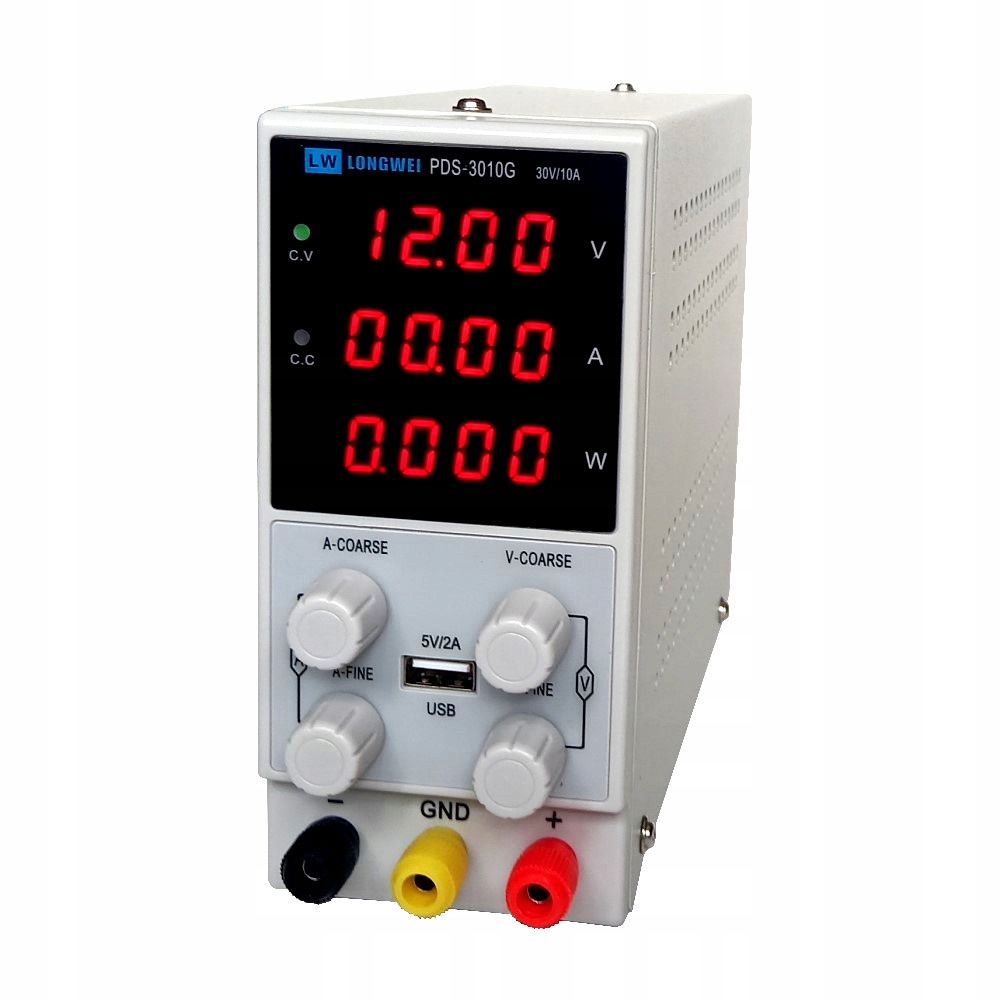

Precyzyjny impulsowy zasilacz laboratoryjny o niewielkich rozmiarach znanego producenta Long Wei typu PDS-3010G z czytelnymi czteroznakowymi wyświetlaczami LED wartości nastawy / aktualnej wartości zmierzonego napięcia / prądu wyjściowego oraz dodatkowo również mocy wyjściowej oraz z portem serwisowym USB o stałym napięciu 5V / 2A. Tryb pracy CV (stałe napięcie) lub CC (stały / ograniczony prąd) sygnalizowany diodami LED (kolor zielony dla napięcia i kolor czerwony dla prądu). Płynne przechodzenie między obu trybami poprzez zmianę nastaw ograniczenia prądu bądź napięcia.

Zakres regulacji napięcia wyjściowego (tryb 'CV' - stałe napięcie):

• 0,0 ... 30,0V - rozdzielczość nastawy 0,01V (10mV).

Zakres regulacji prądu wyjściowego (tryb 'CC' - stały prąd):

• 0,00 ... 9,99A - rozdzielczość nastawy 0,01A (10mA).

Niezależna i precyzyjna regulacja napięcia i prądu osobno potencjometrami (pokrętłami ozn. 'V-coarse' napięcie zgrubnie i 'V-fine' napięcie dokładnie / pokrętłami ozn. 'A-coarse' prąd zgrubnie i 'A-fine' prąd dokładnie). Wygodne i precyzyjne nastawianie. Czytelne wyświetlacze LED odczytu wartości wyjściowych.

Sygnalizacja diodami LED zakresu regulacji / ograniczenia CV (tryb stałego napięcia - ogranicznik napięcia wyjściowego) lub CC (tryb stałego prądu - ograniczenie prądowe).

Na panelu czołowym zlokalizowano praktyczne gniazdo 5V USB ułatwiające naprawy sprzętu typu smartfony, tablety itp. zasilane ze złącza USB 5V (nieregulowane pomocnicze źródło napięcia serwisowego 5V / 2A do zasilania np. smartfonów z typowego kabla USB).

Bezproblemowa możliwość łączenia kilku zasilaczy kaskadowo (w szereg w celu zwiększenia napięcia wyjściowego) bądź równolegle (w celu zwiększenia obciążalności).

W zestawie:

• zasilacz 30V 10A DC,
• przewód zasilający 230VAC o długości 150 cm,
• przewody tzw. 'banan 4mm' - 'mały krokodylek' (długość kabla 80 cm) do podłączenia zasilanego urządzenia,
• DTR wraz z instrukcją użytkowania w języku angielskim.

Niewielkie wymiary przy dużej sprawności energetycznej - urządzenie zajmuje bardzo mało miejsca, wewnętrzny wentylatorek pozostaje stale załączony ale jest to praca dyskretna.

Czytelne i duże wyświetlacze LED (klasyczne 7-segmentowe) 4 znakowe, osobny do wartości nastawy / aktualnej wartości napięcia i prądu. Kolor czerwony wyświetlaczy LED, dobrze widoczny niezależnie od warunków oświetlenia zewnętrznego.

Nastawę napięcia wykonujemy przy odłączonym obciążeniu (zaciski wyjściowe DC odłączone). Po ustaleniu pokrętłem potencjometru (ozn. 'V-coarse' i 'V-fine') wymaganej wartości napięcia zasilającego (wyświetlacz LED ozn. 'V'  będzie przy odłączonym zacisku wyjściowym DC pokazywał wartość nastawy napięcia) możemy podłączyć obwód zasilany i wielkość napięcia na tym obwodzie nie przekroczy wartości dokonanej przed chwilą nastawy (dla przykładu niech to będzie 12,0V).

Jeśli następnie chcemy ustalić wielkość ograniczenia prądowego (kolejność nastaw jest dowolna ale zalecane jest najpierw nastawienie wielkości napięcia a dopiero później ograniczenia prądowego), to mamy kilka metod:

1. możemy wartość ograniczenia prądowego nastawić 'zgrubnie' / szybko pokrętłem ozn. 'A-coarse' pamiętając że charakterystyka potencjometru jest liniowa oraz skrajne położenie pokrętła 'w lewo' odpowiada 0.0A a skrajne w prawo odpowiada 10.0A, w ten sposób np: połowa zakresu obrotu pokrętła to będzie około 5.0A.
2. lub możemy wartość ograniczenia prądowego nastawić dokładnie poprzez kolejno: ustawienie pokrętłami A-Coarse i A-Fine wartości minimalnej prądu - zapali się czerwona dioda dioda z ozn. 'CC' a napiecie wyjściowe spadnie do 0.00V - wtedy możemy bezpiecznie zewrzeć końcówki 'krokodylków' kabla firmowego (nie powstanie żadne wyładowanie bo napięcie wyjściowe spadło do 0.00V), następnie przy zwartej pętli pomiarowej ustalamy wartość prądu maksymalnego (przykładowo na wartość 7,55A) zgrubnie pokrętłem 'A-Coarse' i dokładnie pokrętłem 'A-Fine', przy założonej pętli zwarciowej wyświetlacz LED pokazuje nam dokładną wielkość nastawy prądu / ograniczenia prądu Imax zasilacza (świeci przy tym ciągle czerwona dioda LED sygnalizująca zadziałanie regulowanego ogranicznika prądu). Po ustawieniu nastawy prądu rozwieramy krokodylki i stabilizuje się poprzednio ustawione napięcie w trybie 'CV' z aktywnym ograniczeniem nastawionym dla trybu 'CC'.

Po dokonaniu nastaw jak opisano powyżej i po podłączeniu obciążenia do wyjścia DC zasilacza - dla nastawy napięcia (np: 12,0V jak w przykładzie) przy próbie poboru przez obciążenie prądu o wartości powyżej nastawy (np; 7,55A jak w przykładzie) - zapali się czerwona dioda CC sygnalizująca zadziałanie ograniczenia prądowego oraz wartość napięcia wyjściowego zostanie ograniczona aby utrzymać prąd na wartości nastawionej 7,55A (jest to praca tzw. CC czyli 'Constant Current').

Natomiast jeśli prąd pobierany przez obciążenie będzie mniejszy niż nastawa prądu Imax to zasilacz pracuje w trybie CV (czyli 'Constant Voltage') i napięcie będzie równe nastawie (12,0V) a wielkość pobieranego przez obciążenie prądu chwilowego będzie widoczna na wyświetlaczu ozn. 'Current'.

Niedopuszczalna jest praca zasilacza przy zasilaniu 230VAC 50Hz 1-faz. z gniazda sieciowego bez tzw. bolca uziemiającego. Firmowy kabel zasilający trzeba zawsze podłączać do gniazda z bolcem uziemiającym - jest to warunek zachowania niskich parametrów tętnienia i szumów na wyjściu zasilacza. Na płycie czołowej znajduje się żółty zacisk ozn. GND który jest wewnątrz zasilacza połączony z obudową zasilacza oraz z bolcem w gnieździe zasilającym. Optymalnie jest gdy Państwa stanowisko pracy jest wyłożone również matą uziemiającą połączoną również z potencjałem ziemi (PE). Zadaniem takiej maty jest odprowadzanie ładunków elektrostatycznych.

Dla zapewnienia najniższych możliwych tętnień można dodatkowo jeden z zacisków (-) lub (+) połączyć z potencjałem ziemi (GND / PE), jednak wtedy trzeba pamiętać aby sprawdzić czy zasilany układ elektroniczny nie ma wewnątrz jakiegoś połączenia z potencjałem ziemi (PE) lub N. Jeśli planują Państwo używać zasilacza do zasilania np. driverów CNC bądź innych tego typu układów zasilanych np. z sieci 3-faz. NN mogących mieć połączenie z potencjałem PE, N lub nawet z potencjałem tzw. fazy L - proszę się zwrócić do nas z zapytaniem o możliwość współpracy. Zaciski (-) i (+) są połączone z potencjałem GND (PE) poprzez wewnętrzny układ RC.

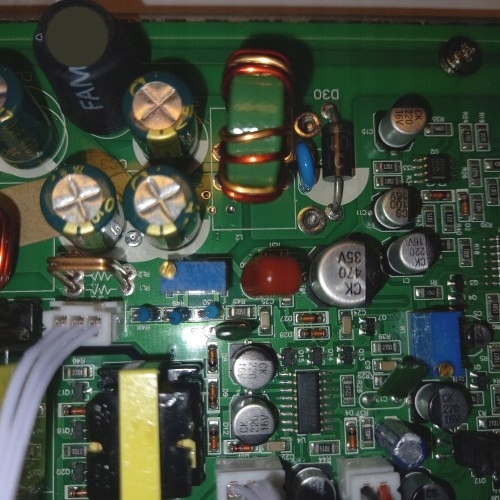

Regulatory kluczowane / impulsowe o bardzo wysokiej częstotliwości kluczowania (jest to przykład takiej nowoczesnej wysoko efektywnej energetycznie technologii) zapewniają niski poziom zakłóceń i dokładność regulacji odpowiednią do większości zastosowań laboratoryjnych i hobbystycznych, gdzie nie wymagana jest aż tak wysoka dokładność jak w przypadku zasilaczy liniowych (które są kilka razy większe, ponad dwukrotnie cięższe i mają mniejszą sprawność energetyczną która wynika z zasady regulacji szeregowej - za to mają lepszą dokładność).

Parametry techniczne:

• zasilanie sieciowe 230VAC / 50Hz,
• moc wyjściowa Pmax 300W,
• wymiary 70mm * 160mm * 205 mm,
• masa netto 1,35 kg,
• sprawność przetwarzania na prąd stały: >85%
• dokładność wyświetlania wartości chwilowej napięcia: +/-0,5%
• dokładność wyświetlania wartości chwilowej prądu: +/-0,5%
• stabilność napięcia w trybie CV: <= 0,5% pełnej skali,
• stabilność obciążenia w trybie CV: <= 0,5% pełnej skali,
• tętnienia i szumy w trybie CV: <= 0,5% pełnej skali,
• stabilność prądu w trybie CC: <= 0,5% pełnej skali (RMS),

W zestawie z zasilaczem można ze zniżką dokupić dodatkowe kable w dwóch wersjach:

• długość. 2mb tzw. 'banan 4mm' <-> duży krokodyl o rozwarciu szczęk około 23mm (do zasilania akumulatorów samochodowych itp.),
• długości 100cm z wymiennymi z obu stron końcówkami - bardzo przydatny w codziennej pracy i szczególnie przez nas polecany,
• długość 60cm kabel serwisowy uniwersalny / przejściówka z końcówkami typu USB, 'pazurki, krokodylki.

Czytelne wyświetlacze LED - dodatkowy port serwisowy USB 5V / 2A - dokładne potencjometry nastawy napięcia i prądu - łatwość obsługi, niska masa i ilość zajmowanego miejsca na biurku, wysoki poziom wygłuszenia wewnętrznego wentylatora chłodzącego. Profesjonalny zasilacz laboratoryjny i serwisowy oraz hobbystyczny o świetnym stosunku jakości do ceny.

Producent znany przez nas od wielu lat, tysiące pozytywnych komentarzy na temat produktów LongWei, sprzęt niezawodny, serwis gwarancyjny jak i pogwarancyjny zapewniony w naszej firmie. Pakowanie w gruby 4-warstwowy sztywny karton, dodatkowo wewnątrz wydmuszki piankowe, na zewnątrz dodajemy dodatkowy karton ochronny i folię.

Na wszelkie zapytania techniczne chętnie odpowiadamy. Zapewniamy wsparcie techniczne przy doborze elementów jak i doradztwo podczas montażu / parametryzacji / eksploatacji.
