ЖК-панель 5,7 дюйма, 640*480 пикселей, емкостная панель DWIN HMI

Uniwersalny moduł HMI z wyświetlaczem LCD IPS 5.7" oraz panelem dotykowym pojemnościowym.

Cechy DMG64480T057_01WTC:

✅ Na bazie układu T5L0, działający w systemie DGUS II.

✅ Ekran o przekątnej 5,7 cala, rozdzielczość 640x480 pikseli, 262K kolorów, IPS-TFT-LCD, szeroki kąt widzenia.

✅ Ekran dotykowy pojemnościowy.

✅ Dopuszczalna temperatura pracy: -20℃~70℃ (12V @ 60% RH)

✅ Wyświetlacz z powłoką konformalną, która chroni jego komponenty elektroniczne przed czynnikami zewnętrznymi, takimi jak wilgoć, kurz, chemikalia czy ekstremalne temperatury

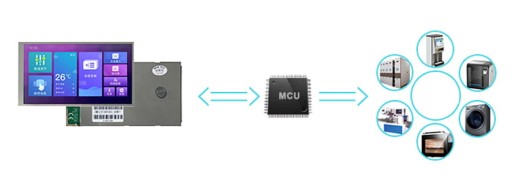

⭐ Zasada działania wyświetlaczy DWIN HMI

Wykorzystujemy dedykowaną aplikację DGUS TOOL do projektowania interfejsu użytkownika oraz definiowania zasad jego funkcjonowania. Umożliwia ona importowanie gotowych grafik, tworzenie przycisków, wykresów oraz pól wprowadzania danych. Skompilowane pliki przenoszone są na kartę SD, a stamtąd kopiowane do pamięci wyświetlacza. Z punktu widzenia mikrokontrolera, obsługa polega na wysyłaniu i odbieraniu wcześniej zdefiniowanych ramek danych poprzez interfejs UART.

⭐ Specyfikacja DMG64480T057_01WTC

▶️ Interfejs:

• Baudrate: 3150~3225600bps, Typ. 115200bps
• Tryb pracy: UART2: ON=TTL/CMOS; OFF=RS232UART4: ON=TTL/CMOS; OFF=RS232
• Złącza użytkownika: - 8Pin_2.0mm
• Pamięć Flash: 16MBytes NOR Flash, dla grafik, fontów, plików audio. Ilość zapisów ponad: 100,000
• Interfejs kart SD: FAT32, prędkość pobierania danych: 4Mb/s

▶️ Wyświetlacz:

• Ilość kolorów: 18-bit 6R6G6B
• LCD Typ IPS-TFT-LCD
• Kąty widzenia: 85°/85°/85°/85° (L/R/U/D)
• Obszar wyświetlania 115.60mm (W)×86.80mm (H)
• Rozdzielczość 640x480
• Podświetlanie LED
• Jasność: 450nit

▶️ Panel dotykowy:

• Typ: CTP (Capacitive touch panel)
• Struktura: G+FF
• Tryb dotyku: wspiera dotyk oraz przeciągnięcie
• Twardość powierzchni: 6H
• Przepuszczalność światła: Ponad 90%

▶️ Zasilanie:

• Napięcie zasilania: 12~36V
• Pobór prądu z włączonym podświetlaniem: VCC = +12V, 240mA
• Pobór prądu z wyłączonym podświetlaniem: VCC = +12V, 100mA

Zestaw zawiera:

• LCD 5.7" 640x480 pojemnościowy panel dotykowy DWIN HMI DMG64480T057_01WTC (Industrial Grade)
