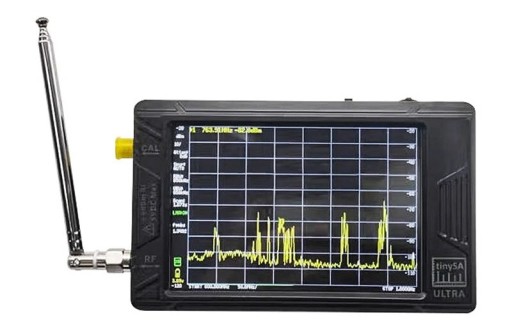

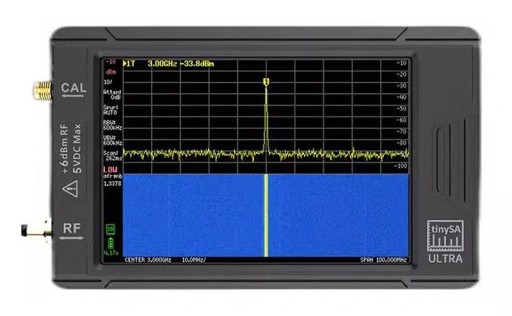

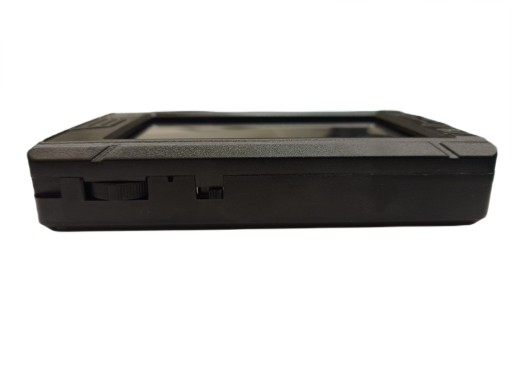

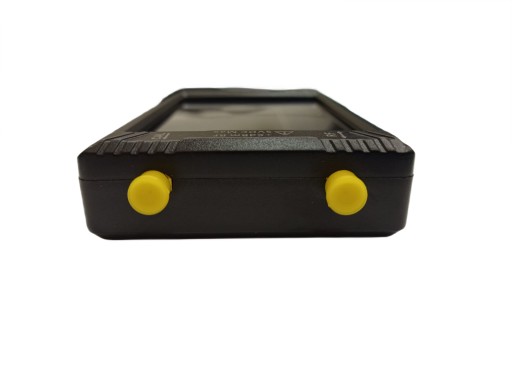

Анализатор спектра TinySA ULTRA от 100 кГц до 5,3 ГГц

TinySA ULTRA  analizator widma od 100kHz do 5,3GHz

Parametry techniczne

• model: TinySA ULTRA
• szerokość pasma: 100kHz - 5,3GHz
• generator RF: 100kHz - 5.4GHz
• RBW 200Hz - 850kHz LNA i tłumik
• szum fazowy: -92dBc
• DANL -166dBm/Hz
• wyświetlacz 3,95" TFT LCD (480x320)
• wbudowany akumulator 3000mAh
• maksymalna częstotliwość wejściowa: 800MHz, 6GHz w trybie ULTRA
• rozdzielczość filtru 1,3 i 10 stopniowy 200Hz do 850kHz
• maksymalna częstotliwość wyjściowa: sinus 100kHz - 800MHz; prostokąt 800kHz - 4,4GHz; 4,4GHz - 5,4GHz sygnał mieszany
• poziom wyjściowy: -104dBm - -16dBm
• tryb ultra: poziom kalibracji do 5,3GHz
• wewnętrzne wzmocnienie LNA: 20dB do 4GHz
• liczba punktów skanowania: 450 max
• czas skanowania 0 -350MHz: 165ms
• DANL 100MHz: -153dBm/Hz (LNA off)/ -169dBm/Hz (LNA on)
• DANL degradacja w trybie ultra: 10dB do 2,5GHz, 25dB do 5,3GHz
• szum fazowy przy 10kHz offset: -92dBc/Hz
• szum fazowy przy 100kHz offest: -110dBc/Hz
• złącze microSD na kartę pamięci
• złącze JACK do podłączenia słuchawek 3,5mm
• maksymalny pobór prądu: 330mA
• maksymalny prąd ładowania: 1300mA
• wbudowany akumulator: Li-Po 3,7V 3000mAh
• złącze RF: SMA żeńskie
• złącze komunikacyjne: USB-CDC, UART-TTL
• wymiary: 117x72x23mm

Zestaw zawiera

• 1x tinySA ULTRA analizator widma
• 1x przewód USB-C
• 2x przewód SMA 30cm ALSR100
• 1x adapter SMA-SMA
• 1x antena ze złączem SMA
• 1x smycz z kostką do obsługi ekranu
• 1x karta pamięci 32GB

Interfejs użytkownika:

• 16 bitów na piksel RGB
• rezystancyjne sterowanie dotykowe
• sterowanie przełącznikiem jog
• sterowanie portem szeregowym USB
• opcjonalny port TTL USART na wewnętrznej płytce PCB
• zasilanie liniowe, aby uniknąć szumów przełączania.

Specyfikacja analizatora widma:

• zakres częstotliwości wejściowej od 100 kHz do 800 MHz w trybie normalnym i do 6 GHz z włączonym trybem ULTRA
• impedancja wejściowa 50 omów, gdy tłumienie wejściowe jest ustawione na 10 dB lub więcej.
• możliwość wyboru ręcznego i automatycznego tłumienia wejścia w zakresie od 0 dB do 31 dB w krokach co 1 dB, gdy LNA nie jest aktywne
• maksymalne wejście +/-5 V DC
• absolutny maksymalny poziom wejściowy +6dBm przy tłumieniu wewnętrznym 0dB
• bezwzględna maksymalna krótkoterminowa szczytowa moc wejściowa +20dBm przy tłumieniu wewnętrznym 30dB
• sugerowana maksymalna moc wejściowa +0dBm z wewnętrznym tłumieniem w trybie automatycznym
• aby uzyskać najlepsze pomiary, należy utrzymywać moc wejściową poniżej -25 dBm
• wejściowy punkt przecięcia produktów modulacji trzeciego rzędu (IIP3) +15dBm z tłumieniem wewnętrznym 0dB
• punkt kompresji 1dB przy -1dBm z tłumieniem wewnętrznym 0dB
• rozdzielczość detektora mocy 0,5 dB i liniowość w funkcji częstotliwości +/-2 dB poniżej 5,3 GHz, +/-5 dB pomiędzy 5,3 GHz a 6 GHz
• bezwzględna dokładność poziomu mocy po kalibracji poziomu mocy +/- 2dB
• wbudowany opcjonalny LNA 20dB z współczynnikiem szumów 5dB
• najniższy dostrzegalny sygnał bez LNA przy 30 MHz przy rozdzielczości pasma 30 kHz wynoszącej -102 dBm
• najniższy dostrzegalny sygnał z LNA przy 30 MHz przy rozdzielczości pasma 200 Hz wynoszącej -145 dBm
• dokładność częstotliwości równa wybranej szerokości pasma rozdzielczości
• szum fazowy -90dB/Hz przy przesunięciu 100 kHz i -120dB/Hz przy przesunięciu 1 MHz
• zakres dynamiki bez impulsów przy użyciu pasma rozdzielczości 30 kHz wynoszącego 70 dB
• filtry rozdzielczości o szerokości 0,2, 1, 3, 10, 30, 100, 300, 600 i 850 kHz.
• rozdzielczość ekranu 51, 101, 145, 290 lub 450 punktów pomiarowych.
• prędkość skanowania ponad 1000 punktów/sekundę przy użyciu filtrów o największej rozdzielczości.
• automatyczna optymalizacja rzeczywistych punktów skanowania, aby zapewnić pokrycie całego zakresu skanowania niezależnie od wybranej rozdzielczości pasma
• opcja tłumienia impulsów do oceny, czy określone sygnały są generowane wewnętrznie lub faktycznie występują w sygnale wejściowym
• wyjście słuchawkowe do słuchania demodulowanego dźwięku (tylko AM). Tylko złącze stereo, wysoka impedancja jest głośniejsza, chroniona przed zwarciem

Specyfikacja generatora sygnału:

• wyjście fali sinusoidalnej z harmonicznymi poniżej -40 dB w zakresie częstotliwości podstawowej od 100 kHz do 800 MHz
• poziom wyjściowy wybierany w krokach co 1 dB w zakresie od -110 dBm do -20 dBm
• powyżej 800 MHz możliwość wyboru dwóch trybów wyjściowych:
• najczystszy tryb sygnału: przebieg prostokątny, do 4,4 GHz z dużymi krokami częstotliwości i mniej dokładnym poziomem wyjściowym
• tryb najwyższej dokładności: obniżone harmoniczne z możliwie silnymi impulsami do 5,4 GHz z rozdzielczością częstotliwości równą poniżej 800 MHz i drobnymi krokami poziomu wyjściowego.
• dokładność poziomu +/- 2dB do 800Mhz pomiędzy -72dBm a -18dBm, mniejsza dokładność poniżej -72dBm, jeszcze mniejsza dokładność poniżej -110dBm
• rozdzielczość częstotliwości wyjściowej 57,2 Hz
• opcjonalne częstotliwości modulacji AM lub FM od 50 Hz do 5 kHz (AM) lub 1 kHz (FM) lub przemiatanie w wybranym zakresie częstotliwości
• głębokość modulacji AM od 10% do 100%
• odchylenie FM pomiędzy 1 kHz a 300 kHz
• opcjonalne przesunięcie poziomu wyjściowego w całym zakresie poziomu wyjściowego

Specyfikacja generatora referencyjnego

• opcjonalne wyjście fali prostokątnej o wartości podstawowej -35,6 dBm podłączone do wyjścia cal
• częstotliwość można ustawić na 1 MHz, 2 MHz, 4 MHz, 10 MHz, 15 MHz lub 30 MHz.
