Кассета электрозащелки LOW 17мм Тисненый АНТРАЦИТ

Zamawiając 1 szt. kupisz:

1. Kasetę elektrozaczepu wys.17mm ocynkowaną galwanicznie i pomalowaną proszkowo w kolorze RAL7016 ANTRACYT - 1 szt.

2. Elektrozaczep R4 wersję z "pamięcią wewnętrzną" i blokadą - 1 szt.

OPIS KASETY:

• Do zastosowania z elektrozaczepem R4.
• UNIWERSALNA = można stosować do furtek lewych i prawych.
• Zaletą tej kasety jest jej mała wysokość: 17 mm. Przeznaczona jest tam, gdzie wymagana jest wąska szczelina między słupkiem, a furtką.
• Bardzo ważną zaletą jest wytłoczenie, poprawiające stosowanie tej kasety w połączeniu z wąskimi zamkami. Takiej modyfikacji domagali się fachowcy montujący furtki - dokładny opis poniżej.
• Łatwy jest montaż dzięki swobodnemu dostępowi do przykręconego elektrozaczepu.
• Posiada podcięcie blachy przeznaczone do furtek z wąskim zamkiem - nie zahacza o klamkę osadzoną na wąskim profilu.
• Wyposażona w dwie gumki ograniczające hałas w czasie zamykania furtki.

Kaseta jest produkcji polskiej. Budowa kasety została zastrzeżona w Urzędzie Patentowym (Wzór użytkowy).

OPIS ELEKTROZACZEPU:

• Elektrozaczep R4 z pamięcią wewnętrzną i blokadą.
• Elektrozaczep z blokadą - można zablokować elektrozaczep w pozycji OTWARTE. Służy do tego przełącznik - dostępny, gdy furtka jest otwarta. Gdy furtka jest zamknięta, przełącznik jest niedostępny i przełączenie jest niemożliwe.
• Zaletą "blokady" jest możliwość stałego otwarcia, gdy goście albo ekipa remontowa ciągle przechodzą przez furtkę. Trudno co chwilę każdemu otwierać, lepiej otworzyć raz przełącznikiem blokady, a na koniec przełączyć z powrotem na "zamknięte".
• Pamięć wewnętrzna elektrozaczepu jest najlepszą formą pamięci - nie ma na zewnątrz żadnych elementów, które trzeba ustawiać.
• Działanie: Po podaniu napięcia zwolniona zostaje dźwignia i zdjęcie napięcia nie zmienia tego stanu. Można otworzyć drzwi/furtkę po dowolnie długim czasie. Otwarcie drzwi (odciągnięcie dźwigni) powoduje skasowanie pamięci. Kolejne otwarcie będzie możliwe po kolejnym podaniu napięcia.
• Współpraca z domofonem: Do poprawnej współpracy (elektrozaczepu z pamięcią wewnętrzną) z domofonem potrzebna jest ingerencja w ustawienia parametrów domofonu. Należy zmniejszyć czas (do max 1 sekundy) podawania napięcia na elektrozaczep. Długi czas ustawiony fabrycznie powoduje, że osoba przechodzi przez furtkę, a napięcie na elektrozaczepie ciągle jest włączone. Z tego powodu kasowanie pamięci jest nieskuteczne i następna osoba może wejść bez podania napięcia.
• Napięcie znamionowe pracy  U: 10 ± 2V
• Zasilanie prądem przemienny (AC) lub stałym (DC)
• Budowa elektrozaczepu R4 umożliwia zastosowanie go do furtek zarówno prawych, jak i lewych.
• Elektrozaczep posiada smarowanie długotrwałe.
• Producentem elektrozaczepu jest polska firma ElektraPlus

UWAGA!  Nie wolno oliwić, psikać WD40, smarować ani zamalowywać elektrozaczepu. Może to spowodować zaklejenie delikatnego mechanizmu i awarię, która nie podlega bezpłatnej naprawie gwarancyjnej.

Jak dobrać grubość kasety do istniejącej furtki?

1. Zmierz odległość pomiędzy profilem furtki, a słupkiem. To będzie X z rysunku.

2. Odejmij od X grubość szyldu zamka (a = zwykle 3 mm). Czasem szyld zamka jest schowany w wytłoczeniu - wtedy liczymy, że a = 0.

3. Odejmij od X szerokość zatrzasku klamki (wymiar b). Zazwyczaj szerokość zatrzasku wynosi 10 lub 12 mm.

4. Szerokość kasety elektrozaczepu wyniesie wówczas c = X - a - b

PRZYKŁAD:

Między furtką, a słupkiem zmierzyliśmy odległość 35 mm.

Planujemy użyć zamka firmy KOWAL 90/20. W tym zamku szerokość zatrzasku klamki wynosi 12 mm, a grubość szyldu 2,5 mm.

Tak więc wymagana grubość kasety c = 35 - 2,5 - 12 = 20,5 mm.

Możemy zastosować kasetę o grubości 17 mm i dołożyć podstawkę o grubości 3 mm. Zazębienie zatrzasku klamki i rygla elektrozaczepu wyniesie 2,5 mm - jest to zupełnie prawidłowe.

W naszej ofercie na Allegro znajdziesz:

• kasety o grubości 17 mm (oferty nr: 13441691917 kaseta ocynkowana, 13505718907 kaseta pomalowana ANTRACYT)
• kasety o grubości 25 mm (oferty nr: 12659018377 kaseta ocynkowana, 12743510133 kaseta pomalowana ANTRACYT)
• podstawki pod kasety "17" i "25"  -  dostępne grubości 3, 4, 5, 6 mm (podstawki można łączyć, aby uzyskać więcej możliwości).
• kasety o grubości 35 mm (oferty nr: 12094155285 kaseta ocynkowana, 12942639719 kaseta pomalowana ANTRACYT)

Kaseta posiada wytłoczenie, które umożliwia zamknięcie furtki na klucz, gdy stosujemy wąski zamek, np. 90/22 Jania, 90/20 KOWAL, 72/34 Jania lub 72/34 Metalplast itp.

Takie wąskie zamki są wygodne, bo można je zamontować w profilu od furtki, ale umożliwiają tylko jeden obrót klucza i rygiel wysuwa się na ok.10 mm. To za mało, aby zamknąć na klucz furtkę z klasyczną kasetą.

Można, oczywiście, zwiększyć zazębienie "zatrzasku od klamki" (powyżej 5mm), ale to powoduje problemy w czasie użytkowania (ciężko zatrzasnąć furtkę) i łatwo o awarie (można ułamać zatrzask od klamki).

Optymalne zazębienie "zatrzasku klamki" i elektrozaczepu to 3 mm, a jeśli montaż odbywa się w czasie upałów i mocnego słońca, to 4 mm. Po ostudzeniu furtka się skurczy i zazębienie zmniejszy się.

-----------------------------------------------------------------------------------------------------------------------------------------------------

UWAGA! Z tyłu kasety będzie wystawał elektrozaczep, musi być więc zrobione na niego miejsce. Elektrozaczep wystaje o 14 mm.

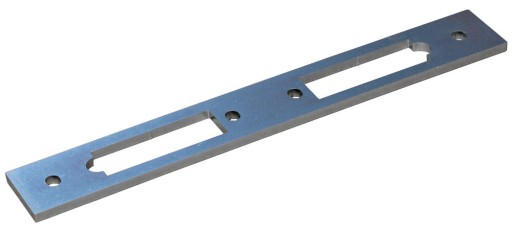

Do kaset można dokupić podstawki zwiększające wysokość, co pozwala lepiej dopasować kasetę do istniejącej furtki.

Podstawki są wykonane z blachy stalowej i ocynkowane galwanicznie.

Dostępne są grubości podstawek:

• 3 mm
• 4 mm
• 5 mm
• 6 mm

Podstawki można łączyć ze sobą (multiplikować).

UWAGA! Dodanie podstawki 6 mm powoduje, że elektrozaczep nie będzie wystawał i nie będzie potrzeby robienia bruzdy w słupku !

UWAGA! Dodanie podstawki 5 mm powoduje, że elektrozaczep będzie "na styk" z tylną ścianką i być może nie będzie potrzeby robienia bruzdy w słupku! To należy ustalić podczas montażu.

Ważna zaleta:

Kaseta została tak skonstruowana, aby pasowała do popularnych zestawów pochwyt - pochwyt oraz pochwyt - klamka.

Kaseta została tak zaprojektowana, aby pasowała do większości zamków dostępnych na polskim rynku.

Zamki wąskie, które często są stosowane do furtek, również tu pasują:

• Jania 90/22
• Kowal 90/20
• Jania 72/34
• Metalplast 72/34

UWAGA! Kasety mają niewielkie "niedomalowania". Powstają one w miejscach, w których kaseta podczas malowania jest zawieszana na haczyku.

Takie "niedomalowanie" jest w czasie normalnej eksploatacji zasłonięte śrubą mocującą, nie widać więc tego braku farby.
