Ступенчатое давление, вертикальное, 6803 Великобритания. 1 amf

Docisk szybkomocujacy, pionowy,6803 wlk. 1 AMF

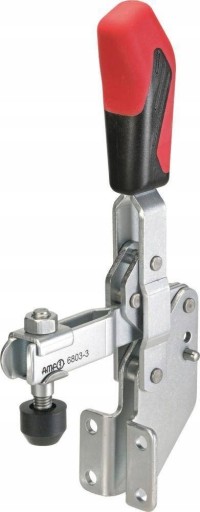

Docisk szybkomocujący, pionowy, ze stopą kątowąalpha* Kąt otwarcia można zwiększyć przez wciśnięcie kołka oporowego.

Wykonanie: docisk szybkomocujący, pionowy, z otwartym ramieniem dociskowym i stopą kątową. Ocynkowany i pasywowany. Nity ze stali nierdzewnej poruszają się w tulejach łożyskowych utwardzanych dyfuzyjnie; ze względu na brak miejsca nie dotyczy rozmiaru 1. Punkty łożyskowe smarowane. Ergonomiczny uchwyt odporny na oddziaływanie olejów, z dużą powierzchnią przylegania dłoni, z miękkich komponentów. Bezpieczny element zaciskowy z ochroną palców. Zabezpieczenie przed utratą śruby dociskowej na końcu ramienia dociskowego.

Zastosowanie: do montażu bocznego.

Zakres dostawy: docisk szybkomocujący, pionowy, w komplecie z ulepszaną cieplnie, ocynkowaną śrubą dociskową.

• Rozmiar:1
• Cena za:
• F1:0
• F2:1
• Śruba dociskowa:M5 x 30
• Waga:125 g

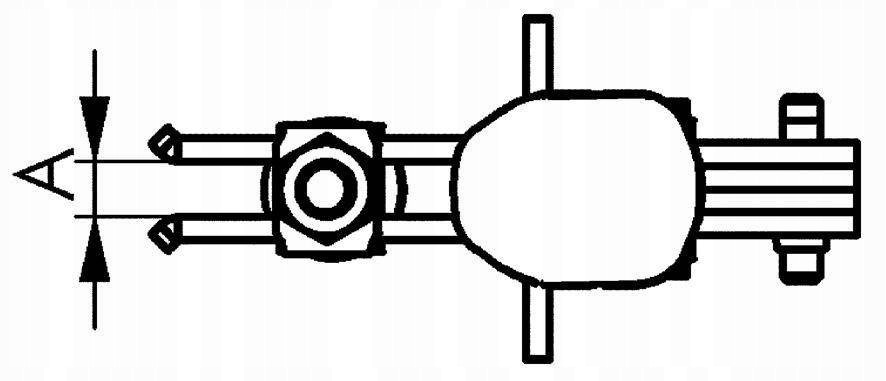

• A:5
• B:34
• C:14
• D:4
• E:18
• F:7
• H:45
• h2:125
• HW min.:2
• HW maks.:9
• I:10
• K:10
• L1:61
• L2:58
• M:20
• N:30
• O:5
• P:30
• alpha:98°
• alpha*:–
• EAN:4020772090319
