SALUS BTR230(20)

PRZEWODOWY ELEKTRONICZNY REGULATOR TEMPERATURY

Podtynkowy przewodowy,

elektroniczny regulator

temperatury - dobowy BTR230(20)

Podtynkowy regulator pokojowy do montażu w ramce 55x55 mm, dedykowany do kontroli ogrzewania/chłodzenia płaszczyznowego, charakteryzującego się dużą bezwładnością cieplną.

Podłącza się go do przewodowej listwy sterującej, za pośrednictwem której można na nim obniżyć temperaturę zadaną, otrzymując sygnał NSB (nocnej redukcji temperatury) z regulatora tygodniowego.

✔️Wyróżnikiem na tle innych marek jest niezwykle profesjonalnie działający dział doradztwa technicznego, który wspiera klientów w zakresie konfiguracji, oprogramowania urządzeń jak i doradztwa w przypadku wystąpienia jakichkolwiek eksploatacyjnych problemów technicznych.

Zastosowanie:

• Steruje ogrzewaniem/chłodzeniem płaszczyznowym.
• Łączy się z listwą przewodową.
• Montowany do puszki fi 60 mm.
• Montowany do ramki 55 x 55 mm.

Funkcje:

• Praca ze stałą temperaturą.
• Ochrona zaworów przed zastaniem.

Algorytm PWM

Sterowanie impulsowe PWM (Pulse-Width Modulation) jest stabilniejszym algorytmem sterującym niż najprostsza, dwupołożeniowa histereza, która nie gwarantuje precyzji działania.

PWM również jest mechanizmem dwupołożeniowym włącz / wyłącz, jednak posiada dodatkowy parametr na którym opiera swoje działanie – czas grzania. O czasie pracy urządzenia grzewczego decyduje różnica między temperaturą zadaną, a temperaturą aktualną. Sterownik na podstawie wzoru matematycznego oblicza na jak długo ogrzewanie musi się włączyć, żeby utrzymać temperaturę zadaną. Działanie to jest uwarunkowane ustaloną na etapie projektowania tabelą wzorów.

Algorytm PWM dzięki temu, że jako dodatkowy parametr posiada czas nagrzewania, jest często wybierany do sterowania ogrzewaniem podłogowym, które charakteryzuje się niską temperaturą powierzchni grzewczej oraz dużą bezwładnością cieplną.

Regulator może współpracować z innymi regulatorami pracującymi w oparciu o algorytm PWM (VS30, VS35, HTR, HTRP, HTRS, BTRP, RT10) oraz listwami przewodowymi KL08NSB, CB500, CB500X, KL06.

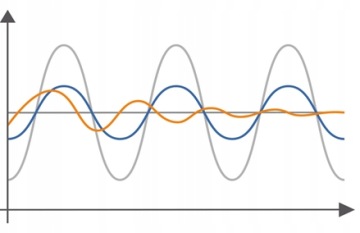

WYKRES WAHANIA TEMPERATURY:

• Szary: Histereza
• Niebieski: PWM
• Pomarańczowy: TPI

Cechy produktu:

• bezgłośna praca (TRIAC)
• posiada algorytm sterujący PWM
• zmienia temperaturę zgodnie z poleceniem regulatora tygodniowego
• chroni zawory termostatyczne przed zastaniem (VP)
• montaż w puszce φ 60 mm

Regulator współpracuje z listwą sterującą KL08NSB lub KL06-M (230V)

.

Dane techniczne:

• Zasilanie: 230V AC 50 Hz
• Max obciążenie: 0.5 A
• Sygnał wyjściowy: 230V AC 50 Hz
• Zakres regulacji temperatury: 5 - 30°C
• Dokładność wskazania temperatury: 0,5°C
• Algorytm sterujący: PWM lub Histereza ±0.25ºC lub ±0.5ºC
• Komunikacja: Przewodowa
• Wymiary [mm]: 71 x 71 x 53
• Wejście S1 i N: Temperatura podłogi, pomiar temperatury
• Sposób montażu: Podtynkowy
• Harmonogram pracy: Dobowy
• Kolor: Biały
• System: Doramkowy

Lista kompatybilnych marek:

• Gira (Standard 55, E2, Event, Espirt, Profil 55, E22)
• Jung (AS, A 500, A Plus, A creation)
• Berker (S.1(B.Kwadrat), B.1, B.3, B.7)
• Merten (1-M, Atelier M, M-Smart, M-Arc, M-Star, M-Plan, M-Plan II, M-Plan Metall, M-Plan Glas)
• Siemens (Delta line, Delta vita, Delta miro)
• Elko (RS 16, Plus)
• Ospel (Sonata)
• Kopp (Alaska)
