ЗАМОК ДЛЯ ГАРАЖНЫХ ВОРОТ, KASTEL 5 ВОРОТ + БОЛТ 200 ММ

ZAMEK KASTEL 5 KOMPLETNY RYGIEL 200MM

PRODUKT POLSKI

• Zamek KASTEL-5 jest skonstruowany z myślą o bramach segmentowych, w których wymagany jest duży skok rygla (w naszym zamku około 48 mm).
• Tak jak w poprzednich zamkach typu Kastel otwieranie i zamykanie odbywa się przy pomocy klucza lub przesuwki, a uruchamianie przy pomocy klamki.
• Klucze, podobnie jak w tradycyjnych zamkach, obracają się o 360°, co powoduje otwieranie lub zamykanie zamka.
• Zamek został wykonany z blachy ocynkowanej na kolor biały co gwarantuje wytrzymałość oraz odporność na korozję na lata
• Wykonany z najwyższą dbałością o szczegóły w Polsce

DANE TECHNICZNE:

• Rozstaw otworów montażowych: 54 x 142 mm
• Rozmiar kasety: 75 x 170 mm
• Rozstaw wkładki i klamki: 60 mm
• Długość cięgna: 200 mm
• Skok cięgna: 48 mm
• Średnica cięgna: fi 15 mm

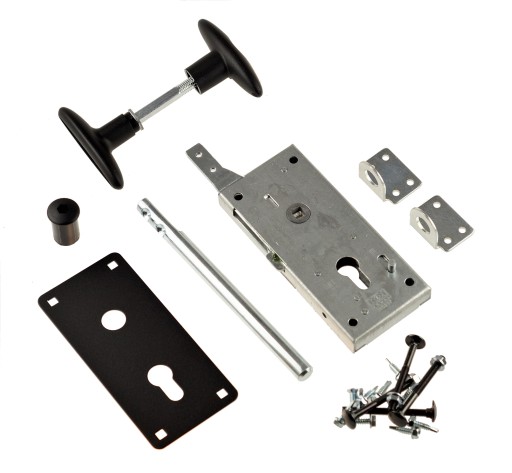

W ZESTAWIE:

1. Skrzynka zamka x1
2. Szyld czołowy x1
3. Klamka na dwie strony x1
4. Bolec ryglowy 200mm x1
5. Prowadnica rygla x2
6. Śruby M6x65 x4
7. Wkręty M5x10 x2
8. Wkręty do blachy 4,8x19 x8

Wkładki bębenkowej nie ma w zestawie (różne wymiary do różnych bram)

Można ją dokupić na naszych innych aukcjach

Gwarantujemy zgodność produktu z opisem

Mocowanie zamka do bramy:

1. Wywiercić otwory według rysunku na opakowaniu
2. Zamocować w korpusie zamka wkładkę bębenkową (6) wkrętem (9) M5x43
3. Do końcówki ryglowej (2) przykręcić wkrętami (10) M5x10 bolec ryglowy (3)
4. Po ustaleniu miejsca mocowania zamka do bramy przymocować czterema śrubami (8) M6x65 skrzynkę zamka (1) wraz z szyldem czołowym
5. Przymocować prowadnice rygla (4) tak aby rygiel mógł swobodnie się wsuwać i wysuwać
6. Zamocować klamkę (7) w korpusie zamka według schematu montażu klamki i zamka
