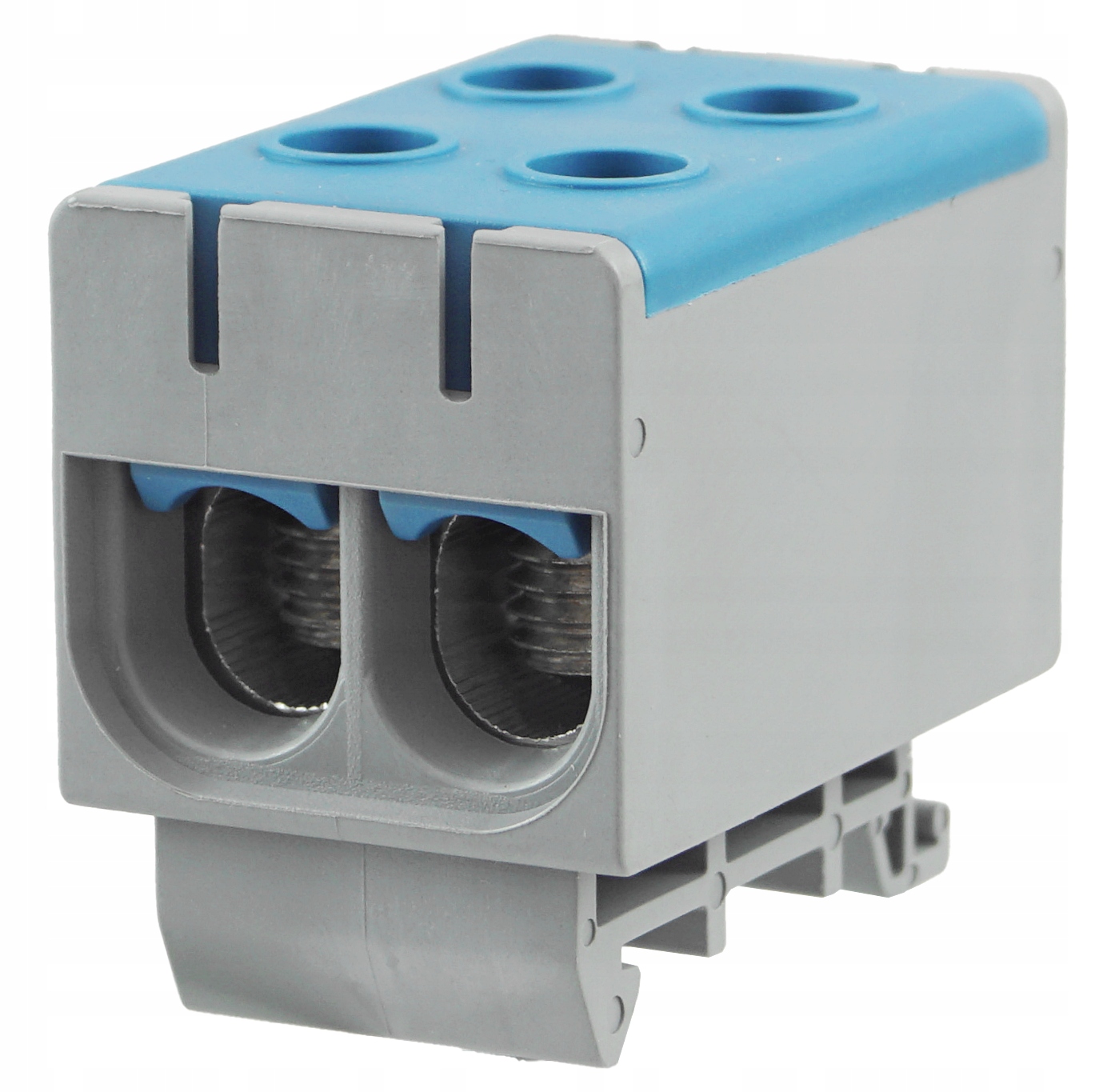

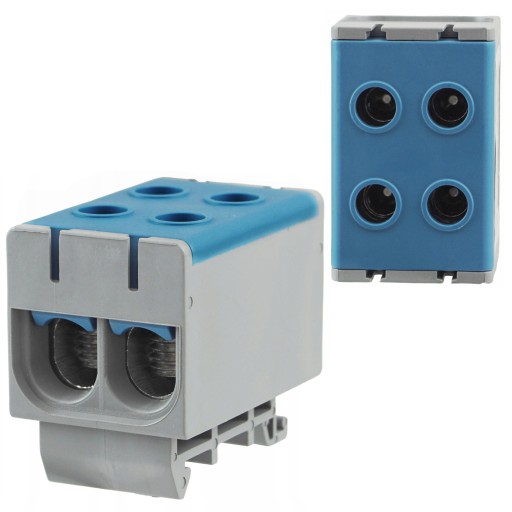

ZŁĄCZKA SZYNOWA PODWÓJNA NIEBIESKA 4X 2,5-50mm2

ZŁĄCZKA SZYNOWA KOMPAKTOWA NIEBIESKA 4X 2,5-50mm2

INDEKS: ZG-50/2-N

Uniwersalna listwa zaciskowa ZG, 1-polowa, z czterema otworami, dla przewodów o przekroju od 2,5 do 50 mm2.

• Złączka szynowa gwintowa w kolorze szaro-niebieskim przeznaczona do montażu na standardowej szynie DIN 35 mm.
• Podobnie jak inne złączki tego typu służy do wykonywania połączeń przewodów miedzianych i aluminiowych pod względem elektrycznym i mechanicznym.
• Może być wykorzystana zarówno w przypadku drutów jak i linek o wskazanym przekroju.

✅ Dane techniczne:

• Przekrój przewodów Al/Cu: od 2,5 do 50 mm2
• Napięcie znamionowe: 750V
• Prąd znamionowy Cu 160A , Al 145A
• Moment obrotowy dokręcania: 4 Nm (2,5-4 mm2), 12 Nm (6-50 mm2)
• Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej: 2.5 ... 50 mm²
• Przekrój przyłączanego przewodu linkowego z końcówką tulejkową: 2.5 ... 50 mm²
• Materiał zacisku - stop aluminium

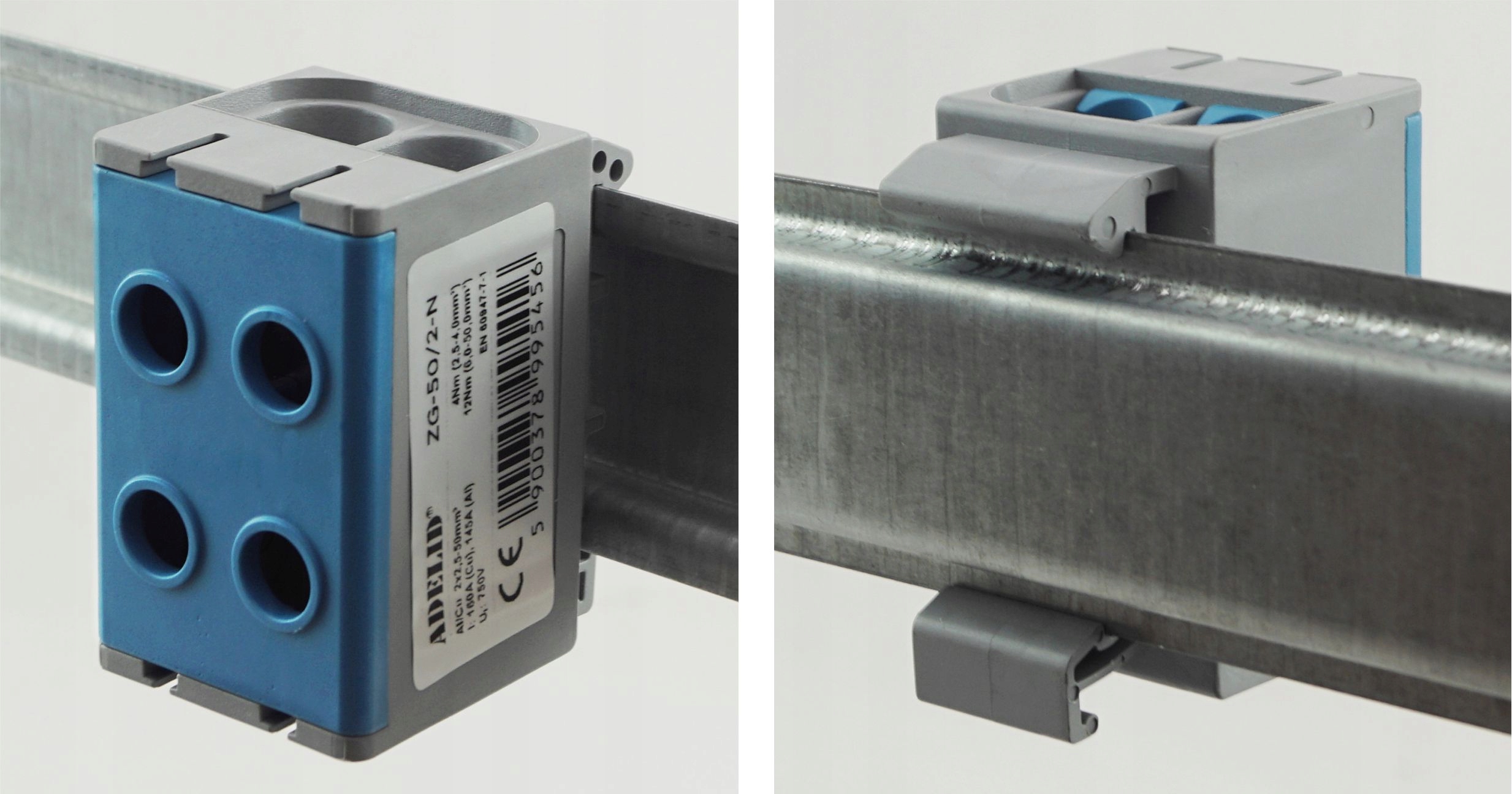

• Montaż: na szynę TH35(DIN) lub bezpośrednio do płyty montażowej
• Klasa palności materiału izolacyjnego zgodna z UL94: V0
• Kolor: Niebieski
• Materiał elementu izolacyjnego: Tworzywo termoplastyczne
• Rodzaj połączenia elektrycznego 1: Połączenie śrubowe
• Pozycja połączenia: boczna
• Liczba poziomów: 2
• Liczba zacisków na poziom: 2
• Sposób montażu: Szyna montażowa DIN TH-35 mm
• Zakres temperatur pracy: 80 ... 80 °C

✅ Montaż

• Docisk: Wkręt-imbus.

✅ Wymiary złączki:

• W: 29,8 mm
• H: 43 mm
• L: 49 mm

✅ Dodatkowe informacje:

• 1. Imbusowy wkręt dociskowy, gwarantujący łatwe i trwałe mocowanie przewodu.
• 2. Szeroki zakres przekrojów oraz możliwość łaczenia wielu przewodów do jednego zacisku złączki ZG.
• 3. Montowanie na listwie DIN TH35 lub bezpośrednio n apłycie mntażowej, za pomocą śrub.
• 4. Kompaktowa obudowa w małych rozmiarach. Złącze wykonane z monobloku. MAteriał PA66.
• 5. Grawerowana na obudowie informacja o parametrach elektrotechnicznych.
