КОМПАКТНЫЙ РЕЛЬСОВЫЙ СОЕДИНИТЕЛЬ ЖЕЛТЫЙ ЗЕЛЕНЫЙ 16-95 мм2

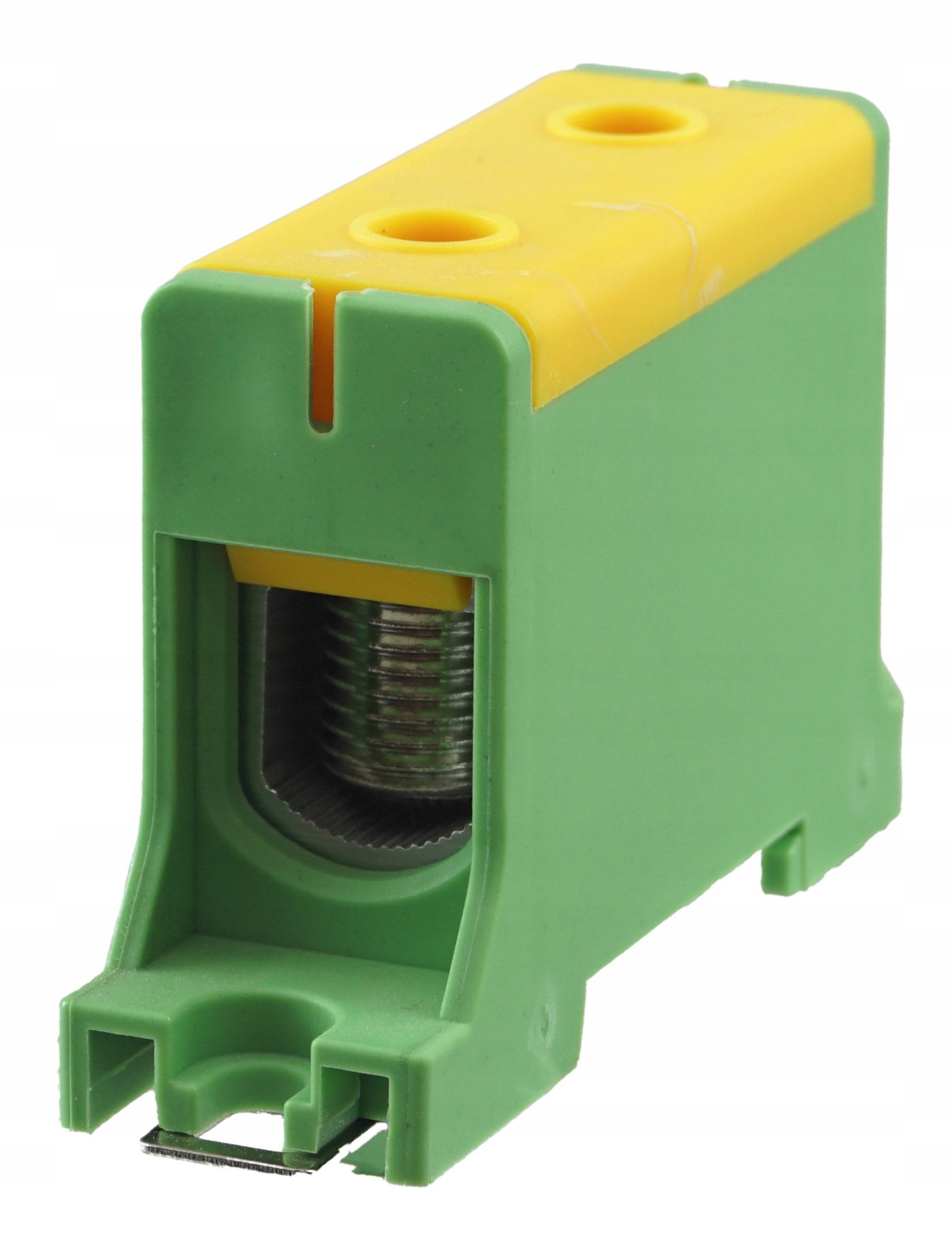

ZŁĄCZKA SZYNOWA KOMPAKTOWA ŻÓŁTO ZIEL 2X 16-95mm2

INDEKS: ZG-95/1-PE

Uniwersalna listwa zaciskowa ZG, 1-polowa, z dwoma otworami, dla przewodów o przekroju od 16,0 do 95,0 mm2.

• Złączka szynowa gwintowa w kolorze zielono-żółtym, przeznaczona do montażu na standardowej szynie DIN 35 mm.
• Podobnie jak inne złączki tego typu służy do wykonywania połączeń przewodów miedzianych i aluminiowych pod względem elektrycznym i mechanicznym.
• Może być wykorzystana zarówno w przypadku drutów jak i linek o wskazanym przekroju.

✅ Dane techniczne:

• Przekrój przewodów Al/Cu: od 16,0 do 95,0 mm2
• Napięcie znamionowe: 750V
• Prąd znamionowy Cu 245A , Al 220A
• Moment obrotowy dokręcania: 10 Nm (16-25 mm2), 20 Nm (35-95 mm2)
• Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej: 16 ... 95 mm²
• Przekrój przyłączanego przewodu linkowego z końcówką tulejkową: 16 ... 95 mm²
• Materiał zacisku - stop aluminium
• Montaż: na szynę TH35(DIN) lub bezpośrednio do płyty montażowej
• Klasa palności materiału izolacyjnego zgodna z UL94: V0
• Kolor: Zielono-żółty
• Materiał elementu izolacyjnego: Tworzywo termoplastyczne
• Rodzaj połączenia elektrycznego 1: Połączenie śrubowe
• Pozycja połączenia: boczna
• Liczba poziomów: 1
• Liczba zacisków na poziom: 2
• Sposób montażu: Szyna montażowa DIN TH-35 mm
• Zakres temperatur pracy: 80 ... 80 °C

✅ Montaż

• Docisk: Wkręt-imbus.

✅ Wymiary złączki:

• W: 24 mm
• H: 49 mm
• L: 86 mm

✅ Dodatkowe informacje:

• 1. Imbusowy wkręt dociskowy, gwarantujący łatwe i trwałe mocowanie przewodu.
• 2. Szeroki zakres przekrojów oraz możliwość łaczenia wielu przewodów do jednego zacisku złączki ZG.
• 3. Montowanie na listwie DIN TH35 lub bezpośrednio n apłycie mntażowej, za pomocą śrub.
• 4. Kompaktowa obudowa w małych rozmiarach. Złącze wykonane z monobloku. MAteriał PA66.
• 5. Grawerowana na obudowie informacja o parametrach elektrotechnicznych.
