Реле времени с таймером левый/правый 2 канала

Moduł timera z dwoma przekaźnikami obsługującymi duży prąd aż 30A. Dzięki niemy możemy np. sterować pracą dużych silników czy siłowników na zasadzie zmiany kierunku obrotów / pracy. Moduł posiada możliwość konfiguracji jednego z 6 trybów, dzięki którym możemy uzyskać pracę w skończonej liczbie cyklów, w nieskończonej pętli, konfiguracji czasu czekania między zmianą kierunku itp.

Czas możemy odliczać z dokładnością do 0.1 sekundy i programować działanie w przedziale od 0.1 sekundy do 999 minut. Ustawienia wprowadzamy za pomocą 4 przycisków znajdujących się na PCB, a podgląd wprowadzonych wartości i aktualnych ustawień mamy na wyświetlaczu segmentowym. W zależności od ustawionego programu mamy możliwość aktywacji lub przełączania funkcji w obrębie danego programu przez 3 przyciski.

Na płytce znajdują się złącza śrubowe ułatwiające podłączenie urządzeń, zasilania oraz przycisków kontrolnych

W zestawie obudowa.

Instrukcja:

Krótkie naciśnięcie przycisku K1 powoduje przejście do ustawień modułu. Przyciskami K2(Up) i K3(Down) - zmieniamy wartości w górę i w dół. Przyciskiem K4 przesuwamy kropkę na ekranie ustawień wartości czasowych co zmienia jednostkę czasu w jakim moduł odlicza.

XXX. - odliczanie w minutach

XXX - odliczanie w sekundach

XX.X - odliczanie z dokładnością do 0.1 sekundy

Spis programów:

P1 - ustawienie A - czas na jaki uruchomi się przekaźnik 1 po naciśnięciu przycisku 1, ustawienie B - czas na jaki uruchomi się przekaźnik 2 po naciśnięciu przycisku 2. Naciśnięcie przycisku 3 powoduje zatrzymanie odliczania. W tym samym czasie może działać tylko 1 przekaźnik.

P2 - ustawienie C - czas w jakim trwa cały program zaczyna się załączeniem przekaźnika 1, ustawienie B - czas po jakim wyłącza się przekaźnik 1, ustawienie A - czas po jakim następuje załączenie przekaźnika 2 - włączenie trwa aż upłynie czas ustawiony w C. Program uruchamiamy wciśnięciem przycisku 1, zatrzymujemy program i resetujemy odliczanie przycikiem 3, przycisk 2  nie jest aktywny.

P3 - ustawienie A - czas na jaki uruchomi się przekaźnik 1, ustawienie C - czas odpoczynku między zmianami przekaźnika, ustawienie B - czas na jaki załączy się przekaźnik 2. Program działa w nieskończonej pętli.

P4 - przycisk 1 włącza przekaźnik 1, wciśnięcie przycisku 2 powoduje wyłączenie przekaźnika 1 odliczenie czasu A i załączenie przekaźnika 2, Ponowne naciśnięcie przycisku 1 włącza przekaźnik 1 ale nie wpływa na przekaźnik 2 więc oba mogą być włączone w tym samym czasie. Wciśnięcie przycisku 3 wyłącza oba przekaźniki i odlicza czas B po którym załącza przekaźnik 1.

P5 - przycisk 1 włącza przekaźnik 1, przycisk 3 wyłącza przekaźnik 1, przycisk 2 odlicza czas A i włącza przekaźnik 2, wciśnięcie przycisku 1 może załączyć przekaźnik 1 nawet jeśli przekaźnik 2 jest uruchomiony. Wciśnięcie przycisku 2  wyłącza oba przekaźniki na czas A i załącza przekaźnik 2.

P6 - przycisk 1 aktywuje na zmianę przekaźnik 1 i 2, przycisk 2 wyłącza działanie przekaźnika ale działa tylko dla przekaźnika 1, przycisk 3 wyłącza działanie przekaźnika i działa tylko dla przekaźnika 2.

Specyfikacja:

• Napięcie zasilania: od 7V do 24V
• Ilość programów: 6
• Maksymalne obciążenie przekaźnika na styku NO: 30A 277VAC/30VDC
• Maksymalne obciążenie przekaźnika na styku NC: 20A 277VAC/30VDC
• Ilość kanałów: 2 przekaźniki
• Jednostki czasu: od 0.1 sekundy do 999 minut
• Wymiary: 115mm x 90mm x 40mm

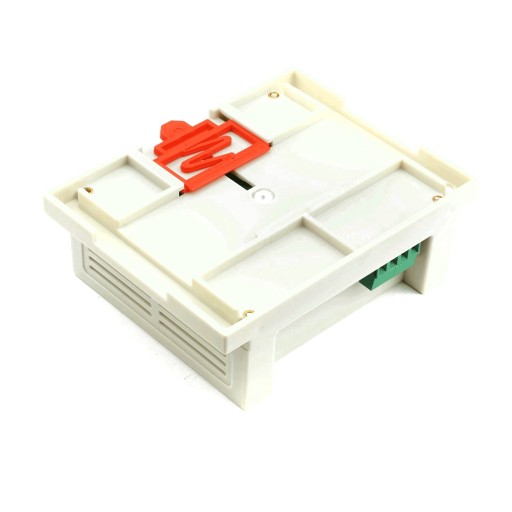

Przekaźnik czasowy z timerem lewo/prawo 2 kanały 2CH w obudowie
