Тележка роликовые тележки для откатных ворот 70x70 комплект

Zestaw akcesoriów do montażu bramy przesuwnej:

1) 2x Wózki jezdne do szyny 70x70x4

Uwaga! Profil bramy wymiaruje się i podaje jako zewnętrzny wymiar szyny oraz grubość ścianki. Częstym błędem jest mierzenie profilu wewnątrz!

2) 1x rolka najazdowa bramy

3) 1x gniazdo najazdowe do odciążenia wózków przy zamkniętej bramie

4) 1x rolka prowadząca do wyboru z listy:

• 25 mm (do ceownika 30x30x2)
• 33 mm łożyskowana (do ceownika 40x40x3)
• 35 mm łożyskowana (do ceownika 40x40x2)
• 43 mm łożyskowana (do ceownika 50x50x3)

5) na adres email - instrukcja - tabela rozstawu wózków w relacji do długości i wagi

__________________________________________

We wszystkich naszych przedmiotach znajdziesz produkowane przez nas wózki 5 / 6 / 8 / 9 / 10 rolek w różnych opcja zestawów (lub same wózki)

WYRÓB PRODUKOWANY W POLSCE z poziomu pręta i blachy

Elementy zestawu:

Wózek bramowy 5-rolkowy do szyny 70x70x4

• symbol wózka: WBR.5BE.70x4.S
• Rolki: Ø60,5 mm × 15 mm, stalowe, toczone przez nas na obrabiarkach CNC, precyzyjnie przylegające do profilu
• Platforma regulacyjna (dolna blacha): 180 × 120 ze szpilkami 14
• Powłoka: ocynk galwaniczny

Waga wózka: 4,5 kg

Przeznaczenie wózka:

• Waga bramy: do 700 kg
• Światło wjazdu: 4-6 m

Jako jedyni na rynku stosujemy górną blachę poziomą (tzw. spód wózka, dolna blacha to platforma regulacyjna) o szerokości 120 mm, co daje większe i wygodniejsze możliwości poprawnego ustawienia wózka.

• ' duże fasolki' do regulacji, zarówno w platformie dolnej jak i górnej blasze wózka, co daje bardzo duży zakres regulacji podczas montażu.
• by wózek bez odchyłu wjeżdżał w gniazdo w słupku zamykającym, stosujemy rolkę poziomą minimalnie większą od rolek pionowych.

Rolka najazdowa z zaślepką i odbojnikiem, montowana w szynie jezdnej.

Zadaniem jej jest podtrzymywanie ciężaru bramy w stanie "brama zamknięta".

Dzięki odbojnikowi brama zatrzymuje się bez dodatkowego hałasu, oraz zmniejsza się siła "uderzenia".

Jest to naszej produkcji rolka najazdowa, w której rolka zamontowana jest na sworzniu zapinanym pierścieniem Segera (nie zagniatana, bez zabezpieczenia, jak w większości rolek na rynku). Eliminuje to ryzyko wybicia sworznia. Daje to możliwość demontażu i wymiany samej rolki w razie problemów.

Śruby montażowe "wchodzą" w nitonakrętkę o długim gwincie (10 mm, nie jak u konkurencji gwint wyłącznie w blaszce 3-4 mm), co zapewnia stabilność połączenia montażowego.

Mocny spaw zaślepki zabezpiecza przed jej oderwaniem się.

Gniazdo najazdowe.

Gniazdo posiada otwory odprowadzające wodę.

Pamiętaj! Montuj gniazdo i rolkę tak, by rolka wyraźnie wjeżdżała na gniazdo (lekko unosząc bramę). Dzięki temu odciążane są wózki gdy brama jest zamknięta. Z praktyki wiemy, że bramy są zamknięte przez 99% czasu, u 99% klientów. Odciążając wózki, wydłużasz ich żywotność!

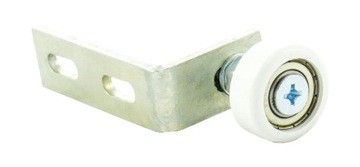

Rolka prowadząca górna na kątowniku.

Ma na celu stabilizację pracy bramy.

W naszych wszystkich ofertach znajdziesz:

• wózki 5 / 6 / 8 / 9 / 10-rolkowe
• wózki same, lub w różnych konfiguracjach elementów dodatkowych
