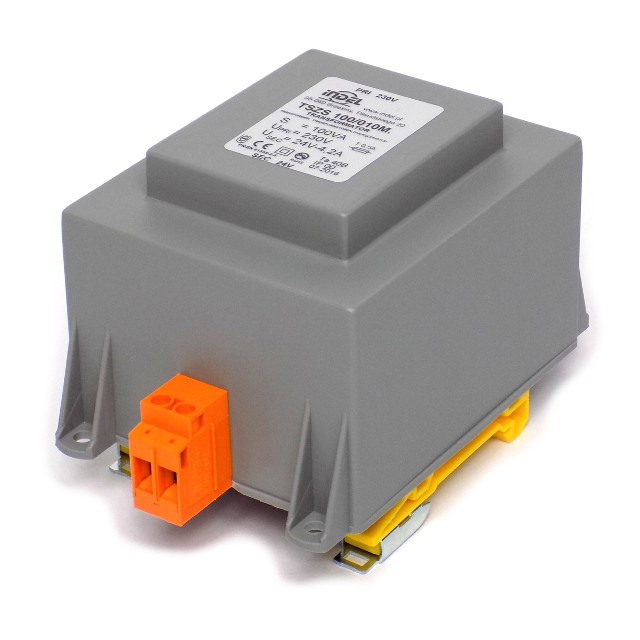

ТСЗС 100/010М 24В-4,16А

TSZS 100/010M 24V-4,16A

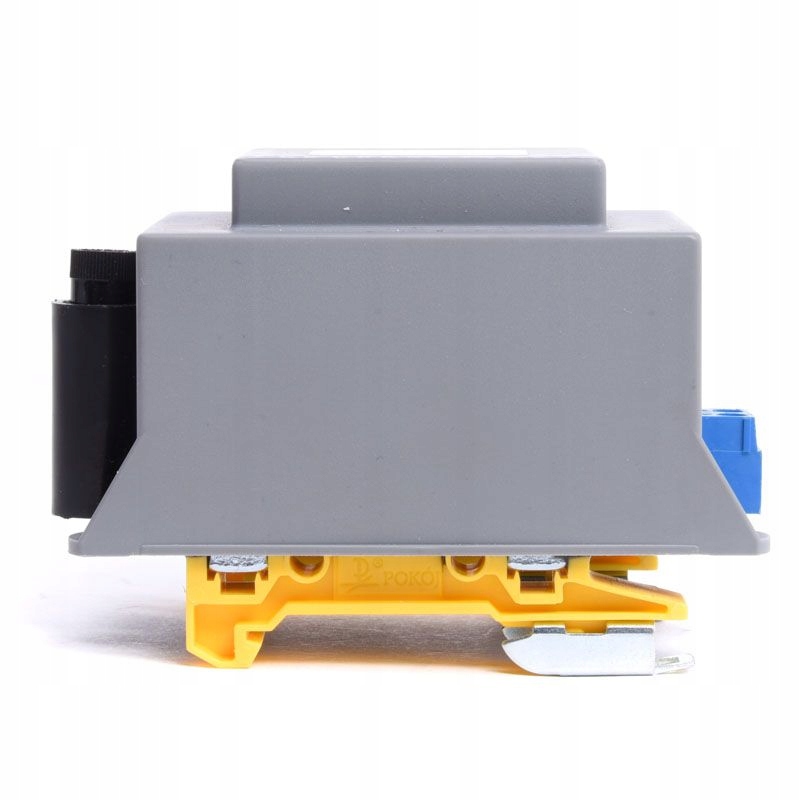

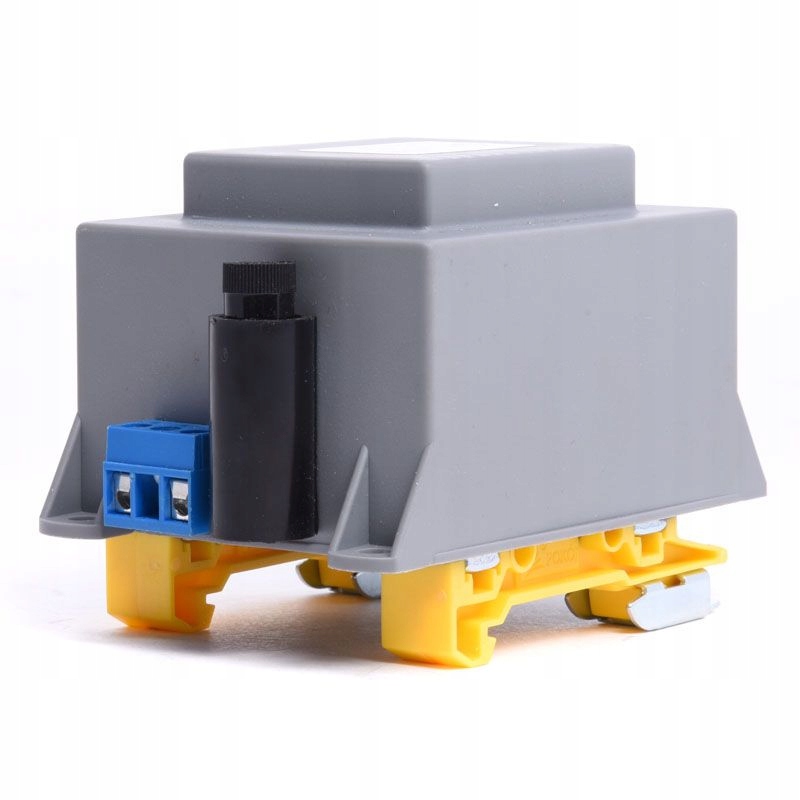

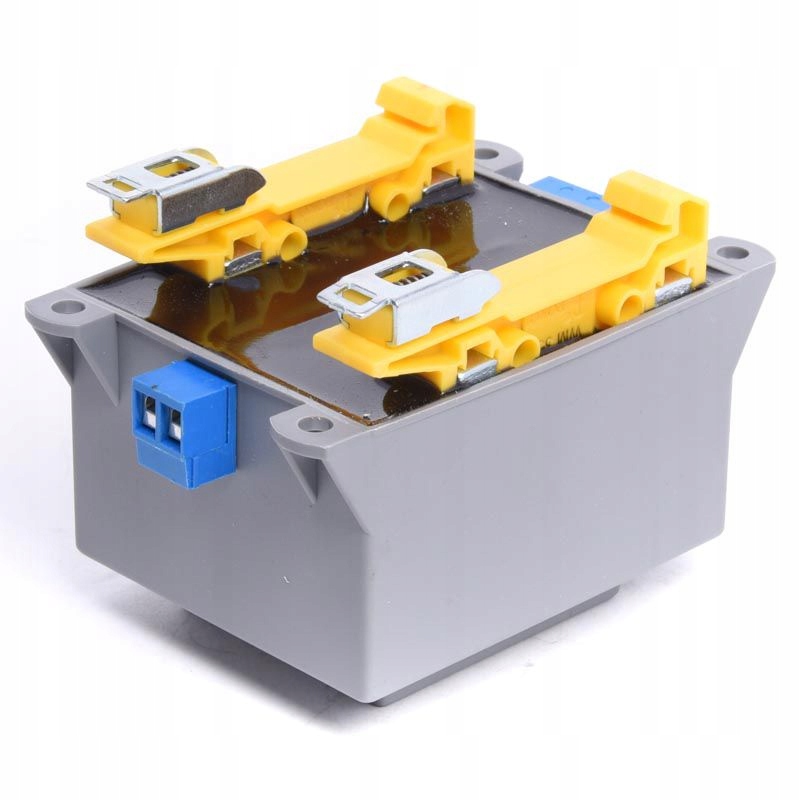

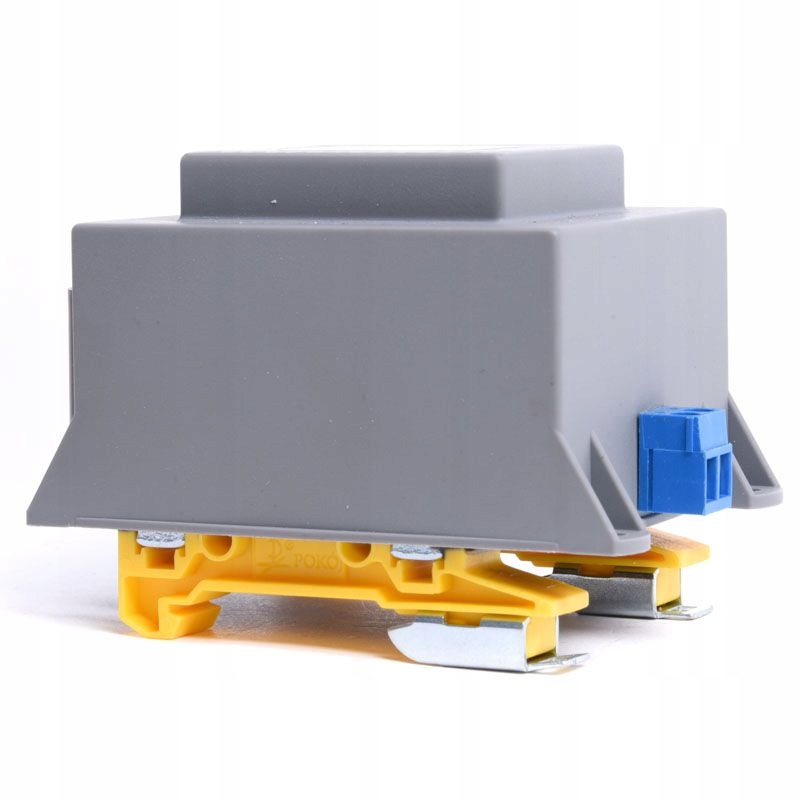

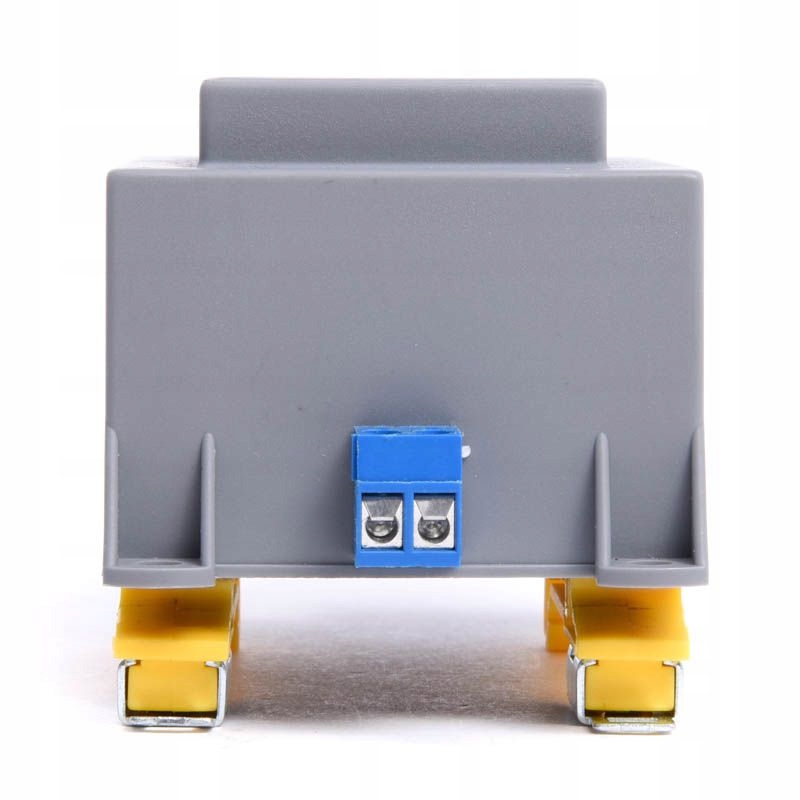

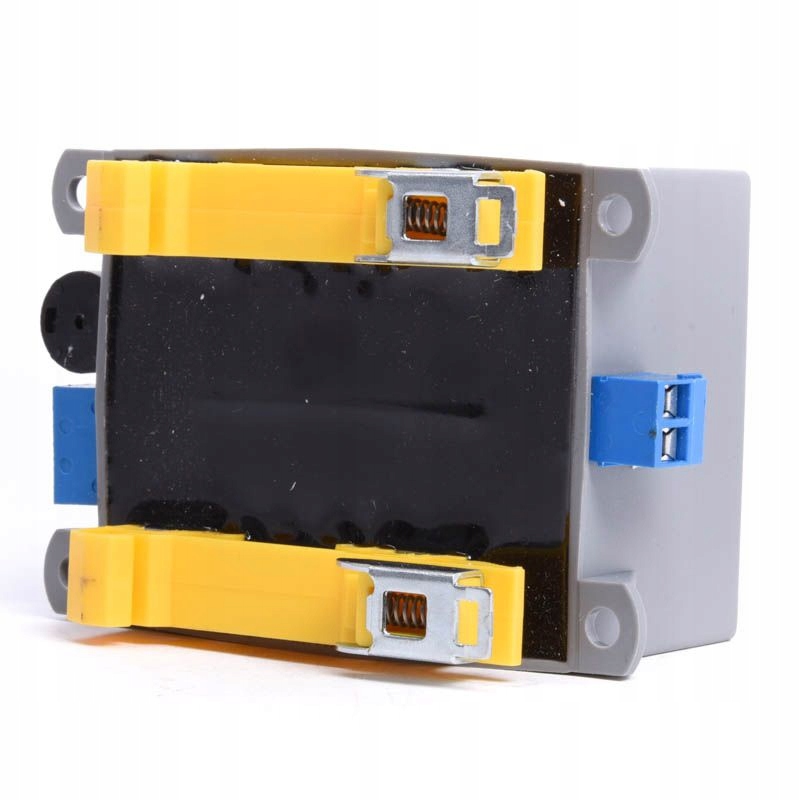

Zalewany transformator sieciowy , zbudowany z użyciem rdzenia kształtkowego EI w obudowie z mocowaniem na szynę DIN (TS35).

Dane techniczne:

• obudowa i korpusy cewek wzmocnione włóknem szklanym
• uzwojenia nawinięte drutem miedzianym z pojedynczą lub podwójną izolacją w klasie temperaturowej B, F lub H

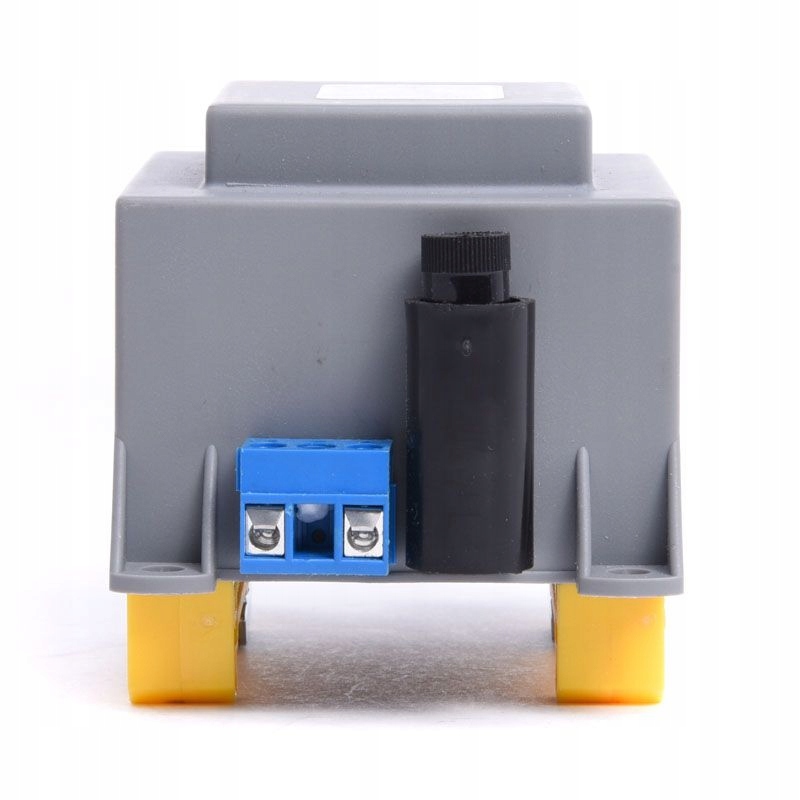

• zabezpieczone uzwojenie pierwotne wymiennym bezpiecznikiem szklanym
• wypełnienie z niepalnej żywicy chemoutwardzalnej UL 94 VO

Charakterystyka:

• napięcie znamionowe uzwojenia pierwotnego PRI U [V]: 230VAC
• numery końcówek uzwojenia pierwotnego: A-B
• napięcie uzwojenia wtórnego pod obciążeniem SEC U [V]: 24VAC
• maksymalny prąd uzwojenia wtórnego SEC I [A]: 4.16A
• numery końcówek uzwojenia wtórnego: C-D
• typ końcówek: LZ
• Moc: 100W
• test izolacji: 4kV / 60s
• klasa izolacji: II
• klasa cieplna: Ta40B (to40?C, izolacja kl.B 130?C)
• stopień ochrony: IP00
• typ rdzenia: EI 84/29
• karta katalogowa: 84/EI 13-2/4

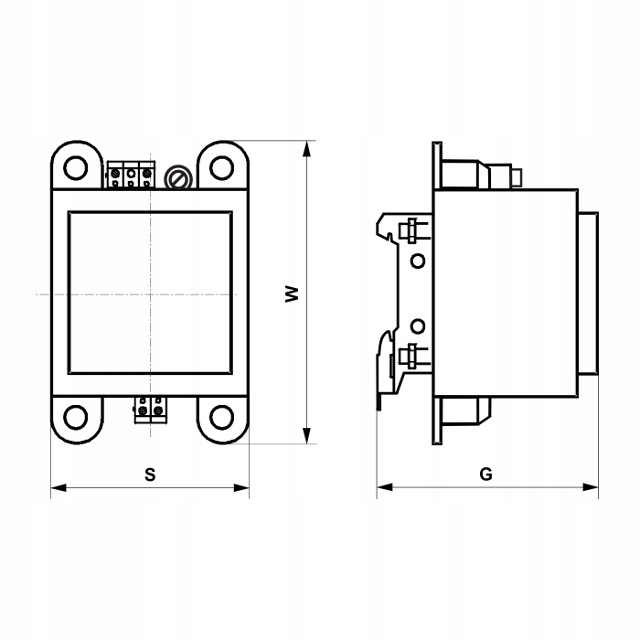

• wymiary (SxWxG): 78.8 x 107.5 x 81 mm
• waga: 1.30 kg

Zastosowanie:

• zasilanie urządzeń elektronicznych i elektroenergetycznych,
• w układach automatyki przemysłowej,
• w technice oświetleniowej,
• separacja obwodów
• instalacje przemysłowe
• układy zasilania maszyn
• oraz wszelkich urządzeń, które wymagają zasilania prądem zmiennym.
