Резервуар для дождевой воды 2800 л My Water Set

✅ Atestowany zbiornik na wodę deszczową Graf 2800 Compact zestaw z

pompą, filtrem, zewnętrzną skrzynką poboru wody z zaworem 3/4.

Zbiornik nadaje się do programu " Moja Woda "

✅Kompletny zestaw zawiera

1. Zbiornik Compact - 2800 litrów
2. Nadbudowa do zbiornika 80 cm - 1szt
3. Pokrywa PE -1 szt
4. Filtr koszykowy  w zbiorniku - 1szt.
5. Pompa IP 400 Rain - 1szt.
6. Zewnętrzna skrzynka poboru wody z zaworem - 1 szt.

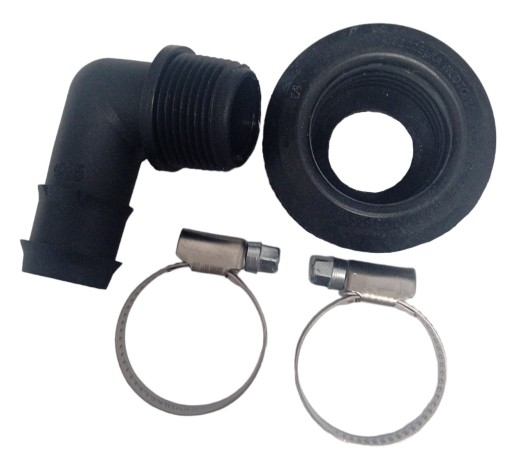

7. Kolano pe ¾”/25 gz - 1szt.
8. Opaska zaciskowa - 2szt
9. Uszczelka delfin dn 32 - 1szt.
10. Wąż 1 - 5 mb

✅Projekt autorski podłączenia

elementów z zestawu

1. Rynna spustowa doprowadzająca wodę do zbiornika
2. Przewód zasilający pompę
3. Pokrywa na nadstawkę
4. Nadstawka do zbiornika
5. Uszczelka 32 Delfin
6. Opaska metalowa
7. Pompa zatapialna
8. Zbiornik na wodę
9. Wąż gumowy
10. Opaska metalowa
11. Kolanko PE 32
12. Studzienka poboru wody

✅Opis podłączenia

1. Po zamontowaniu zbiornika (8) na wodę zgodnie z instrukcją montażu każdego zbiornika, przystępujemy do zainstalowania zestawu.
2. W nastawce (4) na odpowiedniej wysokości wiercimy otwór pod uszczelkę 32 Delfin.
3. Do wywierconego otworu wkładamy dostarczoną uszczelkę Delfin (5).
4. Przez uszczelkę przeciągamy wąż (9), który jeden koniec prowadzi do pompy zanurzeniowej, a drugi do studzienki poboru wody z zaworem ¾’.
5. Pompę zanurzeniową (7) wkładamy do zbiornika i łączymy wąż z krućcem za pomocą dostarczonej opaski metalowej (6) ( można połączyć za pomocą szybkozłączki – zakup we własnym zakresie ).
6. Wąż gumowy od studzienki poboru wody do zbiornika można włożyć w rurę karbowaną osłonową peszel AROT – zakup we własnym zakresie.
7. Do studzienki poboru wody (12) od spodu dokręcamy dostarczone kolanko PE 32 (11) i łączymy wąż za pomocą dostarczonej opaski metalowej (10).
8. Studzienkę poboru wody wkopujemy do ziemi tak aby pokrywa była na wierzchu.
9. Przewód elektryczny (2) od pompy wypuszczamy na zewnątrz pod pokrywę ( można naciąć nadstawkę na grubość przewodu elektrycznego).
10. Przykręcamy pokrywę (3).
11. Włączamy pompę do prądu, a do zaworu kulowego podłączamy wąż ogrodowy, odkręcamy zawór.
12. Zestaw gotowy jest do użycia.

✅ Dane techniczne

1. Pojemność całkowita - 2800 l
2. Wysokość dopływu - 1620 mm
3. Szerokość - 1300 mm
4. Długość - 2100 mm
5. Średnica włazu inspekcyjnego - 400 mm
6. Średnica wlotu - 110 mm
7. Średnica wylotu - 110  mm
8. Ilość włazów: 1 szt.
9. Waga zbiornika - 100 kg
10. Wysokość - 1500 (2250 z nadbudową max)
11. Nadbudowa regulowana - 400-750 mm

✅Dokładny opis montażu jest zawarty w dołączonej przez nas instrukcji.
