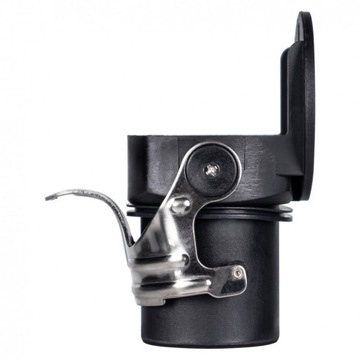

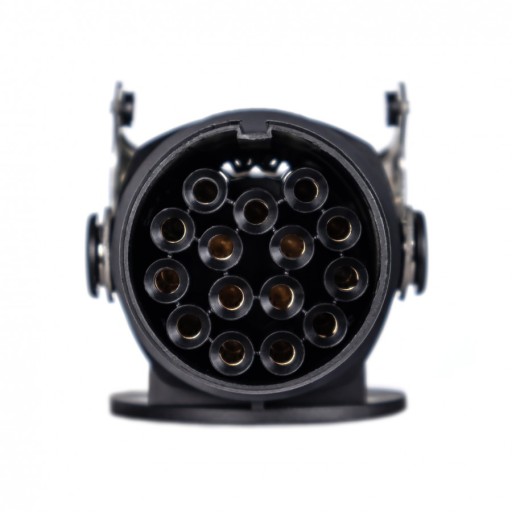

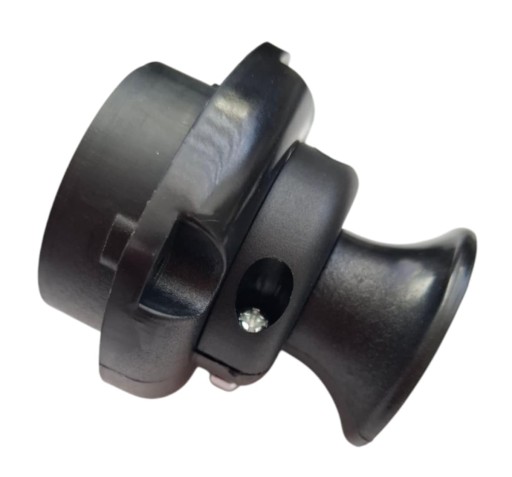

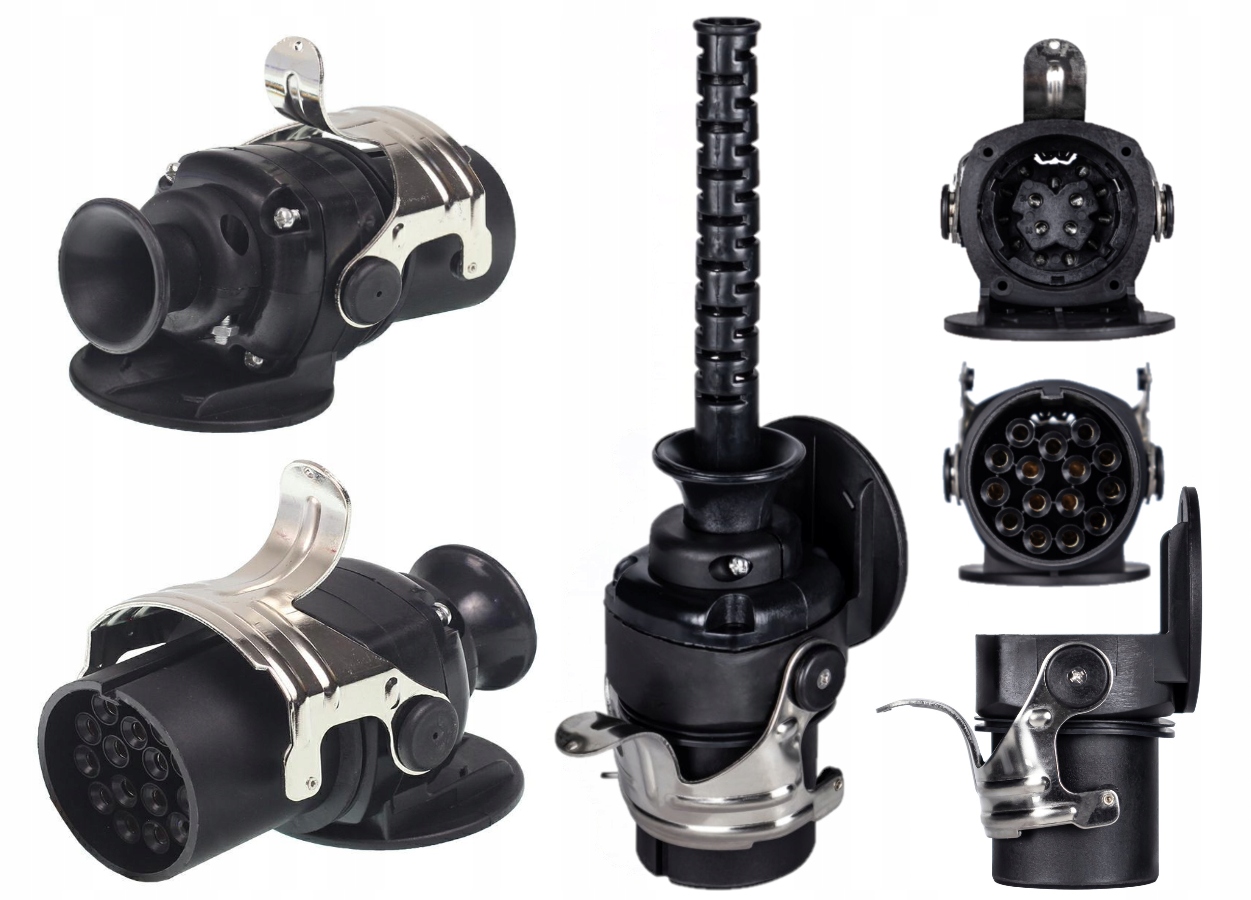

WTYCZKA NACZEPY ADR 15 PINOWA 24V KONTAKTY SKRĘCANE 15 PIN NACZEPY TIR

WTYCZKA ADR 15 POLOWA 24V SKRĘCANA 15 PIN

Zastosowanie:

Przeznaczone do podłączenia i zasilania instalacji elektrycznej 24Vw naczepach, przyczepach o dużej ładowności i innych pojazdach ciężkich:

• przyczepy i przyczepki transportowe
• lawety
• TIR
• naczepy
• ciągniki siodłowe
• ciężarówki
• przyczepy kempingowe
• kampery
• maszyny rolnicze
• autobusy, autokary
• przemysł motoryzacyjny

Wtyczka 15 PIN ADR 24V – wtyczka do transportu ADR

Profesjonalna uniwersalna wtyczka 15 PIN ADR umożliwia podłączanie i zasilanie instalacji elektrycznej we wszelkiego rodzaju przyczepach, naczepach oraz lawetach. Złącze 15-pinowe obsługuje pełen zestaw oświetlenia przyczepy, a także funkcje dodatkowe, takie jak czujnik zużycia klocków hamulcowych, wskaźnik hamulca hydraulicznego i mechanizmy podnoszenia osi.

Złącze do transportu ADR – ładunków niebezpiecznych

Duża liczba biegunów zapewnia obsługę wszystkich wymaganych funkcji oraz pełnego oświetlenia, co odpowiada wymaganiom ustawy o transporcie i ruchu drogowym.

Cechy produktu:

• Połączenie: skręcane
• Kolor: czarny
• Max średnica przewodu: 9,5 mm
• Oplot zabezpieczający
• Piny zaciskane
• Obudowa z twardego tworzywa sztucznego wytrzymała, odporna na uszkodzenia i warunki atmosferyczne
• rozbieralne elementy zaopatrzone w gumowe uszczelki

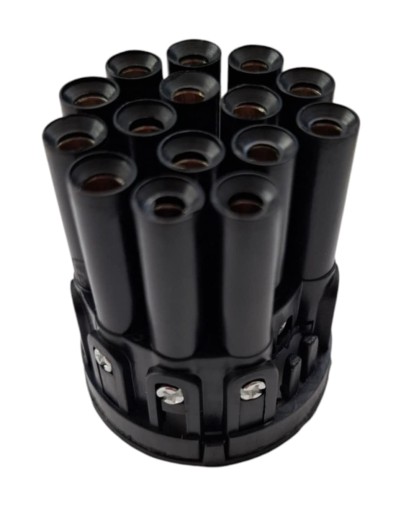

• Metalowe tulejki stykowe
• przewody montowane we wtyczce przy pomocy zacisków śrubowych
• wprowadzenie przewodu następuje poprzez dławnicę z grubą uszczelką zabezpieczającą

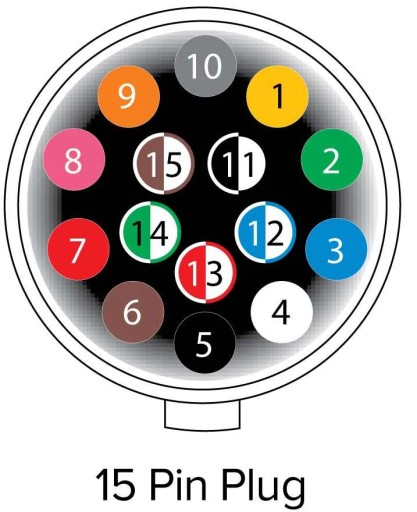

Schemat 15-pinowego złącza 24V:

• Biegun 1 (L) - Funkcja: lewy kierunkowskaz - Przewód: żółty
• Biegun 2 (R) - Funkcja: prawy kierunkowskaz - Przewód: zielony
• Biegun 3 - Funkcja: światła przeciwmgielne - Przewód: niebieski
• Biegun 4 (31) - Funkcja: masa (-) dla pinów 1-3 oraz 5-12 - Przewód: biały
• Biegun 5 (58L) - Funkcja: światła pozycyjne lewe tylne, światła obrysowe i postojowe oraz oświetlenie tablicy rejestracyjnej po lewej stronie - Przewód: czarny
• Biegun 6 (58R) - Funkcja: światła pozycyjne prawe tylne, światła obrysowe i konturowe oraz oświetlenie tablicy rejestracyjnej po prawej stronie - Przewód: brązowy
• Biegun 7 (54) - Funkcja: światła hamowania - Przewód: czerwony
• Biegun 8 - Funkcja: światła cofania, blokada cofania - Przewód: różowy
• Biegun 9 (30) - Funkcja: zasilanie ciągłe (stałe napięcie 24V) - Przewód: pomarańczowy
• Biegun 10 - Funkcja: czujnik zużycia klocków hamulcowych - Przewód: szary
• Biegun 11 - Funkcja: wskaźnik hamulca hydraulicznego - Przewód: czarno-biały
• Biegun 12 - Funkcja: mechanizm podnoszenia osi - Przewód: niebiesko-biały
• Biegun 13 (31) - Funkcja: masa (-) dla pinu 14 i 15 - Przewód: czerwono-biały
• Biegun 14 - Funkcja: Magistrala wymiany danych CAN-H (nie dla EBS, ani ABS) - Przewód: zielono-biały
• Biegun 15 - Funkcja: Magistrala wymiany danych CAN-L (nie dla EBS, ani ABS) - Przewód: brązowo-biały

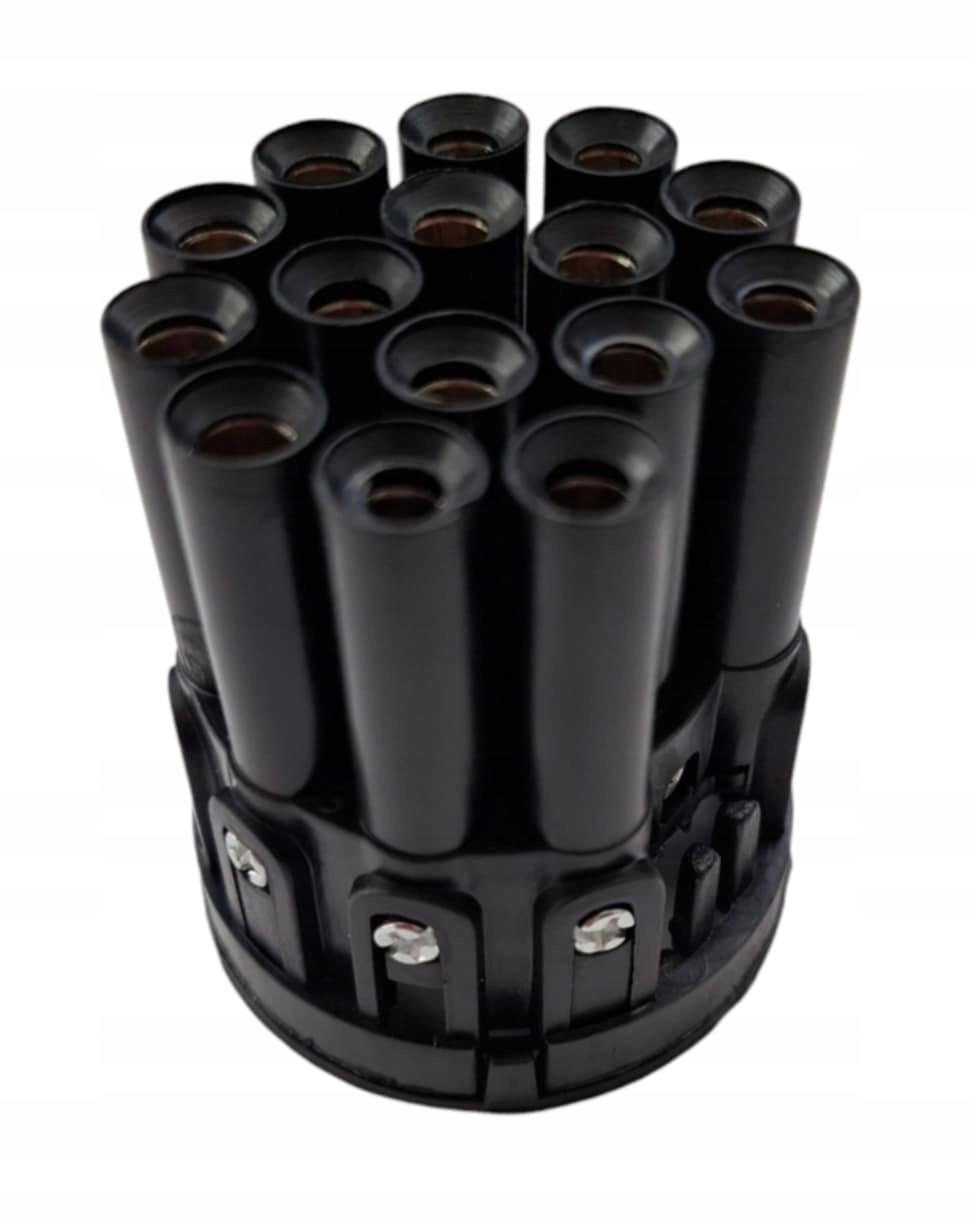

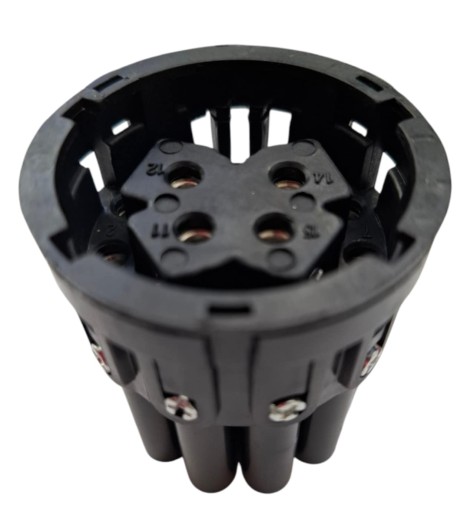

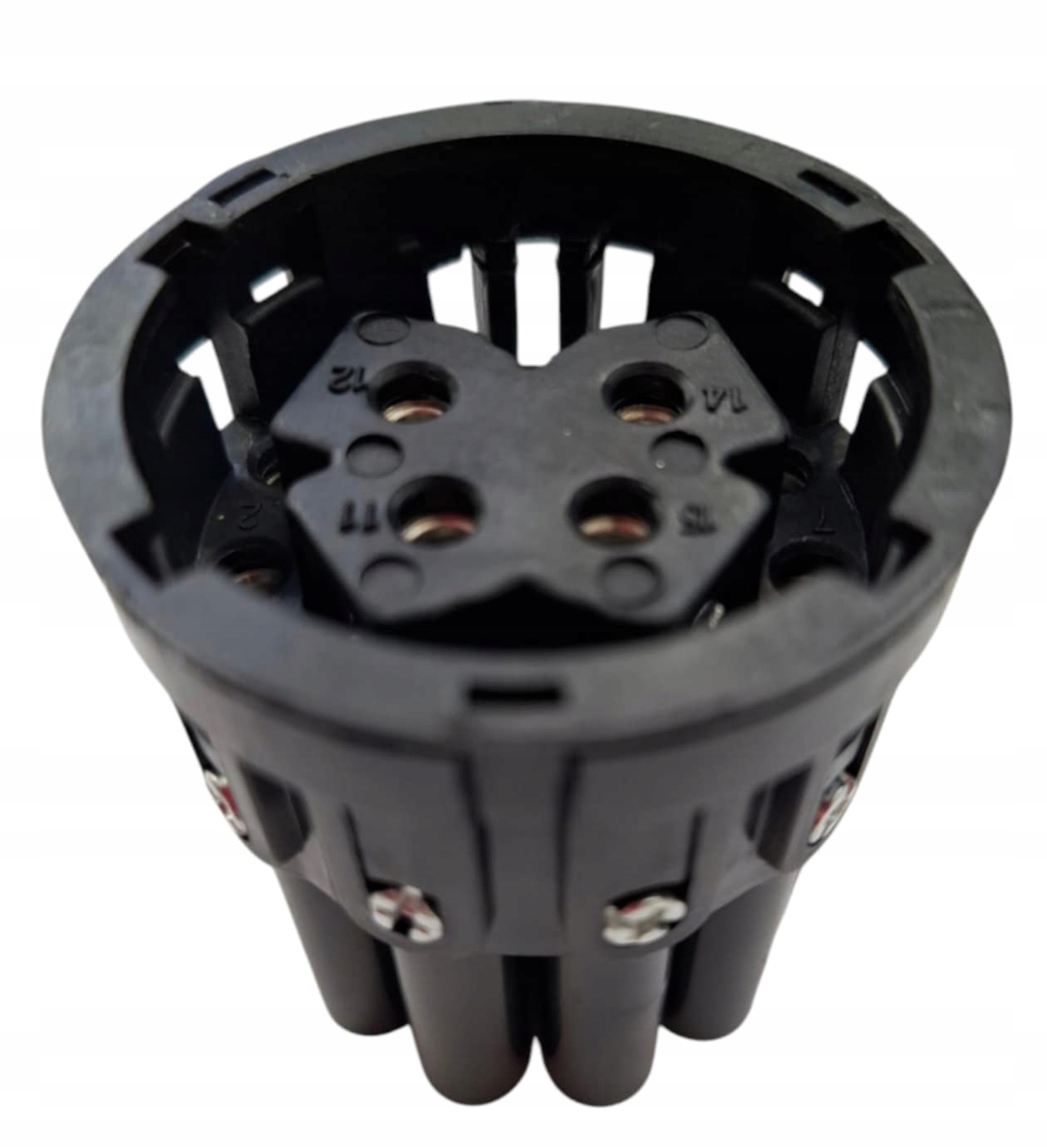

KONTAKTY SKRĘCANE
