Пробка для контроля температуры DN 9 LUDECKE GZ G 1/2" MS

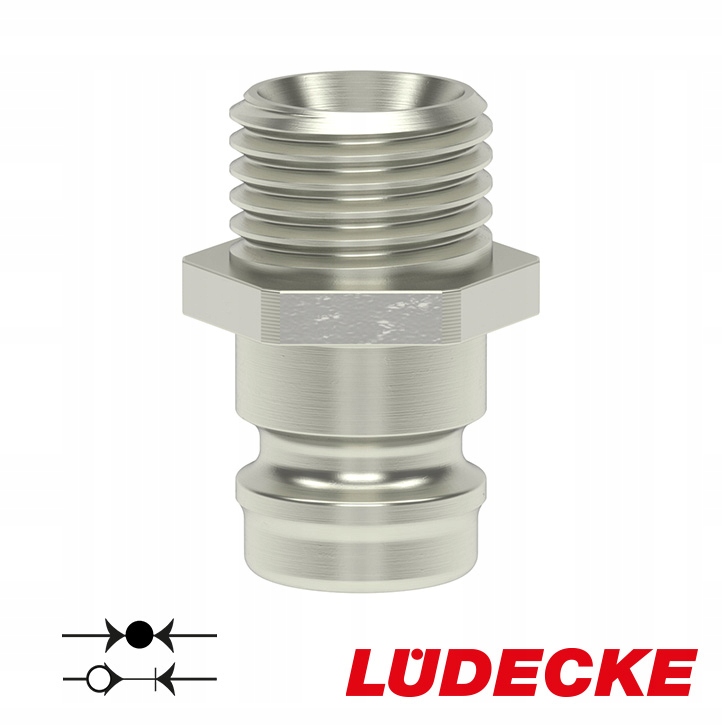

Wtyk Szybkozłączki do Form Wtryskowych LÜDECKE DN 9 z Gwintem Zewnętrznym 1/2" - ESH 12 NA - Odpowiednik HASCO Z 8

Szybkozłączki z serii ESH o DN 9 i średnicy wtyku 13 mm charakteryzują się bardzo wysokim natężeniem przepływu przy jednoczesnym niskim spadku ciśnienia.

Część ESH 12 NA posiada z jednej strony wtyk, a z drugiej gwint zewnętrzny, walcowy wg ISO 228, z wewnętrznym stożkiem 37° wg DIN 3863. Dla ułatwienia montażu posiada sześciokątny pierścień, do zastosowania klucza przy montażu. Wtyki te nie posiadają zaworu, można je łączyć zarówno z gniazdami z zaworem (jednostronnie odcinające), jak i bez (wolny przelot). Przewód wyposażony w ten wtyk przy rozpięciu będzie ciekł.

Wykonanie korpusu z mosiądzu pokrytego niklem.

Kompatybilne z szybkozłączami do regulacji temperatury, o profilu niemieckim (europejskim) HASCO Z 8.

Szybkozłączki te przeznaczone są do zastosowania w instalacjach regulacji temperatury, które najczęściej są stosowane w przemyśle przetwórczym tworzyw sztucznych. Wysoka jakość złączek, zapewnia zachowanie precyzyjnego ciśnienia i temperatury, które mogą sięgać do 200°C. Właśnie precyzja zachowania odpowiedniego ciśnienia i temperatury, często decyduje o dużej powtarzalności precyzyjnych kształtów wyrobów z form. Przełoży się to na małą ilość odrzutów materiałowych, co zwiększy atrakcyjność ekonomiczną produkowanych elementów. Inaczej mówiąc dzięki zastosowaniu tych złączy w tym samym czasie, wykonamy większą ilość poprawnie wykonanych elementów z tworzyw sztucznych.

Szybkozłączki te dzięki zastosowaniu odpowiednich uszczelek i materiałów, mogą transportować różne media chłodzące, zarówno gorącą jak i zimną wodę, olej czy powietrze.

W ofercie posiadamy pełen asortyment złączy i szybkozłączek do układów regulacji temperatury stosowanych w przetwórstwie tworzyw sztucznych produkcji LÜDECKE.

• Ciśnienie robocze [bar]: 15.
• Temperatura pracy [°C]: od -20 do +200 (olej, powietrze), +150 (woda).
• Materiał przyłącza, korpusu zaworu: mosiądz MS 58.
• Medium: powietrze, woda, olej i inne.
• Gwint z wewnętrznym stożkiem: ISO 228, DIN 3863
• Rozmiar gwintu: 1/2"
• Długość gwintu [L1]: 12 mm
• Wtyk, rozmiar nominalny: DN 9
• Szerokość wtyku [DS]: 13 mm
• Długość wtyku [L2]: 14 mm
• Długość całkowita [L]: 31 mm
• Rozmiar klucza [SW]: 22
• Przelot: 9
• Waga: 42 g
• Profil wtyku zgodny z: HASCO Z 8.
• Numer katalogowy: ESH 12 NA

Odłączanie i wpinanie przewodów w tym systemie jest intuicyjnie proste i szybkie, możliwe do wykonania jedną ręką.

Krok 1.

Wpięcie wtyku jednym ruchem do gniazda

Krok 2.

Dociśnięcie wtyku do gniazda i lekkie pociągnięcie za wtyk dla sprawdzenia połączenia.

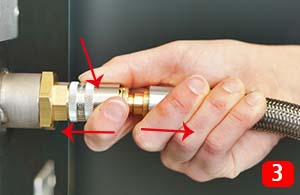

Krok 3.

Rozpięcie złącza, poprzez wepchnięcie wskazanego strzałką pierścienia, co spowoduje jednoczesne wypchnięcie wtyku z gniazda.
