Moduł przekaźnika 1-kanał - 5V - 10A/250V

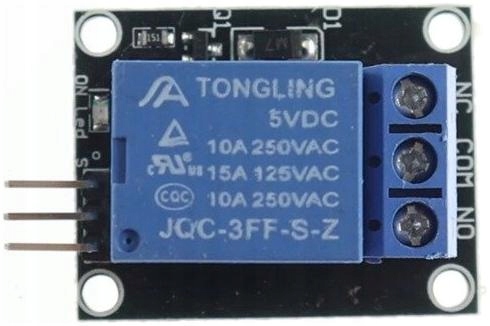

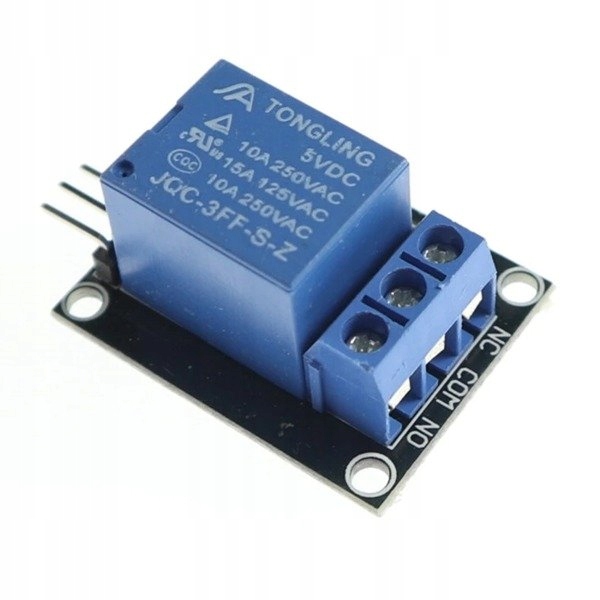

  Uniwersalna wersja modułu z przekaźnikiem JQC-3FF-S-Z z cewką zasilaną napięciem 5V. Układ może być wykorzystany do sterowania elementami wykonawczymi przy pomocy portów mikro-kontrolera lub dowolnego zestawu uruchomieniowego.

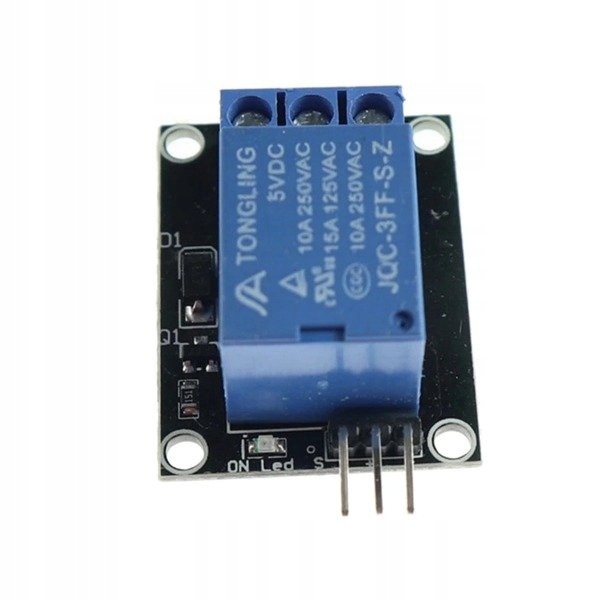

 Moduł posiada trzy wyprowadzenia wejściowe S, +, -.  Do prawidłowego działania wyprowadzenia należy podłączyć zasilanie 5 V do pinu "+", masę "-" oraz sygnał wejściowy "S".

 Wyprowadzenia wyjściowe oznaczone są jako NO - domyślnie odłączone, NC - domyślnie podłączone z COM. Podanie stanu wysokiego na pin S przełącza styki przekaźnika i tworzy połączenie pomiędzy COM i NO rozłączając COM z NC.

 Cechy produktu

• Moduł z przekaźnikiem JQC-3FF-S-Z z cewką zasilaną napięciem 5V
• Moduł zezwala na obsługę elementów wykonawczych pobierających prąd do 10A za pomocą portów mikro-kontrolera lub dowolnego zestawu uruchomieniowego Arduino
• Zastosowanie do płytek stykowych, arduino, modułów uruchomieniowych itd.
• Do pracy niezbędne jest podłączenie zasilania przekaźnika oraz sygnał sterujący w formie cyfrowej.
• Zastosowanie jako: włącznik do urządzeń elektrycznych - np. silników, sterownik oświetlenia, sterownik układów wykonawczych

  Dane techniczne

• Napięcie zasilania: 5 V
• Przekaźnik JQC-3FF-S-Z
• Napięcie cewki: 5 V
• Sterowanie przekaźnikiem: stan wysoki HIGH - 3,3 - 5V
• Maksymalne napięcie styków: 250 VAC
• Maksymalny prąd: 10 A
• Wymiary płytki 34x26x17 mm

W zestawie

• Moduł przekaźnika 1-kanał - 5V - 10A/250V -  1szt.
