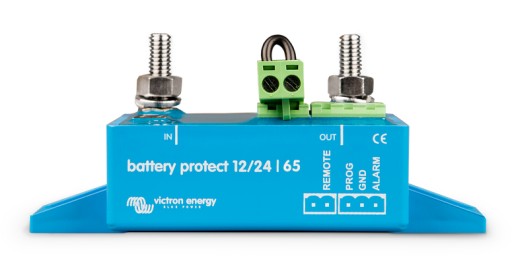

VICTRON BATTERY PROTECT 12В 24В 65А ЗАЩИТА АККУМУЛЯТОРА

Ochronnik akumulatorów BatteryProtect odłącza akumulator od mniej ważnych odbiorników przed jego całkowitym rozładowaniem (co mogłoby spowodować uszkodzenie akumulatora) lub zanim moc akumulatora spadnie poniżej poziomu umożliwiającego rozruch silnika.

Jak podłączyć (EN)

https://youtu.be/HmN8srNlg5g

Opis (EN)

https://youtu.be/mg0kwJIo-5U

Zestaw zawiera:

• Battery Protect
• Instrukcja obsługi w języku angielskim
• Złącze z ujemnym przewodem prądu stałego

Automatyczna zmiana zakresu 12/24 V

Ochronnik Battery Protect automatycznie wykrywa napięcie systemu.

Łatwiejsze programowanie

Można ustawić załączanie/wyłączanie ochronnika Battery Protect przy kilku różnych napięciach. Wybrane ustawienie jest prezentowane na wyświetlaczu z siedmioma segmentami.

Specjalne ustawienie do akumulatorów litowo-jonowych

W tym trybie można sterować ochronnikiem Battery Protect za pomocą układu VE.Bus BMS.

Uwaga: Battery Protect może być również stosowany jako przerywacz ładunku, pomiędzy ładowarki baterii i akumulatorów litowo-jonowych. Patrz schemat połączeń w instrukcji.

Super niski pobór prądu

Ma to duże znaczenie w przypadku akumulatorów litowo-jonowych, szczególnie po wyłączeniu wskutek niskiego napięcia. Więcej informacji zamieszczono w arkuszu danych akumulatora litowo-jonowego oraz w instrukcji układu VE.Bus BMS.

Ochrona przed przepięciami

Aby zapobiec uszkodzeniu wrażliwych odbiorników wskutek przepięcia, odbiornik jest odłączany, gdy tylko napięcie prądu stałego przekroczy odpowiednio 16 V lub 32 V.

Odporność na zapłon

Całkowita rezygnacja z przekaźników i zastosowanie przełączników MOSFET pozwoliło całkowicie wyeliminować iskry.

Opóźnienie wyjścia alarmu

Wyjście alarmu jest uaktywniane, jeśli napięcie akumulatora spadnie na ponad 12 sekund poniżej wstępnie ustawionego poziomu rozłączania. Dzięki temu uruchamianie silnika nie powoduje włączenia alarmu. Wyjście alarmu to odporny na zwarcia otwarty kolektor do szyny ujemnej o maksymalnym natężeniu prądu 50 mA. Wyjście alarmu zazwyczaj służy do włączania brzęczyka, diody LED lub przekaźnika.

Opóźnione odłączanie odbiornika i opóźnione ponowne podłączanie

Odbiornik zostanie odłączony po 90 sekundach od włączenia alarmu. Jeśli w tym czasie napięcie w akumulatorze ponownie wzrośnie do wartości progu włączenia (np. po uruchomieniu silnika), odbiornik nie zostanie odłączony. Odbiornik zostanie ponownie podłączony po 30 sekundach od momentu, kiedy napięcie akumulatora wzrośnie powyżej wstępnie zadanego napięcia ponownego podłączania.

Battery Protect nie jest przeznaczony dla prądów zwrotnych z urządzeń ładujących
