Przetwornica XL4015E1 - 0-5A - 0,8-30V - regulacja prądu i napięcia - ładowarka akumulatorów

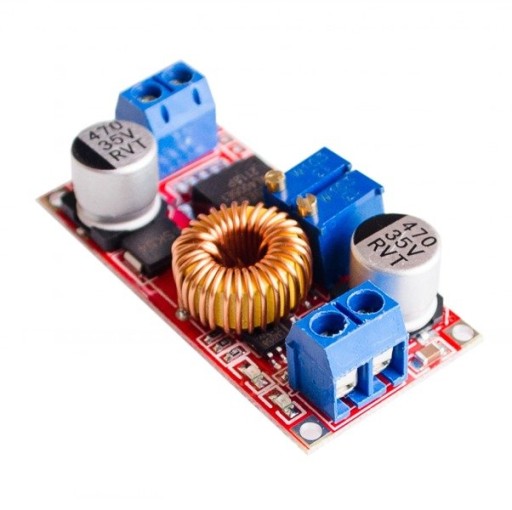

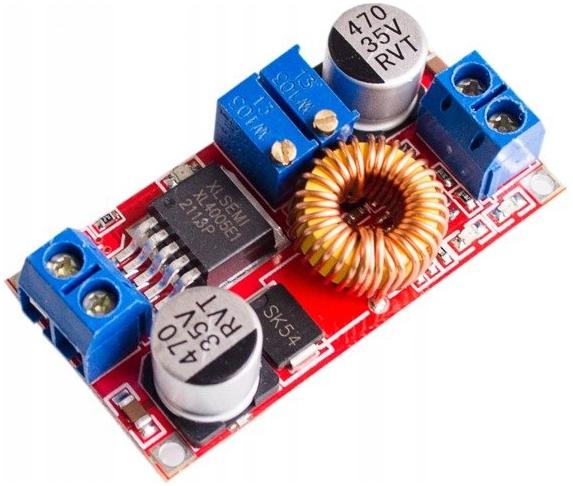

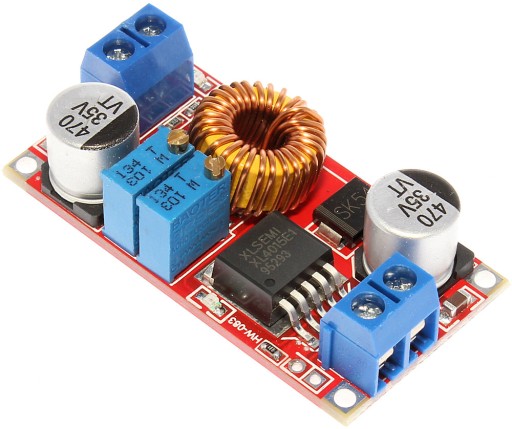

 Moduł z impulsową przetwornicą Step-Down obniżającą  zakres napicia wejściowego od 5 do 32V na napięcie niższe  regulowane potencjometrem od  0,8 V do 30 V.

Maksymalna wydajność prądowa 5A. Służy do zasilanie dowolnego układu o napięciu wejściowym od 5 do 30V tj: projekty DIY, moduły arduino, raspberry, detektory, czujniki, mikrokontrolery, oświetlenie LED (sterowanie diodami prądowo!) itd.

Funkcja ładowania akumulatorów litowych: Li-Ion, Li-Pol: 1-8S.

• Należy ustawi napicie wyjściowe według ładowanych pakietów, oraz optymalnego prądu ładowania akumulatora. Po tych zabiegach można podłączyć pakiet do przetwornicy.
• Dwie diody stanu informują o procesie ładowania: dioda od środka świeci się gdy bateria jest ładowana (znaczny pobór prądu), a dioda od zewnątrz zaświeca się wówczas, gdy bateria jest naładowana (minimalny pobór prądu).

Przetwornica posiada również diodę LED która zaświecając się informuje o zadziałaniu ogranicznika prądowego.

Cechy produktu

• Potencjometry posiadają szeroką skalę ok. 50 obrotów.
• Skręcane zaciski ARK2 na wyjściu oraz na wejściu umożliwiają proste i pewne mocowanie przewodów.
• Przetwornica ta posiada funkcję ładowania akumulatorów litowych: Li-Ion, Li-Pol.
• Popularna przetwornica XL4015 obniżająca napicie wejściowe do danego napicia wyjściowego.
• W łatwy sposób ogranicza prąd wyjściowy za pomocą potencjometrów wieloobrotowych.
• Przetwornica posiada szereg zabezpieczeń czyniąc ją bardzo bezpieczną w czasie użytkowania:
• Zabezpieczenie termiczne, zabezpiecza przed przegrzaniem układu
• Zabezpieczenie zwarciowe - zwarcie na wyjściu przetwornicy nie uszkadza jej
• Zabezpieczenie przed podłączeniem odwrotnej polaryzacji na wejściu przetwornicy
• Diody LED informujące o zadziałaniu ogranicznika prądu i procesie ładowania i naładowania ogniw litowych.

  Dane techniczne

• Napicie wejściowe: od 5 V do 32 V
• Napicie wyjściowe regulowane w zakresie: od 0,8 V do 30 V.
• Maksymalny ciągły prąd wyjściowy: 5 A (przy zastosowaniu chodzenia)
• Sterownik: XL4015E1
• Sprawność: poniżej 90 % (w zależności od poboru mocy)
• Częstotliwość przełączania: 180 KHz - 48KHz
• Cztery otwory montażowe (pady lutownicze) o średnicy 2 mm
• Wymiary pytki: 51 x 26 x 12 mm
• Masa: 19 g

Sposób podłączenia

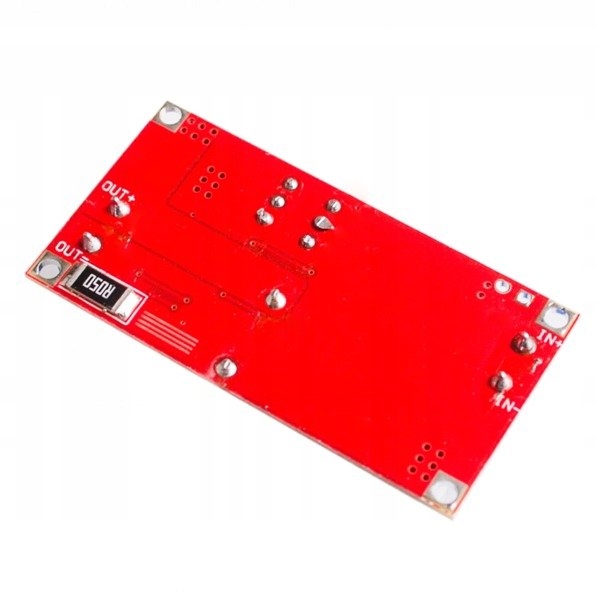

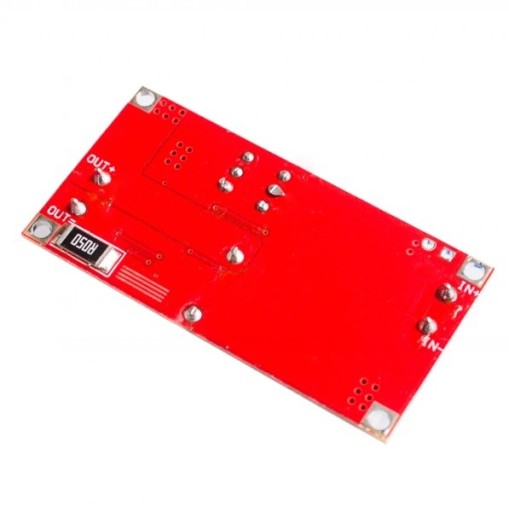

Modu posiada 4 złącza śrubowe:

• IN+ Napicie wejściowe - biegun dodatni.
• IN- Napicie wejściowe - biegun ujemny (masa).
• OUT+ Napicie wyjściowe - biegun dodatni.
• OUT- Napicie wyjściowe - biegun ujemny (masa).

Moduł z impulsową przetwornicą Step-Down obniżającą zakres napicia wejściowego 5V-32V na 0,8V- 30V. Służy do zasilanie dowolnego układu o napięciu 5 do 32V tj: projekty DIY, moduły arduino, raspberry, detektory, czujniki, mikrokontrolery, oświetlenie LED
