УТВЕРЖДЕНИЕ АВТОМАТИЧЕСКОГО ВЫКЛЮЧАТЕЛЯ ЛАМП НИЗКОГО СИГНАЛА

AUTOMATYCZNY WŁĄCZNIK

ŚWIATEŁ MIJANIA DZIENNYCH

MODUŁ A-100

POLSKI PRODUKT

Automatyczny włącznik świateł  A-100 przeznaczony jest do wszystkich samochodów z instalacją 12V, Umożliwia bezobsługowe uruchamianie świateł mijania, po rozruchu silnika, w chwili gdy alternator rozpocznie ładowanie akumulatora i napięcie w instalacji elektrycznej uzyska 13,5V. Załączenie świateł jest podtrzymywane, aż do momentu wyłączenia stacyjki.

Włącznik jest zbudowany w oparciu o dwa wysokiej jakości dwustykowe przekaźniki (RA2 firmy RELPOL, oraz JJM2W firmy PANASONIC ) Dzięki temu nie ma potrzeby do stosowania diod separujących.

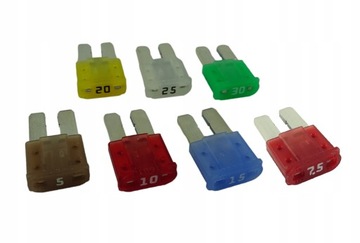

Gratis komplet bezpieczników

płytkowych MINI

5A - 30A 32V

7 Rodzajów:

• 5A
• 7,5A
• 10A
• 15A
• 20A
• 25A
• 30A

Dane techniczne:

• Napięcie załączające włącznik świateł – 13.5 V (+/- 5)%
• Napięcie rozłączające włącznik świateł – < 7 V
• Pobór prądu w stanie wyłączonym – 0 mA
• Obciążalność wyjść do świateł mijania – 2 x 20 A
• Obciążalność wyjść do świateł pozycyjnych – 2 x 10 A
• Zakres temperatury pracy włącznika – 30*/ + 60* C

Montaż włącznika A-100 jest bardzo prosty. Podłączamy do niego tylko :

• + 12V
• – masę pojazdu
• +12V po stacyjce (napięcie nie może zanikać po uruchomieniu samochodu)
• podłączamy się do poszczególnych obwodów świateł

PRZEZNACZENIE

• Włącznik świateł A – 100 przeznaczony jest do montażu we wszystkich typach pojazdów samochodowych w których biegun ujemny akumulatora podłączony jest z masą pojazdu.
• Automat włącza światło  po uruchomieniu silnika, gdy napięcie w instalacji wzrośnie do 13.5 V i pozostają zapalone do momentu wyłączenia stacyjki.
• Pozwala to na rozruch silnika bez dodatkowego obciążenia instalacji elektrycznej światłami, i jednocześnie zapewnia, że światła nie zgasną mimo spadku napięcia poniżej progu załączenia.

HOMOLOGACJA E20

Urządzenie posiada dwa niezależne wejścia do polaryzacji może więc sterować światłami w dowolnie wybrany sposób:

• mijania +12V , postojowe masa
• mijania masa, postojowe +12V
• mijania +12V, postojowe +12V
• mijania masa, postojowe masa
