Вращающийся колпак дымохода Ø150 мм BLOCKS CHIMNEY 400 m3/h NON-ferrous

OBROTOWA NASADA KOMINOWA

KULISTA ŚR. 150 mm STAL KWASOODPORNA

GŁÓWNE CECHY:

• ŚREDNICA WYLOTU - 150 mm
• WYSOKA WYDAJNOŚĆ - PONAD 400 m3/h
• OBUDOWA ŁOŻYSKA ODPORNA NA ZMIENNE WARUNKI ATMOSFERYCZNE
• CICHA PRACA - ŁOŻYSKA KULOWE
• OBROTOWA CZĘŚĆ NASADY WYKONANA Z BLACHY KWASOODPORNEJ WZMOCNIONEJ U DOŁU OBRĘCZĄ ZE STALI NIERDZEWNEJ
• PODSTAWA WYKONANA ZE STALI KWASOODPORNEJ
• KOŁKI MONTAŻOWE W KOMPLECIE
• OTWIERANA PODSTAWA NASADY
• PRZEZNACZENIE - WSPOMAGANIE WENTYLACJI, WSPOMAGANIE CIĄGU W KOMINACH SPALINOWYCH OPALANYCH GAZEM LUB OLEJEM
• POLSKI PRODUCENT - PRODMAX

Opis

Obrotowa nasada kominowa jest urządzeniem wykorzystującym siłę wiatru do wspomagania ciągu kominowego. Przeznaczona jest do instalowania na wylotach przewodów wentylacji grawitacyjnej wywiewnej oraz na wylotach kominów do odprowadzania spalin przegrzanych (tzw. suchych) z urządzeń gazowych i olejowych w budynkach zamieszkania indywidualnego i zbiorowego oraz użyteczności publicznej.

Działa jak pompa wysysając powietrze z komina i jednocześnie uniemożliwia cofanie się powietrza do wewnątrz pomieszczeń (zapobiega ciągowi wstecznemu).

Konstrukcja

Nasada kominowa składa się z podstawy i turbiny. Oba elementy wykonane są ze stali kwasoodpornej 1.4301 wybłyszczanej o grubości 0,6 mm. Zastosowanie takiego materiału zapewnia sztywną i wytrzymałą konstrukcję nasady, a zarazem odporność na zmienne warunki atmosferyczne. Podstawa jest rozbieralna, co umożliwia łatwy dostęp do środka turbiny i komina wentylacyjnego. Wirnik osadzony na łożyskach kulowych pracujących w oleju w szczelnej i jednolitej obudowie odpornej na zmienne warunki atmosferyczne (1.). Rozwiązanie  długowieczne, bezawaryjne, a przede wszystkim bardzo ciche.

WYMIARY [mm]

• Ød - 150
• ØD - 265
• B - 250
• C - 190
• H - 330
• H1 - 110
• H2 - 30

SZCZEGÓŁY BUDOWY:

1. Śruba mocująca
2. Turbina obrotowa
3. Oś turbiny (kwasoodporna)
4. Łożyska zanurzone w oleju
5. Korpus z odlewu aluminiowego - szczelna obudowa łożyska
6. Podstawa nasady z z otworami montażowymi

Zastosowanie

Nasada stosowana jest w przypadkach:

• kiedy brak jest stabilnego ciągu kominowego w przewodach wentylacyjnych
• kiedy występują zawirowania powietrza wynikające z niekorzystnego usytuowania komina (komin poniżej kalenicy, wysokie budynki lub ściany w pobliżu komina)
• przy niekorzystnej konfiguracji terenu, silnych i częstych wiatrach (II i III strefa obciązenia wiatrem)

Montaż

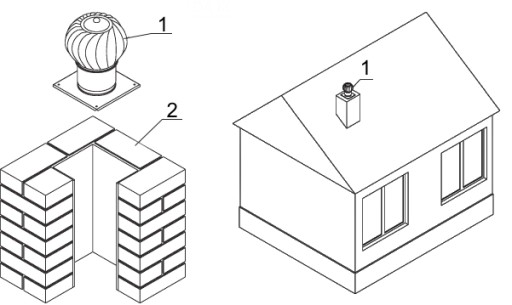

Możliwy jest montaż nasady obrotowej (1) na powierzchniach płaskich poziomych, np. na końcu komina wentylacyjnego (2). Przymocowanie bezpośrednio do podłoża możliwe jest za pomocą czterech kołków rozporowych, które wchodzą w skład kompletu.

Zawartość opakowania:

• nasada kominowa
• kołki montażowe
• karta gwarancyjna z instrukcją montażu i obsługi
