АВТОМАТИЧЕСКОЕ УСТРОЙСТВО ДЛЯ ПОСЛЕДОВАТЕЛЬНОГО РЕГУЛИРОВАНИЯ ДАВЛЕНИЯ ГИДРОФОРНОГО НАСОСА

STEROWNIK AUTOMAT HYDROFOR BEZZBIORNIKOWY

Automat  zastepuje wyłącznik ciśnieniowy i zbiornik hydroforowy

Sterownik/automat  jest urządzeniem elektronicznym służącym do sterowania pompą poprzez włączanie i wyłączanie urządzenia.

Włączanie uzależnione jest od spadku ciśnienia wody w instalacji wodnej poniżej ustawionego na automacie ciśnienia minimalnego, oraz od powstania przepływu w rurze na której zainstalowany jest automat.

Wyłączanie uzależnione jest od zatrzymania przepływu wody w rurze na której zainstalowany jest automat PC. Urządzenie włącza pompę przy odkręceniu kranu z wodą, lub po otwarciu zraszaczy, a wyłącza gdy kran lub zraszacze zostaną zamknięte.

Urządzenie zostało wyposażone w 1m kabel z wtyczką oraz 60cm kabel z gdniazdem.

• Zabezpiecza przed SUCHOBIEGIEM

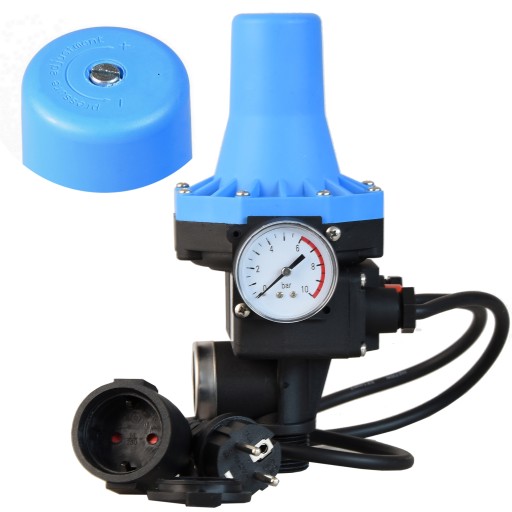

• MANOMETR z zaznaczonymi poziomami włączenia/wyłączenia umożliwia dokładne i proste wyregulowanie urządzenia wg. potrzeb użytkownika

Instalacja

Urządzenie musi być zainstalowane po stronie tłocznej pompy w położeniu PIONOWYM między pompą,a pierwszym odbiornikiem wody.

ZABEZPIECZENIE PRZED PRACĄ NA SUCHO

Urządzenie posiada funkcje ochrony przed suchobiegiem (pracą pompy bez wody) . W przypadku braku wody automat wyłącza pompę uniemożliwiając jej zniszczenie. Urządzenie może współpracować bezpośrednio podłączone do pomp których silniki nie pobierają więcej prądu podczas pracy niż 10 A (przy rozruchu do 16A). Urządzenie zabezpiecza instalację przed zalaniem z powodu niewielkich nieszczelności.

Nieszczelność powoduje spadek ciśnienia w instalacji jednak urządzenie nie włączy się ponieważ nie wykrywa przepływu wody (przy niewielkich nieszczelnościach przepływ wody jest pomijalnie mały)

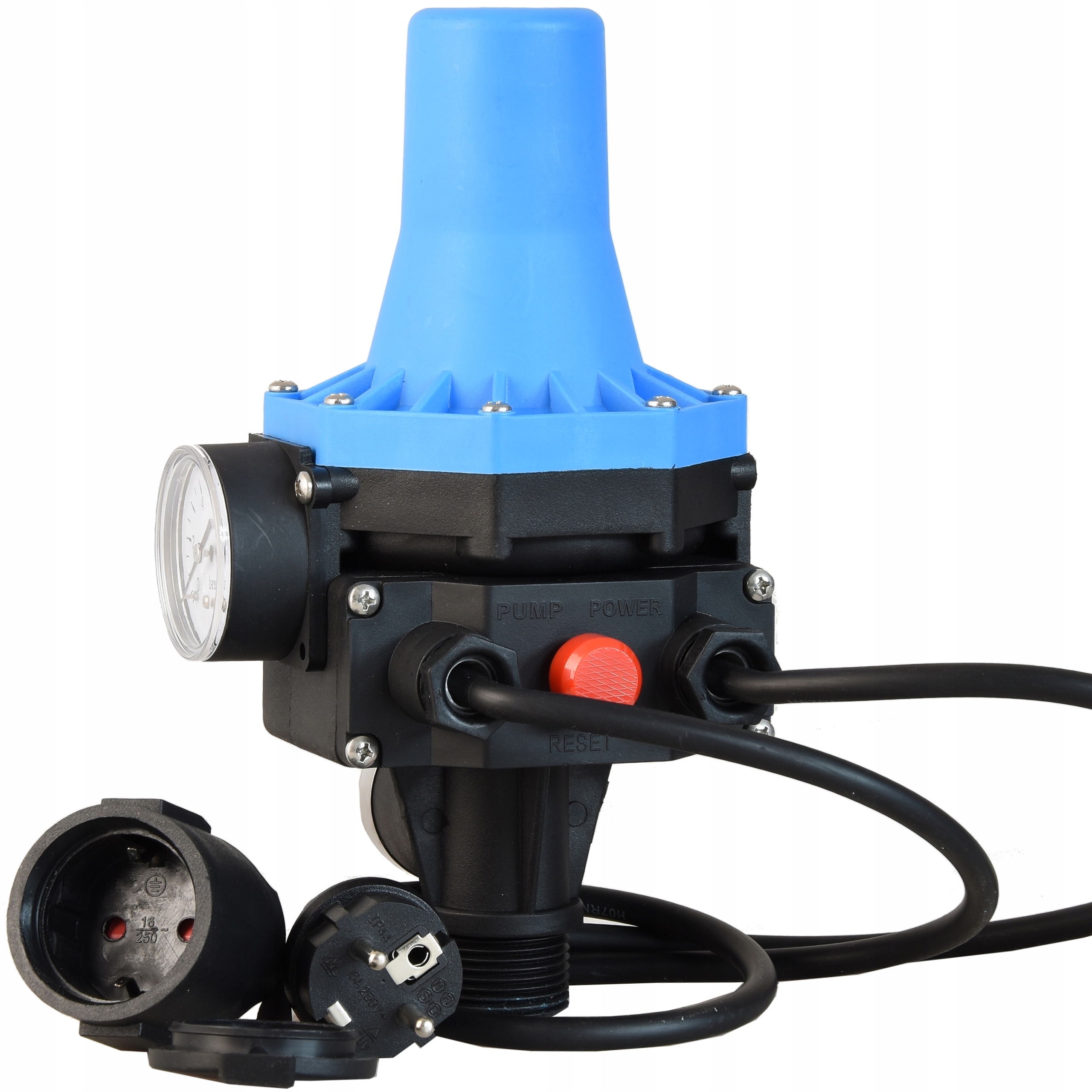

Automat wyposażony w przycisk reset

DANE TECHNICZNE AUTOMATU

• Napięcie zasilania: 220/240V 50Hz
• Maksymalne obciążenie: 16 (10)A
• Stopień ochrony: IP 65
• Ciśnienie włączania: 1,5 - 3 bar
• Maksymalne ciśnienie: 10 bar
• Temperatura cieczy: 0 - 50 C
• Średnica przyłącza ssącego/tłocznego: 1" (GZ)/ 1" (GW)
• Wbudowany zawór zwrotny: tak
• Wbudowany manometr: tak
• Włącznik Reset: tak - manualny
• Zabezpieczenie przed suchobiegiem: tak
• Regulacja ciśnienia włączania: tak - w zakresie 1,5 do 3 bar
• Regulacja ciśnienia wyłączania: nie
• Wbudowany manometr: tak
• Dioda sygnalizująca zasilanie: tak
• Dioda sygnalizująca prace: tak

• Przewody elektryczne w komplecie: tak
