USB3320 — USB-ТРАНСИВЕР — PHY — ULPI

USB3320 - TRANSCEIVER USB / ULPI

WARSTWA FIZYCZNA PHY (ODBIORNIK/NADAJNIK) DLA INTERFEJSU USB-2.0 (HI-SPEED 480Mb/s)

W przeciwieństwie do systemów USB o pełnej/niskiej prędkości, które wykorzystują interfejsy szeregowe, wysoka prędkość wymaga równoległego interfejsu między kontrolerem a PHY w celu uruchomienia magistrali z prędkością 480 Mb/s. Prowadzi to do odpowiedniego wzrostu złożoności i liczby ścieżek. ULPI ogranicza to tylko do 8 lub 12 sygnałów, ponieważ łączy tylko trzy sygnały sterujące plus zegar, z 4- lub 8-bitową dwukierunkową magistralą danych.

• Zintegrowana ochrona przeciwprzepięciowa VBUS (do +30V)
• Wewnętrzne obwody zabezpieczające ESD: ±8kV HBM, ±8kV/±15kV IEC (kontakt/powietrze)
• Nie są wymagane żadne zewnętrzne obwody zabezpieczające przed wyładowaniami elektrostatycznymi
• Zminimalizowane zewnętrzne elementy pasywne
• Przełączanie trybu pracy: Hi-Speed data, ładowanie baterii / akcesoria audio
• Tryb UART
• Zintegrowany przełącznik USB
• Zintegrowany regulator LDO 3.3V
• Obsługa wielu częstotliwości: 12, 13, 19,2, 24, 26, 27, 38,4, 52Mhz
• Obsługa kryształu/rezonatora
• Obsługa zegara wejściowego ULPI 60MHz
• Niski jitter PLL umożliwia akceptację „zaszumionych” źródeł zegara
• Obsługuje szeroki zakres napięć I/O: od 1.8V do 3.3V
• Niski pobór mocy i tryby czuwania w celu zminimalizowania zużycia energii
• Architektura „wrapper-less” dla optymalnej wydajności czasowej
• Hi-Speed USB On-The-Go (OTG) — obsługa hosta i urządzeń
• Obsługuje przemysłowe zakresy temperatur (-40° do 85°C)
• Szerokie zastosowania: Sieci / Audio-Video / Medyczne / Komputery przemysłowe / Drukarki / Wzmacniacze sygnału USB (Repeaters), Akcesoria USB, Konwertery UART itp.

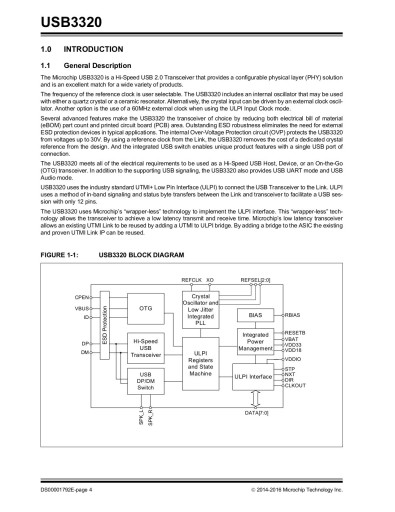

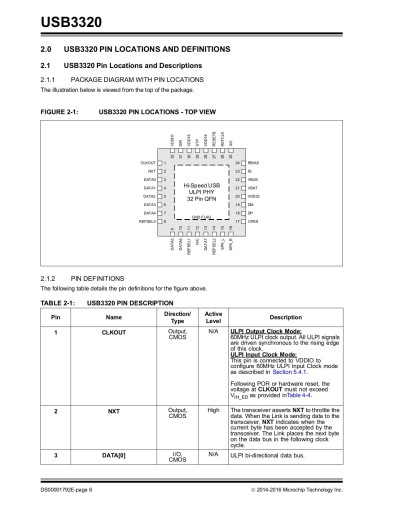

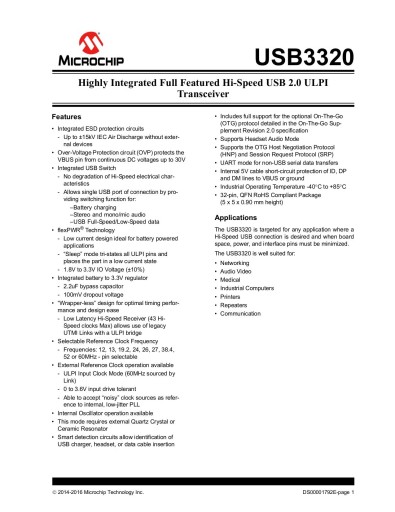

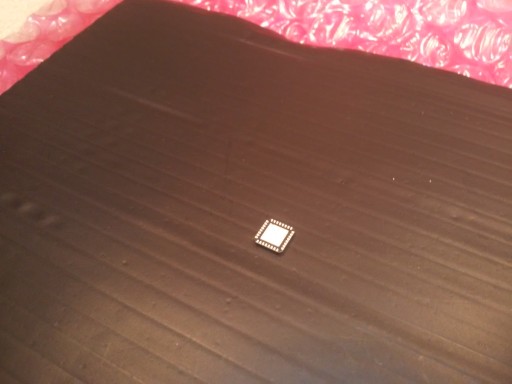

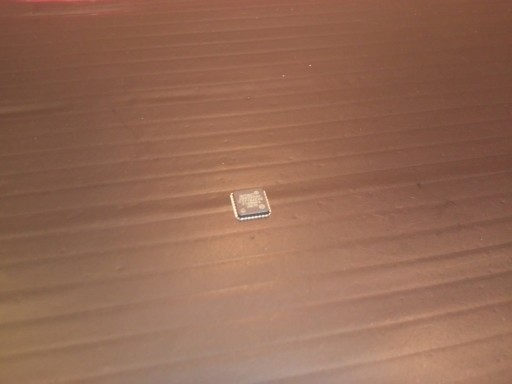

• OBUDOWA: QFN 32-Pin 5x5x0.9mm

.

• Internal ESD protection circuits: ±8kV HBM, ±8kV/±15kV IEC (contact/air)
• Integrated VBUS over-voltage protection (up to +30V)
• No external ESD protection circuits required
• Integrated USB switch
• Integrated 3.3V LDO regulator
• External passive components minimized
• Multi-Frequency support with one single part
• Frequencies supported: 12, 13, 19.2, 24, 26, 27, 38.4, 52Mhz
• Crystal/Resonator support
• ULPI 60MHz Input Clock support
• Low jitter PLL makes it possible to accept "noisy" clock sources
• Switch Hi-Speed data, battery charging, and stereo/mono audio accessories
• UART mode
• Variable I/O voltage capability
• Low power and standby modes of operation to minimize power consumption
• "Wrapper-less" architecture for optimal timing performance
• Hi-Speed USB On-The-Go (OTG) - host and device capable
