КОМПАКТНЫЙ СОЕДИНИТЕЛЬ РЕЛЬСА СЕРЫЙ 2X 1,5-16 мм2

ZŁĄCZKA SZYNOWA KOMPAKTOWA SZARA 2X 1,5-16mm2

INDEKS: ZG-16/1-L

Uniwersalna listwa zaciskowa ZG, 1-polowa, z dwoma otworami, dla przewodów o przekroju od 1,5 do 16 mm2.

• Złączka szynowa gwintowa w kolorze szaro-niebieskim przeznaczona do montażu na standardowej szynie DIN 35 mm.
• Podobnie jak inne złączki tego typu służy do wykonywania połączeń przewodów miedzianych i aluminiowych pod względem elektrycznym i mechanicznym.
• Może być wykorzystana zarówno w przypadku drutów jak i linek o wskazanym przekroju.

✅ Dane techniczne:

• Przekrój przewodów Al/Cu: od 1,5 do 16 mm2
• Napięcie znamionowe: 690V
• Prąd znamionowy Cu 85A , Al 75A
• Moment obrotowy dokręcania: 1,5 Nm (1,5 mm2), 3,0 Nm (2,5-16 mm2)
• Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej: 1.5 ... 16 mm²
• Przekrój przyłączanego przewodu linkowego z końcówką tulejkową: 1.5 ... 16 mm²
• Materiał zacisku - stop aluminium
• Montaż: na szynę TH35(DIN) lub bezpośrednio do płyty montażowej
• Klasa palności materiału izolacyjnego zgodna z UL94: V0
• Kolor: Szary
• Materiał elementu izolacyjnego: Tworzywo termoplastyczne
• Rodzaj połączenia elektrycznego 1: Połączenie śrubowe
• Pozycja połączenia: boczna
• Liczba poziomów: 1
• Liczba zacisków na poziom: 2
• Sposób montażu: Szyna montażowa DIN TH-35 mm
• Zakres temperatur pracy: 80 ... 80 °C

✅ Dodatkowe informacje:

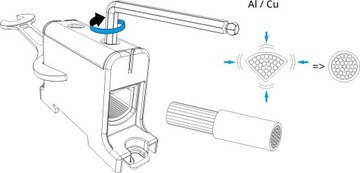

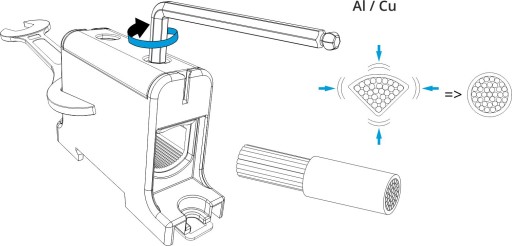

• 1. Imbusowy wkręt dociskowy, gwarantujący łatwe i trwałe mocowanie przewodu.
• 2. Szeroki zakres przekrojów oraz możliwość łaczenia wielu przewodów do jednego zacisku złączki ZG.
• 3. Montowanie na listwie DIN TH35 lub bezpośrednio n apłycie mntażowej, za pomocą śrub.
• 4. Kompaktowa obudowa w małych rozmiarach. Złącze wykonane z monobloku. MAteriał PA66.
• 5. Grawerowana na obudowie informacja o parametrach elektrotechnicznych.

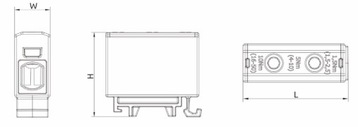

✅ Wymiary złączki:

• W: 17,8 mm
• H: 40 mm
• L: 42 mm
