Sterownik oświetlenia schodów AutoSteps w komplecie z 4 czujkami ruchu StepSensor01

Inteligenty sterownik oświetlenia schodów

Pełni rolę automatycznego sterownia wielopunktowym oświetleniem LED 12V/24V DC schodów, ścieżek, podjazdów czy też parkingów.

Daje efekt dekoracyjnego efektu wizualnego polegającego na płynnym rozjaśnianiu i gaszeniu oświetlenia stopni schodowych

Sterownik posiada aż 4 wejścia do czujek ruchu, co umożliwia zastosowanie urządzenia, do sprawnego sterowania światłami LED na schodach z półpiętra. Jeśli mamy w domu na schodach półpiętro, możemy zapalać tylko część schodków w zależności czy idziemy w górę, czy w dół.

Do urządzania można podłączyć, aż 18 punktów świetlnych LED.

Światło spoczynkowe

Wybieramy stopnie, które świecą się z określoną mocą cały czas w godzinach pracy urządzenia. Można ustawić małą moc światła spoczynkowego, co przyciągnie uwagę schodów, a jednocześnie nie będzie nas oślepiać.

Ładny wyświetlacz OLED

Za pomocą wyświetlacza i 4 przycisków możemy łatwo skonfigurować urządzenie. Możliwe jest konfigurowanie wielu parametrów każdej z animacji. Między innymi:

• Schodek startowy / końcowy
• Numer wejścia, które ma wyzwalać animację
• Czas rozjaśniania pojedynczego schodka
• Czas pozostały do wyłączenia animacji.
• Czas wygaszania schodów.
• Różne kombinacje i funkcje rozświetlania oraz gaszenia LEDów.

Wszystkie parametry i stan aktualny pracy animacji możemy podglądać na ekranie.

Przyciskami można też symulować zadziałanie czujek ruchu.

Ładny wyświetlacz OLED

Za pomocą wyświetlacza i 4 przycisków możemy łatwo skonfigurować urządzenie. Możliwe jest konfigurowanie wielu parametrów każdej z animacji. Między innymi:

• Schodek startowy / końcowy.
• Numer wejścia, które ma wyzwalać animację.
• Czas rozjaśniania pojedynczego schodka.
• Czas pozostały do wyłączenia animacji.
• Czas wygaszania schodów.
• Różne kombinacje i funkcje rozświetlania oraz gaszenia LEDów.
• Godziny pracy.
• Maksymalna jasność.
• Światło spoczynkowe.

Wszystkie parametry i stan aktualny pracy animacji możemy podglądać na ekranie.

Przyciskami można też symulować zadziałanie czujek ruchu.

Główne parametry sterownika podświetlenia schodów:

• Napięcie zasilania: 6 – 29 VDC,
• ilość wyjść LED: 18, każde do 4A,
• ilość wejść czujek ruchu: 4 → Możliwość niezależnej obsługi półpiętra,
• ilość animacji: 4,
• regulacja czasu rozświetlania stopni,
• regulacja czasu zwłoki do gaszenia,
• regulacja czasu gaszenia,
• wybór gaszenia pojedynczo LEDów lub wszystkich świateł naraz,

Funkcje wyróżniające sterownik schodowy

• Podgląd stanu pracy na ekranie OLED.
• Symulowanie pracy wejść w menu podglądu.
• Praca tylko w wyznaczonych porach dnia.
• Możemy określić maksymalny poziom jasności LEDów.
• W godzinach pracy możemy ustawić wybrane stopnie do podświetlenia stałego z określoną jasnością. Przykładowo nocą możemy zapalić np. skrajne schody.
• Różne kombinacje i funkcje rozświetlania oraz gaszenia LEDów.

Maksymalny poziom jasności

W godzinach wieczornych w czasie świecenia schodów może się okazać, że źródła światła świecą zbyt mocno, dlatego w sterowniku podświetlenia schodów od Ntronic, można  ustawić maksymalny poziomu świecenia LED-ów. Jeśli stwierdzimy, że punkty LED świecą zbyt jasno, możemy ustawić wartość maksymalnej jasności w zakresie 10 do 100 %.

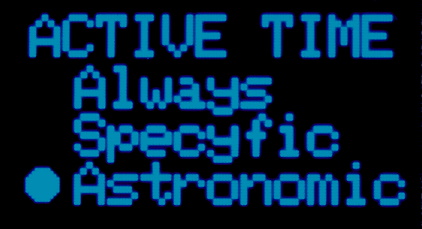

Praca tylko o zadanych porach

Ze względu na obecność wbudowanego zegara RTC, sterownik podświetlenia klatki schodowej, może sterować jasnością schodków w wyznaczonych porach. Przykładowo, jeśli chcemy by światło zapalało się tylko w nocy, bąź godzinach nocnych, wystarczy ustawić ustawieniach godzinę początku i końca świecenia.

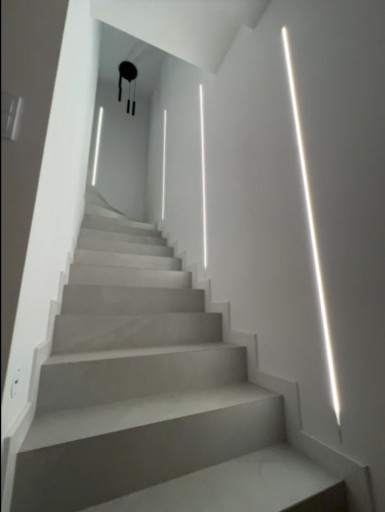

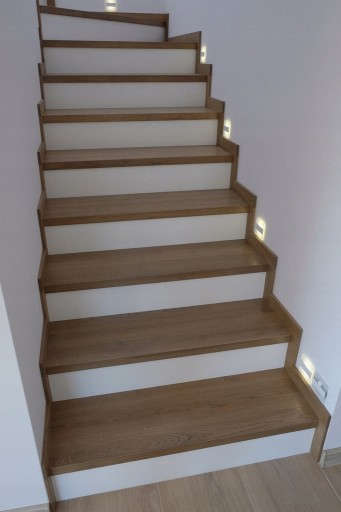

Regulator podświetlenia schodów AutoSteps umożliwia automatyczne sterowanie podświetleniem schodów na klatce schodowej. Daje możliwości uzyskania dekoracyjnego efektu wizualnego polegającego na płynnym rozjaśnianiu i gaszeniu oświetlenia stopni schodowych.

Urządzenie można wykorzystać do sterowania oświetleniem korytarzy, ciągów komunikacyjnych, ścieżek do posesji czy podjazdów garażowych.

Konfiguracja urządzenia odbywa się za pomocą czterech przycisków na froncie urządzenia i wyświetlacza OLED. Sterownik Został zaprojektowany w obudowie na szynę DIN.

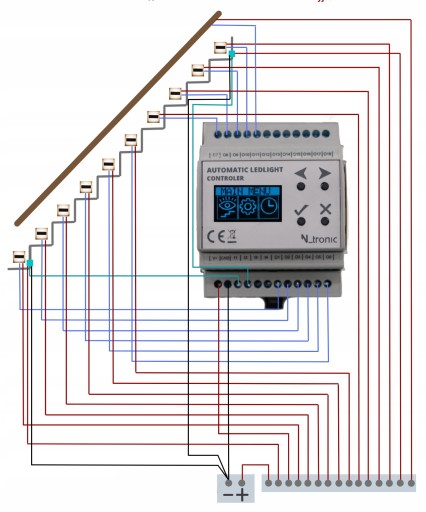

Urządzenie pozwala kontrolować niezależnie źródła światła w technologii LED do 24 V DC. Użytkownik do kontroli jasności ma do dyspozycji 18 niezależnych wyjść silnoprądowych typu PWM (wyjście otwarty kolektor). Do wyjścia należy podłączyć potencjał ujemny „-” sterowanego źródła. Źródłem światła może być każdy odbiornik, który można sterować sygnałem PWM:

• Żarówka LED, pasek LED, moduł LED, listwy LED, oczka LED

• Żarówka halogenowa do 24 V.

W zależności od mocy LED i przekroju przewodów odległość źródeł światła od sterownika może wynosić nawet do kilkunastu metrów.

W sterowniku mamy do dyspozycji 4 izolowane galwanicznie wejścia. Za ich pomocą, poprzez podanie sygnału z czujek ruchu, aktywujemy animacje sterujące jasnością podpiętych źródeł światła. Sygnał wyzwalający dane wejście to podanie masy urządzenia. Wszystkie czujki typu otwarty kolektor, czy przekaźnikowe typu NO będą spełniać swoją funkcję. Wejścia współpracują z:

• Czujkami mini PIR z adapterem.

• Czujkami optycznymi z adapterem

• Każdym czujnikiem podającym sygnał masy.

• Przyciskami chwilowy zwierny — powracający do pierwotnego stanu po puszczeniu. Przykładem są klasyczne przyciski dzwonkowe bądź do rolet.

Wymagane są przewody 2 - żyłowe do każdego punktu świetlnego oraz przewody 3 - żyłowe do każdego z czujników ruchu.

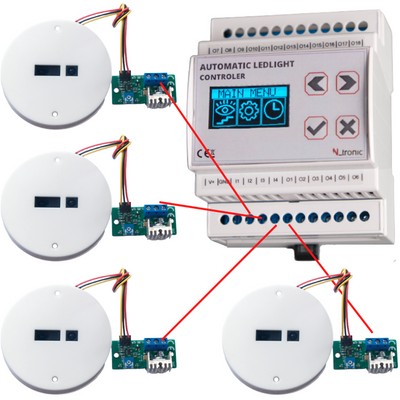

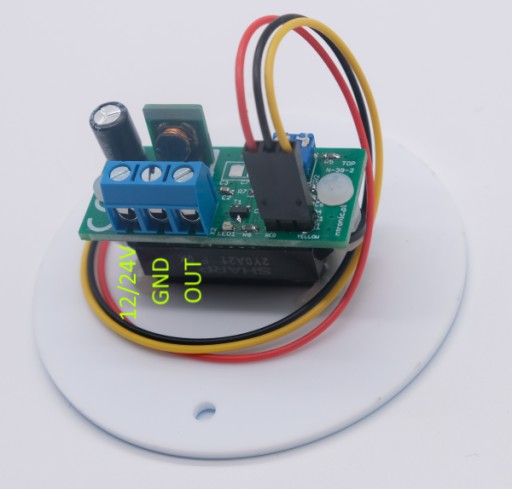

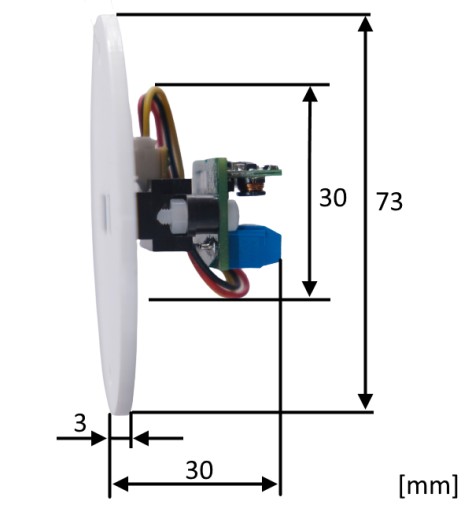

Do sterownika w aukcji dołączone są 4 czujniki StepSensor-01.

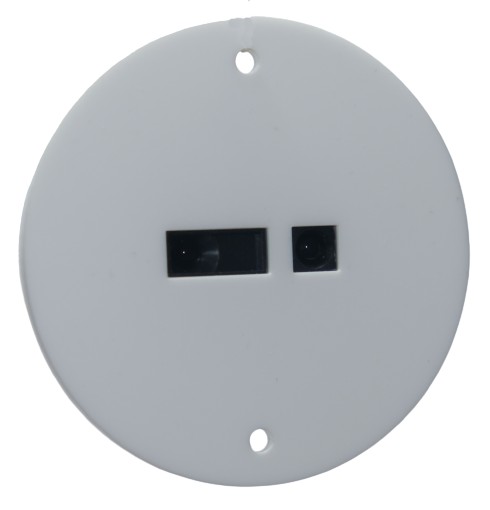

Wąski kąt detekcji czyni go, idealnym czujnikiem do detekcji ruchu podczas wchodzenia po schodach. Reaguje tylko, gdy noga człowieka znajdzie się bezpośrednio przed nim — nie reaguje gdy przechodzimy obok schodów i nie chcemy włączać podświetlenia schodów.

Jest oparty na popularnym laserowym detektorze SHARP. Szeroki zakres zasilania 6 – 29 V DC umożliwia zasilanie wszystkich urządzeń z jednego zasilacza. Przykłądowo jeśli mamy na schodach LEDy o napięciu 24 V. Za pomocą jednego zasilacza możemy zasilić światła LED, Sterownik AutoSteps i oraz prezentowane czujniki ruchu.

Obok klasyczna konfiguracja urządzenia z zastosowaniem dwóch czujek ruchu.

W przypadku pojedynczych schodów wystarczą nam dwie czujki ruchu i możemy sterować kierunkiem rozświetlania świateł na schodach.

Użytkownik może przypisać do każdej z 4 animacji daną czujkę ruchu. Oznacza to możliwość zapalania diod z dwóch kierunków w przypadku wykrycia ruchu tylko przez jedną czujkę ruchu.

Na ekranie OLED możemy podglądać stan każdej animacji oraz wejść i wyjść. Dodatkowo możliwe jest symulowanie zadziałania wejść czujek ruchu. Możemy zobaczyć, w jaki sposób rozświetlają się świtała schodów, bez "biegania po nich".

Zarówno wykrycie ruchu, jak i świecenie LED-ów jest prezentowane na ekranie urządzenia.

Obsługa półpiętra.

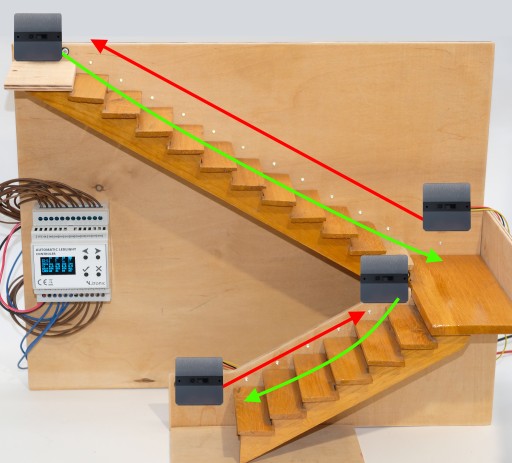

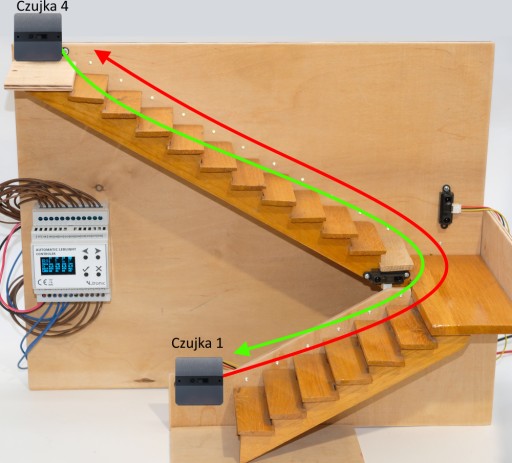

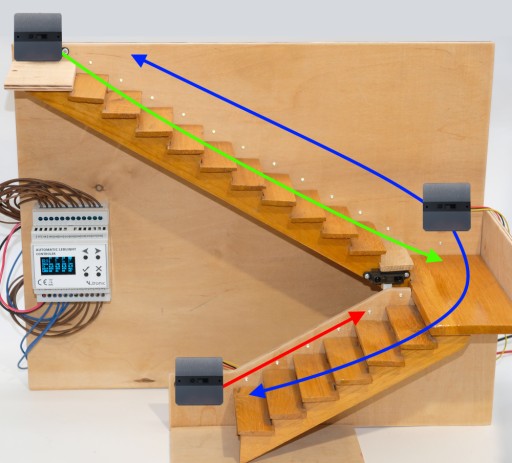

Na rysunku widać konfigurację urządzenia umożliwiająca obsługę półpiętra.

Czujka nr 1 i 2 realizuje sterowaniem animacją A1 i A2, które sterują diodami LED1 - LED6. Jeśli czujka 1 wykryje ruch, to rozświetlą się stopnie od 1 do 6 (Animacja A1). Natomiast zadziałanie czujki nr 2 wyzwoli animację A2. Czyli kolejne zapalanie diod od 6 do 1.

Czujki 3 i 4 realizują animacje A3 i A4. Mamy tu sterowanie LED-ami od 7 do 18. Czujka nr 3 wyzwala animację A3, czyli zapala diody od 10 do 18 (wchodzimy na piętro). Czujka nr 4 wyzwala Aktywuje zapanie LED-ów od 18 do 7 (schodzimy z piętra na półpiętro).

Do każdej Animacji (A1 - A4) możemy przypisać inne schodki.

Animacje działają niezależnie od siebie. Jeśli dwie osoby idą z dwóch przeciwnych kierunków, aktywują się dwie animacje np. A3 i A4, które zbiegną się ze sobą z dwóch kierunków. Wyłączenie tych animacji (wygaszenie schodków), nastąpi gdy spełnione będą warunki wyłączenia zarówno animacji A3 jak i A4. W czasie działania animacji A3 i A4 nic nie stoi na przeszkodzie, by animacja A1, się aktywowała, w momencie wejścia kolejnej osoby na schody z parteru. Analogicznie działanie animacji A1, nie przeszkadza w aktywacji animacji A3 czy A4.

Ledy wyłącza się po czasie T3 (Ustawienia) gdy na czujce wyzwalającej i blokującej nie będzie sygnału wykrycia ruchu. Ma to zastosowanie gdy przykładowo wchodzimy po schodach i zatrzymamy się przy jakiejś czujce ruchu. Skoro jesteśmy jeszcze na schodach, to nie chcemy, aby światło zgasło.

• W ustawieniach urządzenia możemy określić maksymalny poziom jasności, do jakiego mają rozświetlać się diody.:

  Ta funkcjonalność może mieć zastosowanie, gdy wieczorami nie chcemy, by schody świeciły zbyt mocno.

• Metody gaszenia schodków:

  Sekwencyjnie — jeden za drugim wybieramy kierunek gaszenia.

  Wszystkie razem.

• Oddzielnie definiujemy czasy:

  T1 czas rozświetlania pojedynczego schodka,

  T2 czas oczekiwania po rozświetleniu,

  T3 czas gaszenia pojedynczego schodka.

Aukcja dotyczy samego sterownika AutoSteps z 4 czujkami ruchu StepSensor

Do podłączenia przewodów w urządzeniu umieszczono listwy zaciskowe o rozstawie 5,08 mm i maksymalnej średnicy 1.5 mm2.

1. V+: dodatni zacisk zasilania
2. GND: ujemny zacisk zasilania
3. I1: wejście nr 1
4. I2: wejście nr 2
5. I3: wejście nr 3
6. I3: wejście nr 4
7. O1: wyjście nr 1
8. O2: wyjście nr 2
9. O3: wyjście nr 3
10. O4: wyjście nr 4
11. O5: wyjście nr 5
12. O6: wyjście nr 6
13. O7: wyjście nr 7
14. O8: wyjście nr 8
15. O9: wyjście nr 9
16. O10: wyjście nr 10
17. O11: wyjście nr 11
18. O12: wyjście nr 12
19. O13: wyjście nr 13
20. O14: wyjście nr 14
21. O15: wyjście nr 15
22. O16: wyjście nr 16
23. O17: wyjście nr 17
24. O18: wyjście nr 18

Urządzenie zasilamy poprzez podanie napięcia stałego z zakresu 12 - 24 V na zaciski 1 i 2.

Sterownik wymaga zasilania w zakresie 5 do 29 V DC. Tak szeroka tolerancja napięcia zasilania umożliwia, zasilanie urządzenia z tego samego źródła, co sterowane punkty świetlne.

Moc zasilacza powinna być tak dobrana, by nie była niższa niż moc pobierana przez sterownik (1,5 W) i wszystkie punkty świetlne w czasie 100%  jasności. Zaleca się By ta moc była minimum 10% większa.

Na zdjęciu obok sterownik zasilany z zasilacza 12 V DC, 60 W.
