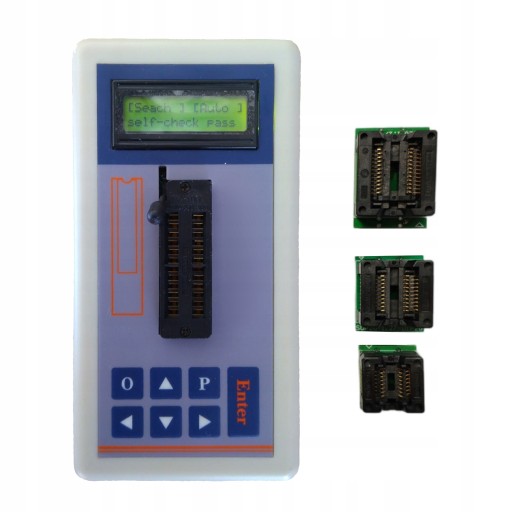

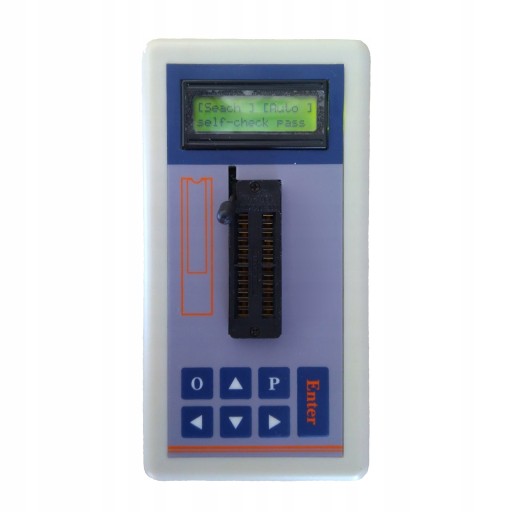

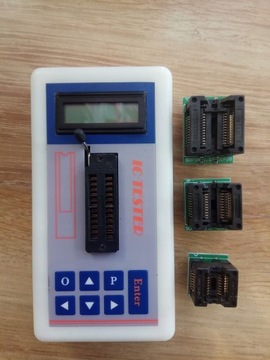

Тест транзисторов, тестер интегральных схем ТШ-06ф

Wielofunkcyjny tester konserwacji specjalnie zaprojektowany dla personelu zajmującego się konserwacją pierwszej linii, możesz wybrać różne tryby testowe tryb 5 v, tryb 3.3 v, tryb automatyczny itp. Może testować 74ch, 74ls, CD4000, HEF400, 4500, wzmacniacze operacyjne, układy interfejsów, Transoptor, automatyczne rozpoznawanie tranzystorów, rozpoznawanie wartości regulatora napięcia lamp Zenera itp. Wbudowane ponad 1300 typów modeli danych chipowych i ponad 420 typów modeli danych tranzystorowych, obejmujące większość typowych urządzeń w obrębie 24 pinów, co może znacznie zmniejszyć obciążenie konserwacyjne i poprawić wydajność konserwacji.

Różnica między programistą a testerem:

Główną funkcją programatora jest programowanie, a nie testowanie urządzeń. Testowanie urządzeń to tylko dodatkowa funkcja. Odczyt stanu logicznego to wszystko io. Nie potrafi odróżnić 74HC od 74LS i nie może rozróżnić różnicy między CD4000 a HEF4000. Trochę zdrowy rozsądek w elektronice Wszyscy wiedzą, że 74hc i 74ls przyjmują różne standardy poziomów logicznych, a CD4000 nie jest w pełni odpowiednikiem HEF4000. Na przykład CD4068, CD4078 i HEF4068, HEF4078 mają różnice w funkcjach logicznych, których nie można zastąpić. Takie urządzenia stanowią pewną proporcja.

Chipy cyfrowe mają głównie standardy poziomu TTL i standardy poziomu COMS, a konserwacja jest całkowicie oceniana zgodnie z ich standardami poziomu, aby zapewnić testowalność. Zasadniczo programista może tylko sprawdzić, czy jego funkcja logiczna jest poprawna, ale nie może przetestować wartości progowej. Na przykład: wyszukaj 74HC00 za pomocą programatora, programator wyświetli tylko 7400, ale nie pokaże, który to poziom standardu. Gdy testowany układ starzeje się, zdolność jazdy jest zmniejszona, a inne miękkie usterki programista nie może go w ogóle przetestować. Konserwacja jest oceniana na podstawie wartości progowej.Podobnie, jeśli wyszukasz 74HC00, wyświetli się 74HC00, a gdy wyszukasz 74LS00, wyświetli się 74LS00. Lub jeśli przetestujesz układ LS w trybie HC, zostanie to uznane chip jest uszkodzony! I tak dalej i odwrotnie.

Uwaga: rzeczywiste użycie testera bez możliwości oceny wartości progowej, celem projektowania tej maszyny jest służenie branży konserwacyjnej najlepszą metodą testowania, proszę nie porównywać tej maszyny z prostym testerem oceny modelu. Wewnątrz maszyny znajduje się aż 12 sztuk różnych układów cyfrowych i analogowych! Istnieje również duża liczba rezystorów i kondensatorów, tranzystorów, cewek indukcyjnych i tak dalej. Tylko dla testu!

P: Co to jest testowanie obciążenia?

Odpowiedź: Stąd znaczenie nazwy.On-load test oznacza, że każdy pin wyjściowy chipa jest obciążony określonym obciążeniem w teście chipa, dzięki czemu nie działa w stanie bez obciążenia, ale jest bliżej Stan pracy układu w rzeczywistym obwodzie. W porównaniu z testem bez obciążenia, test obciążenia polega na tym, że może testować chipy z miękkimi usterkami, takie jak zmniejszona zdolność napędu, normalne funkcjonowanie, ale starzenie się i słaba awaria. Programiści na ogół stosują test bez obciążenia, testerzy obwodów scalonych zazwyczaj używają testu pod obciążeniem, a testerzy na dużą skalę stosują test zmiennej impedancji z wieloma obciążeniami z większą dokładnością. Ta maszyna wykorzystuje test stałego obciążenia, efekt jest gorszy niż komputer główny i lepszy niż test bez obciążenia.

P: Jakie jest znaczenie testu progowego?

Odpowiedź: Test funkcjonalny jest podstawowym testem.Gdy chip jest poważnie uszkodzony, taki jak awaria, przerwa w obwodzie itp., można to zidentyfikować tylko za pomocą testu funkcjonalnego. Podkreślono znaczenie testu progowego dla starzenia się wiórów i spadku siły napędowej. Na schemacie poniżej vt4 i vt5 w układzie logicznym będą miały spadek wartości beta po starzeniu się, co spowoduje niestandardowy poziom wyjściowy.Na rzeczywistej płytce drukowanej wydajność może być czasami normalna, a czasami nienormalna, lub usterka znika mimo zmiany temperatury... Użyjmy przykładu: użyj chipa 74, aby podłączyć rezystor szeregowo do jednego z jego pinów wyjściowych, aby zasymulować starzenie się chipa i spadek siły napędowej.Programista na filmie jest domowym programistą pewnej marki z cena rynkowa ponad 3000 juanów. Widać, że programista nie jest w stanie zidentyfikować starzejących się urządzeń ani rozróżnić typów, ale konserwację można łatwo zidentyfikować. (Proszę nie zrozum źle, że nie ma zamiaru oczerniać żadnej marki programistów, inne marki programistów są takie same, powodem jest to, że projekt struktury sprzętu jest inny dla różnych celów.

P: Czy istnieje test okrężny?

Odpowiedź: 1 11 testów znajduje się w katalogu wyszukiwania, a 12 testów znajduje się w innych katalogach, czyli 12 testów jest wykonywanych bez jednokrotnego wciśnięcia klawisza Enter.Jeśli jeden test nie powiedzie się, chip jest uważany za wadliwy. .

P: Czy można zaktualizować bazę danych?

Odpowiedź: Tak. Aktualizacja wymaga modułu pobierania TTL 232 obr./min. Przyjaciele w potrzebie mogą skorzystać z tego linku.

Wprowadzenie do zasady działania:

Konserwacja wykorzystuje 2 baterie AA, niskie zużycie energii i łatwe do zakupu. Naciśnij klawisz Enter przez ponad 2 sekundy, aby włączyć urządzenie. Po włączeniu urządzenia automatycznie przeprowadzi autotest. Po pomyślnym zakończeniu autotestu napięcie akumulatora zostanie wykryte i wyświetlone na ekranie (typ 06 pokazuje napięcie systemu) Gdy moc jest zbyt niska, wymień baterię, aby zapewnić dokładność pomiaru. Jeśli nie ma alarmu, można rozpocząć pracę pomiarową. AD tej maszyny to 10-bitowy AD, a teoretyczna rozdzielczość napięcia 5 V wynosi 0,0048 V. Nie nadaje się do pomiaru tyrystorów dużej mocy ze względu na zastosowanie zasilania bateryjnego. Wartość stabilizacji napięcia lampy Zenera powinna opierać się na rzeczywistym pomiarze, a nie tylko na wartości nominalnej. Domyślnym katalogiem po uruchomieniu jest katalog wyszukiwania.

Lista wysyłkowa: jeden host konserwacyjny bez baterii jedna prosta instrukcja

Model: TSH-06F

Typ: tester ic

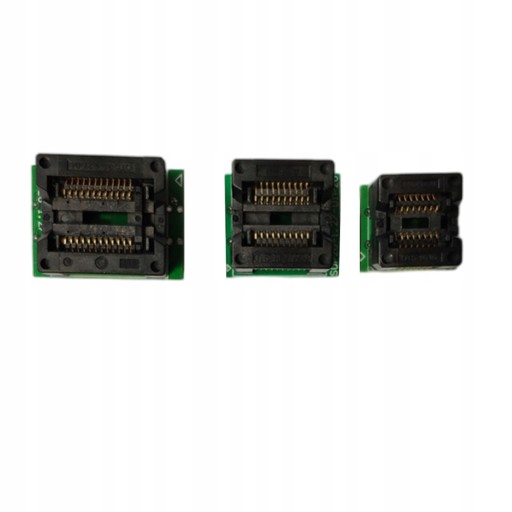

Specyfikacja: 3 miejsca badawcze gospodarza

Nazwa handlowa: Tester obwodów scalonych

Waga towaru: 120g

Rozmiar produktu: 130mm do 70mm do 30mm

Opakowanie: antystatyczne opakowanie worków

Załącznik: Jeden angielski instrukcja obsługi
