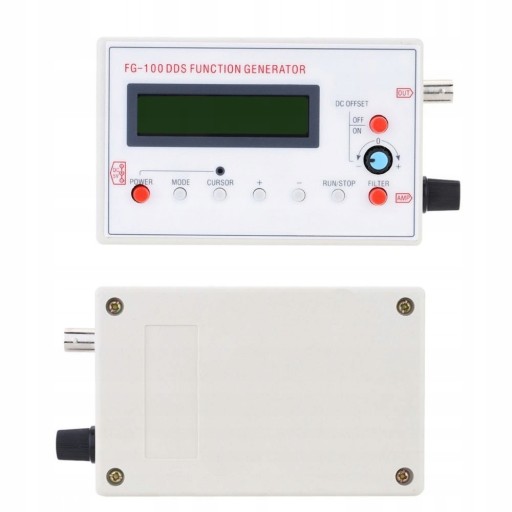

Модуль функционального генератора сигналов FG-100 DDS

Cechy:

1. Kompaktowy rozmiar, pełne funkcje, prosta obsługa, łatwy do przenoszenia.

2. Może być zasilany przez adapter lub baterię litową.

3. Dobra dokładność i stabilność częstotliwości DDS są odpowiednie do kalibracji współczynnika czasu skanowania oscyloskopu.

4. Wyjście fali prostokątnej, odpowiednie do regulacji tłumika oscyloskopu i charakterystyki impulsu sondy.

5. Wraz z oscyloskopem może być używany do testowania i debugowania obwodów elektronicznych, charakterystyki częstotliwościowej i testu odpowiedzi impulsowej oraz pomiaru wzmacniaczy audio.

Wskaźniki techniczne:

1. Zakres częstotliwości: sinusoida 1Hz-500kHz (gdy amplituda wyjściowa jest płaska do 200kHz, amplituda wyjściowa będzie się zmniejszać wraz ze wzrostem częstotliwości), inne przebiegi 1Hz-50kHz (ale górna granica regulowanej częstotliwości nie jest ograniczone, jeżeli Wymagania dotyczące zniekształceń i wstrząsów nie są wysokie, a częstotliwość używania może zostać dodatkowo zwiększona).

2. Rozdzielczość: 1Hz.

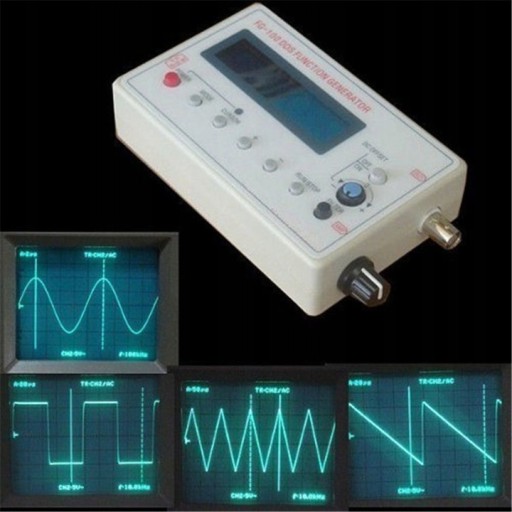

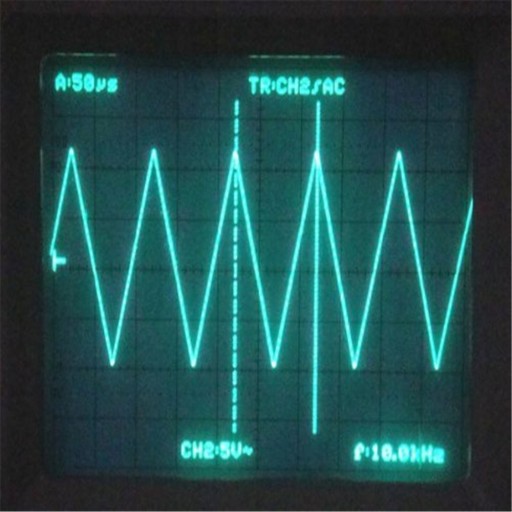

3. Przebieg wyjściowy: fala sinusoidalna, fala prostokątna, fala trójkątna, fala piłokształtna do przodu, fala piłokształtna odwrotna, elektrokardiogram, fala szumów.

4. Zniekształcenie fali sinusoidalnej: <1% poniżej 1 kHz, <0,5% powyżej 1 kHz.

5. Amplituda wyjściowa: maksymalnie ± 10 V (P-P).

6. Impedancja wyjściowa: 50 omów.

7. Przesunięcie DC: maksymalnie ± 10 V, z funkcją wyłączania.

8. Wszystkie parametry ustawień można zapisać

9. Istnieją filtry, które można włączać i wyłączać, które można dobrze dostosować do wyjścia przebiegów sinusoidalnych i impulsowych.

10. Zasilanie: DC3.7-10V. Zaleca się użycie zasilacza DC5V lub baterii litowej 3.7V.

Pakiet zawiera:

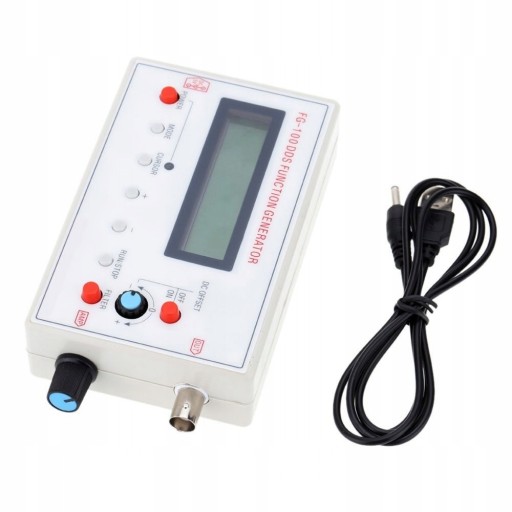

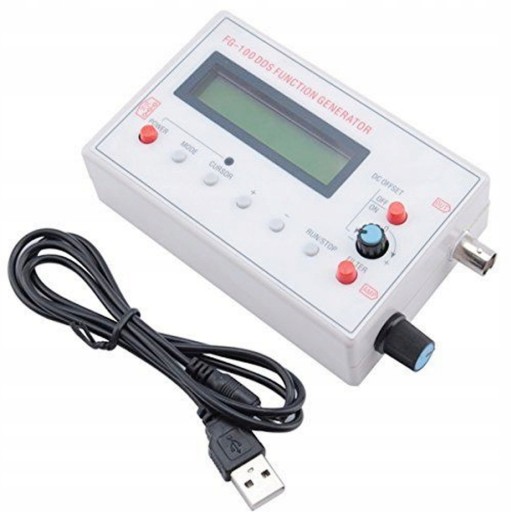

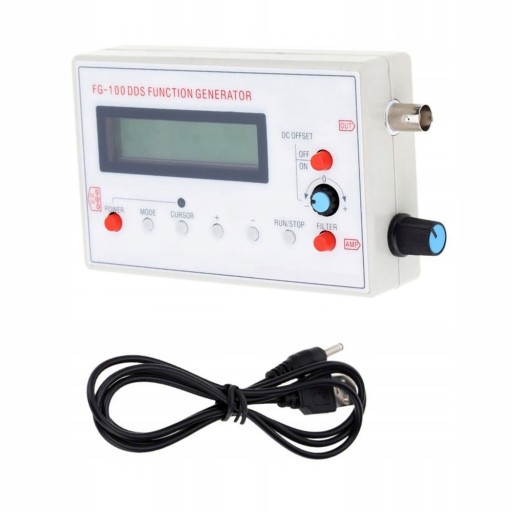

1 x generator sygnału funkcji DDS

1 x kabel zasilający USB na prąd stały
