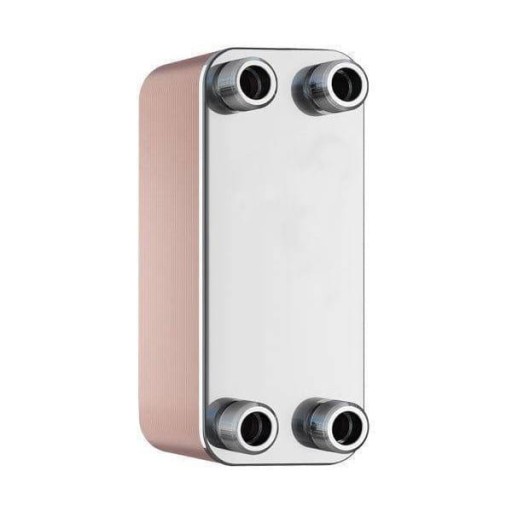

ГЕКСОННЫЙ (SECESPOL) 50-ПЛАСТИННЫЙ ТЕПЛООБМЕННИК

SECESPOL PŁYTOWY, LUTOWANY WYMIENNIK CIEPŁA

MODEL: LB31-50-1" ( 50 płytowy )

MOC: DO 55KW

Charakterystyka:

Płytowe lutowane wymienniki ciepła są urządzeniami przepływowymi, przeciwprądowymi. Powierzchnię wymiany ciepła tworzą karbowane płyty ze stali nierdzewnej połączone w pakiet za pomocą lutu miedzianego lub niklowego. Przepływ płynów wymieniających ciepło jest ukierunkowany w co drugi kanał przez płyty grzewcze. Wymienniki wykonane są w całości ze stali nierdzewnej jako konstrukcja nierozbieralna. Szczelność konstrukcji oraz trwale zespolenie płyt zapewnia proces lutowania w piecu próżniowym. Specjalne profilowanie płyt grzewczych zapewnia przepływ o dużej turbulencji. Umożliwia to bardzo efektywną wymianę ciepła oraz zapobiega gromadzeniu się zanieczyszczeń wewnątrz wymiennika.

Zalety:

• Wysoki współczynnik wmiany ciepła
• Male gabaryty przy dużych mocach cieplnych
• Wysoka odporność na zmiany ciśnienia i temperatury
• Zmiana liczby płyt i układu kanałów umożliwia dostosowywanie urządzenia do indywidualnych potrzeb odbiorcy
• Prosty montaż i demontaż

Materiały:

• Płyty i przyłącza: stal nierdzewna;
• Lutowanie: miedź i nikiel.

Zastosowanie:

• Centralne ogrzewanie
• Ogrzewanie cieplej wody użytkowej
• Systemy ogrzewania słonecznego, geotermicznego
• Wymiana ciepła w procesach przemysłowych
• Skraplacze i parowniki w pompach ciepła
• Przemysłowe instalacje chłodzące (chłodnice oleju)
• Chłodnictwo

Parametry pracy:

• Max. ciśnienie: 30,0 bar
• Max. temperatura: 230 st C
• Min. temperatura: -10 st C
• Czynnik roboczy: woda, glikol, para wodna

Standardowa lokalizacja przyłączy (w przeciwprądzie):

• K1 - wlot czynnika grzewczego
• K2 - wylot czynnika ogrzewanego
• K3 - wlot czynnika ogrzewanego
• K4 - wylot czynnika grzewczego

Parametry konstrukcyjne:

• Pow. wymiany ciepła - typ: płyta karbowana
• Pow. wymiany ciepła - wielkość: 1,5 m2
• Objętość str. gorącej: 1,2 l
• Objętość str. zimnej: 1,2 l
• Waga: 7,8 kg

Wymiary:

• A: 68 mm
• B: 232 mm
• C: 286 mm
• D: 117 mm
• E: 28 mm
• F: 129 mm

Typ przyłączy:

K1, K2, K3, K4: Gwint zewnętrzny G 1 cal

Produkty firmy są wykonywane zgodnie z systemem zapewnienia jakości oraz spełniają wymagania standardów .

SECESPOLISO 9001:2000PED 97/23/EC

Schemat instalacji z wykorzystaniem wymiennika

1. Pompa obiegowa
2. Wymiennik płytowy
3. Automatyczny zawór odpowietrzający
4. Zawór zwrotny
5. Filtr
6. Zawór odcinający

Do podłączenia układu otwartego, w którym pracuje kominek z płaszczem wodnym, z instalacją pracującą w systemie zamkniętym można wykorzystać gotowe zestawy wymiennikowo - pompowe.

W zestawie rozróżniamy dwie strony: pierwotną (kominkowa czyli układu otwartego) oraz stronę wtórną (instalacji C.O układu zamkniętego). Integralną częścią tego układu to płytowy wymiennik ciepła. Przepływ czynnika po obu stronach musi odbywać się w układzie przeciwprądowym, natomiast parametry przepływy należy tak dobrać aby różnica temperatur oscylowała w granichach około 5 st Celsjusza.
