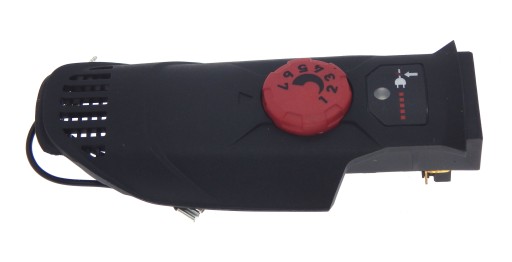

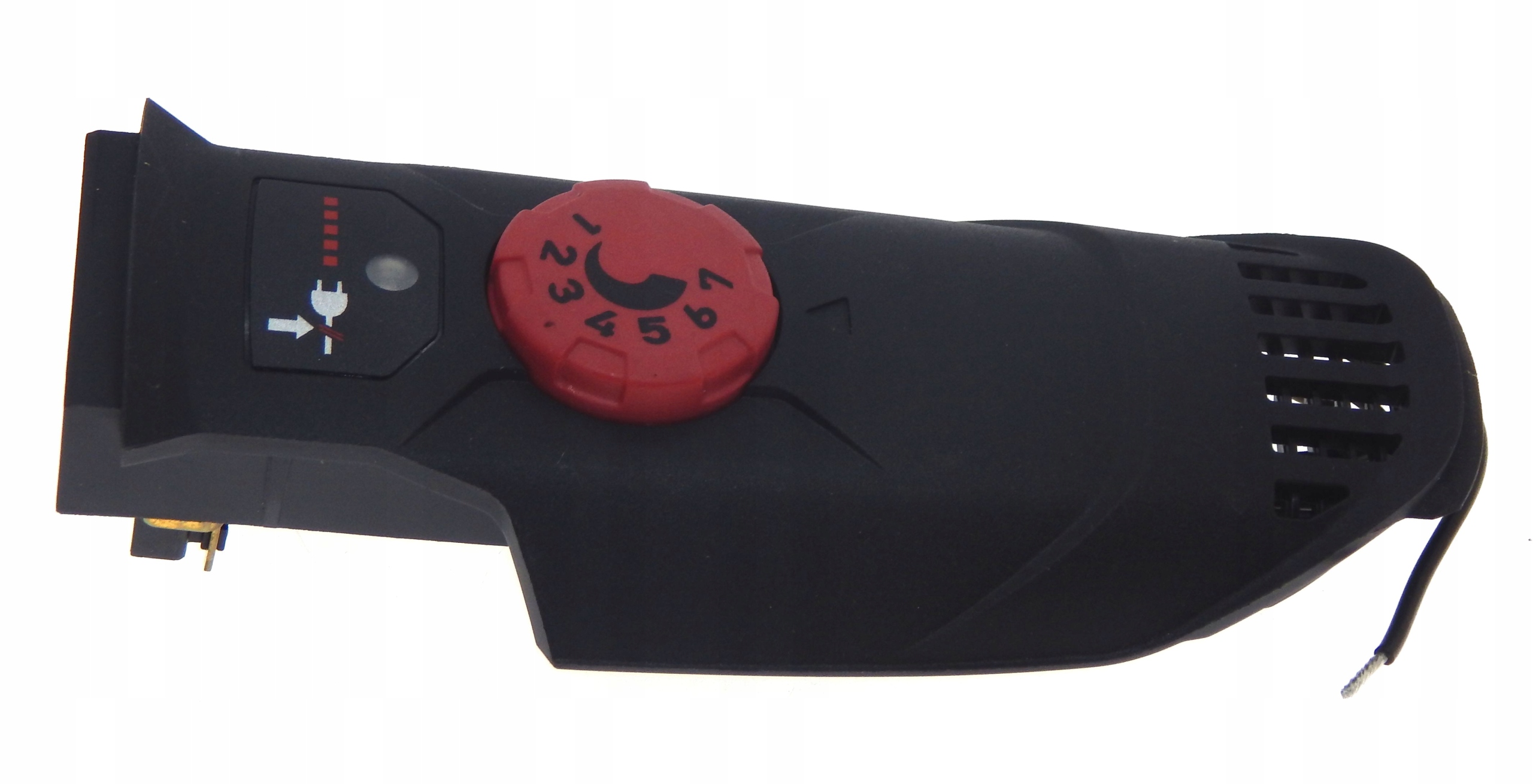

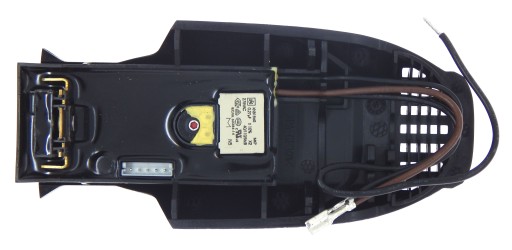

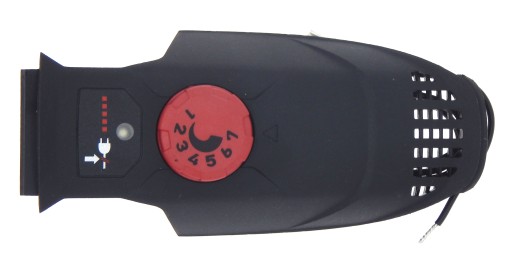

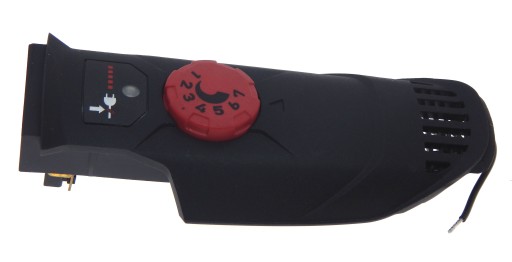

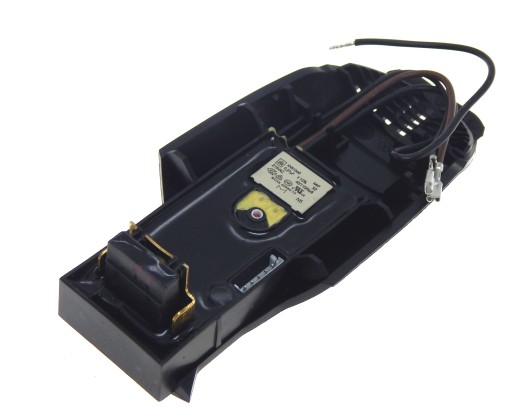

Электроника Metabo для перфоратора UHEV 2860-2 Quick

/ Metabo regulator / moduł elektroniki / elektronika do młotowiertarki UHEV 2860-2 Quick

• Producent: Metabo
• Kod producenta: 343085150
• Pozycja na schemacie: 9 - UHEV 2860-2 Quick (00713000)

Zastosowanie:

Młotowiertarka

• UHEV 2860-2 Quick (00713000)
• UHEV 2860-2 Quick (00713180)
• UHEV 2860-2 Quick (00713190)
• UHEV 2860-2 Quick (00713380)

Wiertarka udarowa

• SBEV 1000-2 (00783000)

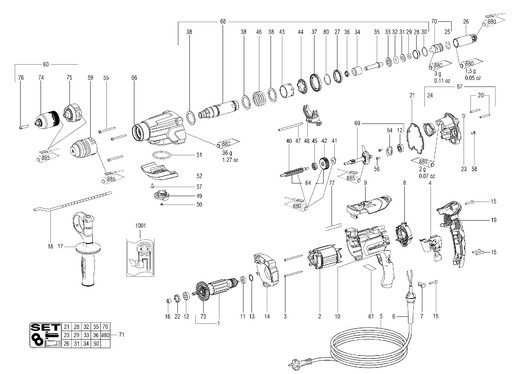

Spis części do UHEV 2860-2 Quick (00713000)

Pozycja ; Ilość ; Numer urządzenia ; Opis

1 ; 1 ; 310011650 ; WIRNIK KOMPLET.,230 V (Z TACHOMETREM)

2 ; 1 ; 311011630 ; STOJAN ZE STOJANEM,230 V

3 ; 2 ; 141118260 ; BLACHOWKRĘT SOCZEWKOWY

4 ; 1 ; 343410950 ; WYŁĄCZNIK

5 ; 1 ; 344486730 ; PRZEWÓD Z CEE WTYCZKA

6 ; 1 ; 343394300 ; PRZELOTKA PRZEWODU

7 ; 1 ; 343362490 ; OPASKA ZACISKOWA PRZEWODU

8 ; 1 ; 316051960 ; MODUŁ SZCZOTKOTRZYMACZA,230V

9 ; 1 ; 343085150 ; MODUŁ ELEKTRONIKI,230V 50/60Hz

10 ; 1 ; 315013700 ; OBUDOWA SILNIKA

11 ; 1 ; 143115690 ; ŁOŻYSKO KULKOWE,6x19x6

12 ; 1  ;143114880 ; ŁOŻYSKO KULKOWE 8X22X 7

13 ; 1 ; 143192430 ; O - RING

14 ; 1 ; 343438040 ; KOŁNIERZ POŚREDNI

15 ; 4 ; 141117060 ; BLACHOWKRĘT SOCZEWKOWY

16 ; 1 ; 343376040 ; PIERŚCIEŃ USZCZELNIAJACY

17 ; 1 ; 314001460 ; RĘKOJEŚĆ Kompl.

18 ; 1 ; 341511630 ; OGRANICZNIK GŁĘBOKOŚCI

19 ; 1 ; 343438030 ; PRZYKRYWKA RĘKOJEŚCI

20 ; 2 ; 341520230 ; KOŁEK WALCOWY

21 ; 1 ; 344101780 ; USZCZELKA

22 ; 1 ; 344095920 ; AMORTYZATOR GUMOWY

23 ; 1 ; 344070670 ; USZCZELKA FILCOWA

24  ;1 ; 341006300 ; PIERŚCIEŃ ŁOŻYSKA

25 ; 1 ; 143195350 ; O - RING

26 ; 1 ; 341211330 ; PANEWKA WZBUDZAJĄCA Kompl.

27 ; 1 ; 341071750 ; ZAPADKA

28 ; 1 ; 341059760 ; TULEJKA CHWYTAKA

29 ; 1 ; 143195210 ; O - RING

30 ; 1 ; 141156560 ; PIERŚCIEŃ ROZPRĘŻNY

31 ; 1 ; 339007190 ; PODKŁADKA

32 ; 1 ; 143195150 ; O - RING

33 ; 1 ; 341013470 ; PIERŚCIEŃ PODPOROWY

34 ; 1 ; 341005950 ; TULEJA

35 ; 1 ; 341212200 ; BIJAK

36 ; 1 ; 143195380 ; PROMIENIOWA DŁAWNICA WALU

37 ; 1 ; 340004450 ; KÓŁKO POŚREDNIE

38 ; 3 ; 339007150 ; PODKŁADKA

40 ; 1 ; 340004490 ; WAŁEK Z ZĘBNIKIEM

41  ;1 ; 339134350 ; BLACHA PROWADZĄCA

42 ; 1 ; 340013090 ; Stirnrad schraegverzahnt

43 ; 1 ; 341071830 ; PIASTA SPRZĘGŁA

44 ; 1 ; 340004530 ; KOŁO KLOWE

45 ; 1 ; 340004460 ; TULEJKA SPRZĘGŁA

46 ; 1 ; 342004060 ; SPRĘŻYNA

47 ; 1 ; 341540220 ; PRZESUWKA

48 ; 1 ; 316062550 ; WODZIK Kompl.

49 ; 1 ; 316062450 ; PRZYCISK WYŁĄCZNIKA Kompl.

50 ; 1 ; 343376750 ; PLOMBA

51 ; 1 ; 143195870 ; O - RING

52 ; 1 ; 343438240 ; POKRYWA OBUDOWY,UHE

54 ; 1 ; 339137180 ; POKRYWA ŁOŻYSKA

55 ; 3 ; 141118840 ; BLACHOWKRĘT SOCZEWKOWY

56 ; 2 ; 141119570 ; WKRĘT (DIN7985)

57 ; 1 ; 141116130 ; BLACHOWKRĘT SOCZEWKOWY

58 ; 1 ; 141123980 ; WKRĘT

59 ; 1 ; 316071590 ; UCHWYT SZYBKOMOCUJĄCY

60 ; 1 ; 316047500 ; UCHWYT SZYBKOMOCUJĄCY Z ADAPTEREM

61 ; 1 ; 338066900 ; TABLICZKA ZNAMIONOWA

64 ; 1 ; 316065240 ; WAŁEK POŚREDNI PEŁNY Kompl.

66 ; 1 ; 316063980 ; OBUDOWA PRZEKŁADNI Kompl.

67 ; 1 ; 316063990 ; KOŁNIERZ PRZEKŁADNI KOMPL.

68 ; 1 ; 316069070 ; TULEJA WIERTARSKA Kompl.

69 ; 1 ; 316064010 ; NAPĘD ZE SKOŚNĄ OSIĄ Kompl.

70 ; 1 ; 316065360 ; BIJAK Kompl.

71 ; 1 ; 316064020 ; ZESTAW KONSERWACYJNY SDS

73 ; 1 ; 330001830 ; WENTYLATOR

74  ;1 ; 301003140 ; UCHWYT SZYBKOMOCUJĄCY,1,5-13

75 ; 1 ; 316050630 ; PRZEJŚCIÓWKA Z GWINTEM

76 ; 1 ; 341703360 ; ŚRUBA

80 ; 1 ; 141156360 ; PIERŚCIEŃ ROZPRĘŻNY

880 ; 1 ; 344130800 ; SMAR GF 126

885 ; 1 ; 344131210 ; TUBKA SMAR,50g Klueber Microlube GL 261

1001 ; 1 ; 338506130 ; PLAN OKABLOWANIA
