696 16-kanałowy analogowy multiplexer CD4067 Ardui

⬇️Opis produktu⬇️ ⭐Polski sprzedawca!⭐

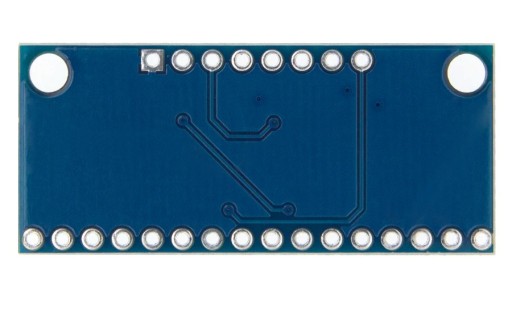

⚡ 16-kanałowy analogowy multiplexer CD4067 ⚡

☑️ Zastosowanie:

✔️ Moduł z 16-kanałowym multiplekserem CD4067 pozwala na podłączenie 16 sygnałów analogowych do jednego wejścia mikrokontrolera.

✔️ Układ może również pracować także z sygnałami cyfrowymi oraz jako demultiplekser. Oznacza to, że z jednego wyprowadzenia można podłączyć 16 sygnałów lub do jednego wyprowadzenia można podłączyć 16 czujników.

✔️ Moduł posiada 4 linie sterujące . Moduł pracuje także z sygnałami cyfrowymi. Oznacza to, że można go używać do przełączania interfejsów komunikacyjnych.

☑️ Funkcjonalność:

✔️ Układ multipleksera/demultipleksera działa jak przełącznik, który kieruje sygnał ze wspólnego wyprowadzenia (oznaczenie na płytce SIG) do jednego z 16 kanałów (C0 – C15).

✔️ Aby sterować multiplekserem należy podłączyć cyfrowe wyprowadzenia S0 - S3 i podać odpowiedni adres binarny (0000 dla kanału 0, 1111 dla kanału 15).

☆ Napięcie zasilania: 2 – 6V DC

☆ Ilość kanałów: 16

☆ Prąd wyjściowy na kanał: do 25mA

☆ Czas odpowiedzi: 6ns

☆ Oporność: 70Ohm (dla 4,5V), 60Ohm (dla 6V)

☆ Temperatura pracy: -55 – 125°C

☆ Wymiary: 40 x 18 x 3,6 mm
