QIANLI LC-IR01 ТЕПЛОВИЗИОННАЯ КАМЕРА ДЛЯ РЕМОНТА ПЕЧАТНЫХ ПЛАТ

NSE0000110

KAMERA TERMOWIZYJNA QIANLI LC-IR01

DO DETEKCJI USZKODZEŃ ELEMENTÓW NA PCB

G W A R A N C J A  -  24  M I E S I A C E

Qianli LC-IR01 to urządzenie do szybkiej diagnostyki usterek na laminatach PCB.

Jest pierwszym na świecie urządzeniem w którym zastosowano technologię podwójnego spektralnego pozycjonowania z przeplotem.

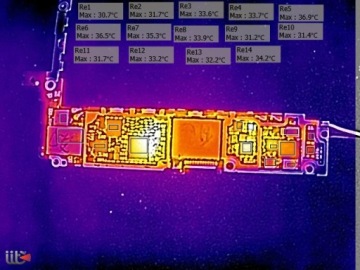

Dzięki wydajnemu oprogramowaniu do inteligentnej analizy obrazu po stronie PC, zastosowaniu inteligentnych algorytmów, kamera podaje temperaturę roboczą dowolnego elementu płyty głównej na żywo oraz wskazuje różnice temperatur w jej obszarach.

Dzięki analizie porównawczej płyty głównej przed i po naprawie może szybko i dokładnie zidentyfikować problematyczne układy lub obszary, a tym samym znacznie przyspieszyć naprawę.

Zestaw składa się z 3 elementów:

• kamery z dwoma obiektywami
• statywu
• oprogramowania do wizualizacji graficznej.

Zespół optyczny składa się dwóch kamer:

• kamery światła widzialnego
• detektora światła podczerwonego.

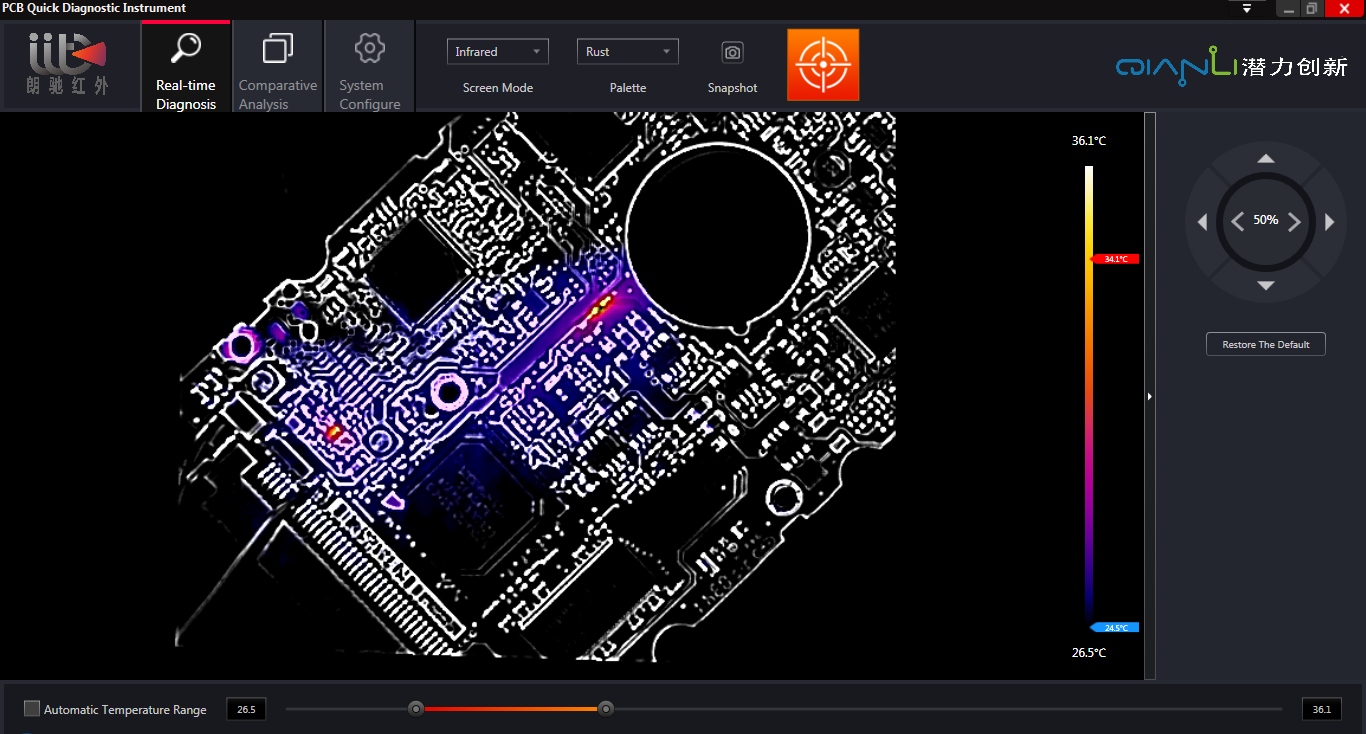

Dzięki oprogramowaniu istnieje możliwość wizualizacji:

• obraz światła widzialnego
• promieniowania światła podczerwonego
• połączenia obrazu światła widzialnego i promieniowania podczerwonego.

Dzięki oprogramowaniu istnieje możliwość wizualizacji:

• obraz światła widzialnego
• promieniowania światła podczerwonego
• połączenia obrazu światła widzialnego i promieniowania podczerwonego.

Aby osiągnąć najlepszą odległość obserwacji zestaw jest wyposażony w regulowany wysięgnik. Dostosowując odległość między urządzeniem a płytką drukowaną można dostosować obraz do wielkości badanej płytki drukowanej.

Również położenie kamery na wysięgniku może być regulowane.

Oprogramowanie posiada funkcje:

• zapisywania zdjęć
• porównywania aktualnego obrazu z wcześniej zapisanymi
• detekcji temperatur w postaci liczbowej oraz graficznej wielu obserwowanych obiektów i obszarów na raz.

Komunikacja między komputerem a kamerą odbywa się poprzez kabel sieciowy ze złączem RJ45.

Istnieje możliwość wyświetlenia obrazu z kamery w lokalnej sieci LAN na dowolnej ilości komputerów tym samym czasie. Dzięki temu kamera znajdzie zastosowanie również do celów dydaktycznych.

Więcej informacji o kamerze i jej zastosowaniu do napraw PCB znajdziesz na YouTube.

Parametry detektora światła podczerwonego:

• Typ detektora: nie chłodzony detektor tlenku wanadu (VOx)
• Rozdzielczość detektora: 160×120
• Zakres długości fali: 7,5-13,5μm
• Pole widzenia: 57°×44°

Parametr kamery światła widzialnego:

• Rozdzielczość: 1920×1080

Interfejs i funkcja wyświetlania:

• Tryb wyświetlania: wizualizacja termiczna
• Wyjście wideo: RJ45
• Format przechowywania zdjęć: JPEG

Cechy fizyczne:

• Rozmiar podstawy: 25x19cm
• Wysokość zestawu: 20cm
• Obszar roboczy: 19,5x18,5mm
• Waga: 2,8 kg (z uchwytem)

Zasilanie:

• Napięcie zasilania: 5-26V DC
• Zużycie energii: 2,2W (maksymalnie 3 W)

Środowisko pracy:

• Zakres temperatury przechowywania: -20° ~ 60°C
• Wilgotność: 95% wilgotności względnej

Parametry pomiaru temperatury:

• Funkcja pomiaru temperatury: pełny zakres pomiaru temperatury
• Dokładność pomiaru temperatury: ± 2°C
• Zakres temperatur: -10°C - 150°C

W skład zestawu wchodzą:

• kamera z podstawą QIANLI LC-IR01
• zasilacz kamery
• kabel sieciowy LAN
• karton
• oryginalne oprogramowanie (wersja angielska)
