Zestaw domofonowy bezsłuchawkowy SANDI

ORNO OR-DOM-BA-933/W

✔️ Bezpośrednie otwieranie furtki lub bramy za pomocą słuchawki

✔️ Możliwość rozbudowy o dodatkową słuchawkę i panel zewnętrzny

✔️ Wejście na posesję za pomocą breloków lub szyfratora

✔️ Wysoki stopień ochrony IP65

✔️ 12 różnych melodii do wyboru z regulacji głośności

✔️ Zasilanie kasety zewnętrznej z unifonu

✔️ Zestaw jest 2-żyłowy, oznacza to szybką i łatwą instalację

Zestaw składa się z

• 1 szt. Słuchawka
• 1 szt. Panel zewnętrzny
• 1 szt. Instrukcja obsługi w języku polskim

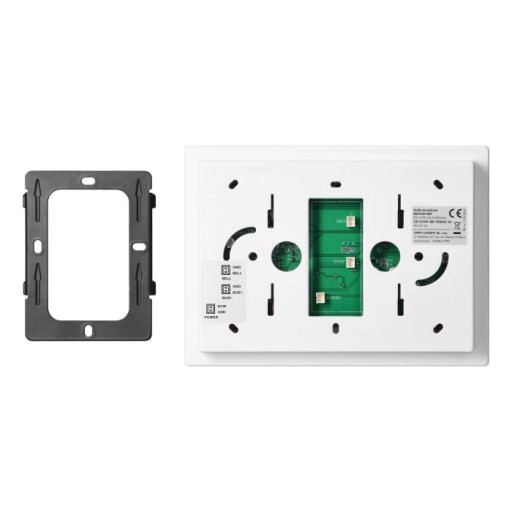

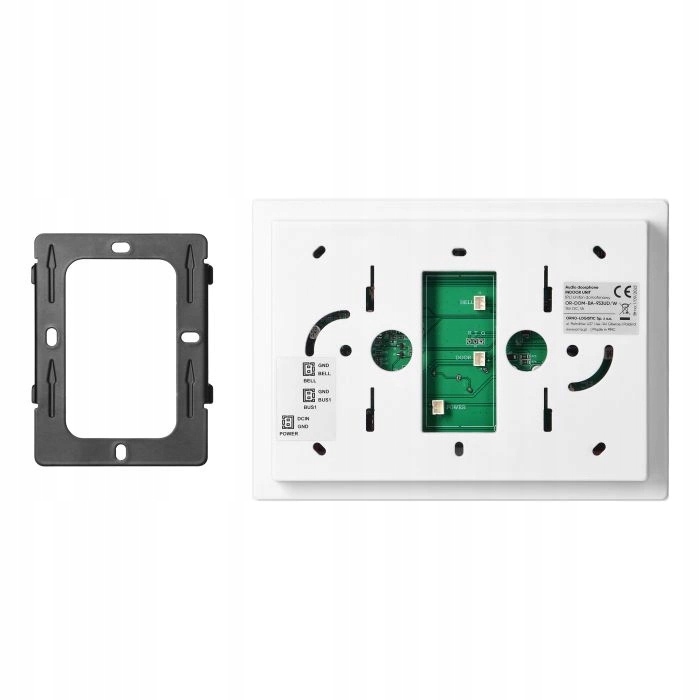

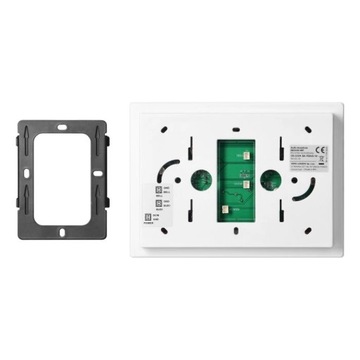

Unifon bezsłuchawkowy

➡️ Wyposażony jest w funkcję dotykową, o niezwykle prostej, intuicyjnej obsłudze

➡️ Przyciśnięcie jednego przycisku uruchamia rozmowę, a sterowanie elektrozaczepem oraz automatem bramowym pozwala na wygodne, zdalne otwieranie furtki lub bramy z unifonu.

➡️ Wygodny brak słuchawki pozbawia użytkownika uciążliwej konieczności jej podnoszenia i odwieszania

➡️ Panel jest wykonany z tworzywa sztucznego w kolorze białym, w rozmiarach 180 x 130 mm.

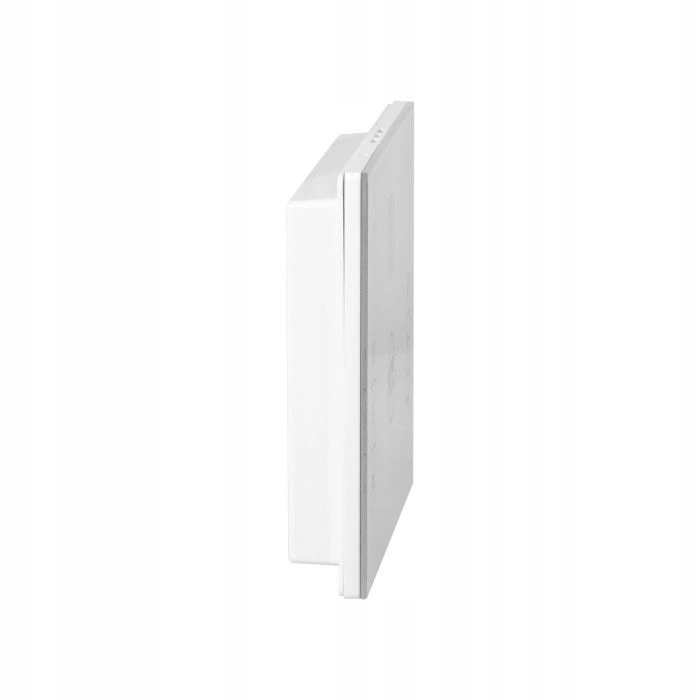

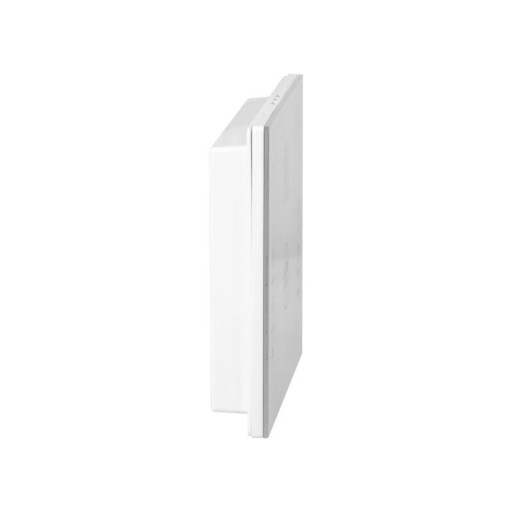

➡️ Montaż natynkowy.

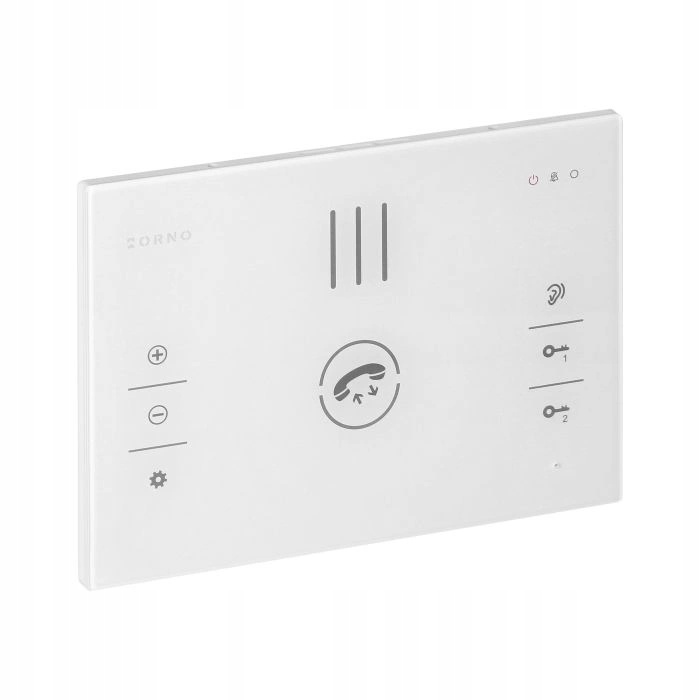

Budowa Unifonu:

• 1. Głośnik
• 2. Mikrofon
• 3. Wybór melodii/ zwiększanie
• głośności dzwonka lub rozmowy
• 4. Wybór melodii/ zmniejszanie
• głośności dzwonka lub rozmowy
• 5. Tryb zmiany melodii (podwójne
• kliknięcie)
• 6. Odebranie/ zakończenie rozmowy
• 7. Wskaźnik funkcji wyciszenia
• 8. Wskaźnik drzwi 1
• 9. Krótkie przyciśnięcie: monitorowanie
• Przytrzymanie: wł./wył. wyciszenia
• 10. Otwarcie drzwi/furtki
• 11. Otwarcie bramy

Kaseta zewnętrzna

➡️ Posiada wbudowany szyfrator z czytnikiem RFID, dzięki któremu można dostać się na posesję za pomocą nie tylko kodu, ale również breloka lub karty zbliżeniowej Mifare.

➡️ Charakteryzuje się niewielkimi wymiarami, zmieści się nawet na wąskim słupku ogrodzeniowym (szerokość zaledwie 48 mm).

➡️ Wysoki stopień ochrony IP65 daje poczucie spokoju o wytrzymałość urządzenia, nawet pod dużą strugą wody.

➡️ Panel jest wykonany ze stali nierdzewnej, w kolorze czarnym.

Budowa Kasety:

• 1. Głośnik
• 2. Mikrofon
• 3. Czytnik kart/breloków zbliżeniowych
• 4. Klawiatura numeryczna
• 5. Przycisk wywołania

Dane techniczne

Zestaw

• Typ: jednorodzinny
• Z funkcją wideo: nie
• Zasilanie: Zasilanie sieciowe
• Napięcie zasilania : 15V DC
• Rodzaj transmisji: przewodowy
• Komunikacja ze smartfonem: nie
• Sposób instalacji: Dwużyłowe
• Ilość przewodów: 2
• Liczba unifonów: 1
• Liczba paneli zewnętrznych: 1
• Możliwość rozbudowy do maks. liczby unifonów: 1
• Możliwość rozbudowy do maks. liczby paneli zewnętrznych: 1
• Sterowanie elektrozaczepem: tak
• Zasilanie elektrozaczepu: dodatkowy zasilacz niewymagany
• System łączenia elektrozaczepu: z panelem zewnętrznym
• Sterowanie automatyką bramową: tak

Unifon

• Sposób montażu unifonu: Montaż natynkowy
• System wolne ręce: tak
• Funkcja Interkomu: nie
• Ilość dźwięków dzwonka: 10
• Regulacja głośności: tak
• Wyciszanie dzwonka wywołania: tak
• Materiał unifonu: Tworzywo sztuczne
• Kolor unifonu: Biały
• Szerokość: 180
• Wysokość: 130
• Głębokość: 26

Panel zewnętrzny

• Liczba przycisków dzwonkowych: 1
• Sposób montażu panelu zewnętrznego: Montaż natynkowy
• Z szyfratorem: tak
• Czytnik kart i breloków zbliżeniowych: tak
• Częstotliwość kart i breloków zbliżeniowych: 13,56MHz
• Miejsce na etykietę/oznaczenie: nie
• Z pokrywą: nie
• Stopień ochrony (IP): IP65
• Materiał panelu zewnętrznego: Stal nierdzewna
• Kolor panelu zewnętrznego: Czarny
• Szerokość panelu: 48
• Wysokość panelu: 133
• Głębokość panelu: 22

Schemat Podłączenia:

❌ Nie należy dokonywać żadnych podłączeń, jeśli urządzenie jest podłączone do sieci 230V/50Hz! Nieprzestrzeganie powyższego zalecenia może doprowadzić do uszkodzenia urządzenia.❌

✔️ Projektując instalację elektryczną należy uwzględnić odpowiedni przekrój przewodów:

• do 30 m - zalecany przewód XzTKMXpw 2 x 2 x 0,5 mm2
• od 30 m do 100 m - zalecany przewód XzTKMXpw 2 x 2 x 0,8 mm2

✔️ Połączenie z ryglem elektromagnetycznym powinno być przeprowadzone przewodem 2 x 0,8 mm2.

✔️ Z zestawem poprawnie współpracuje dowolny elektrozamek o napięciu zasilania 12VDC i poborze prądu max. 300 mA. Całkowita długość instalacji nie może przekroczyć 100 metrów.

❌ Nie zalecamy stosowania przewodów typu skrętka komputerowa❌

1. Panel Zewnętrzny
2. Elektrozaczep 12V DC, max.300mA
3. Przycisk Wyjścia
4. Unifon
5. Zasilacz 15V DC
6. Dzwonek
7. Brama

❌ Zestaw nie zawiera przewodów do podłączenia oraz elektrozaczepu! ❌
