Метроном 2.0 для TDA1540

Metronome 2.0 dla TDA1540

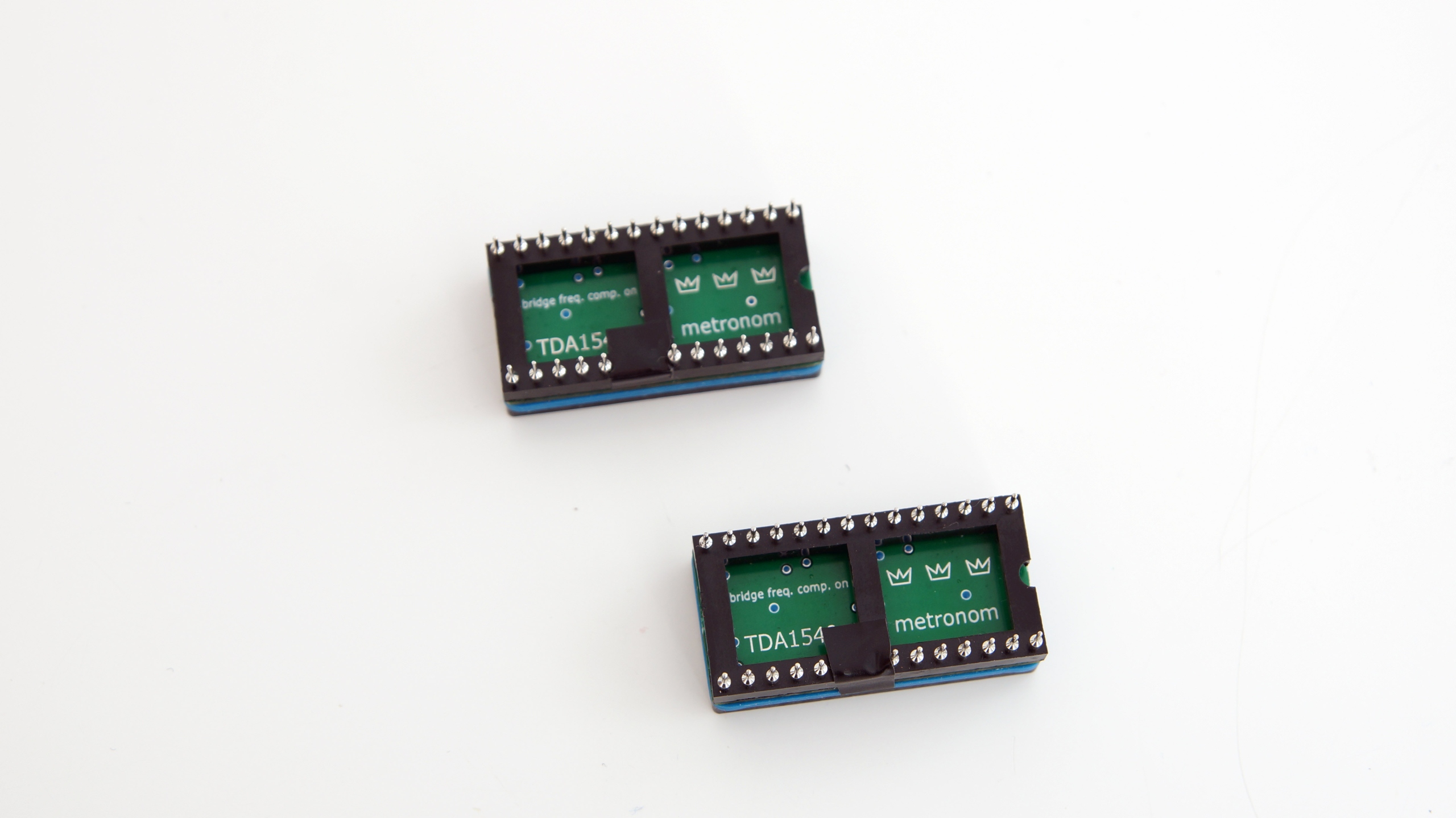

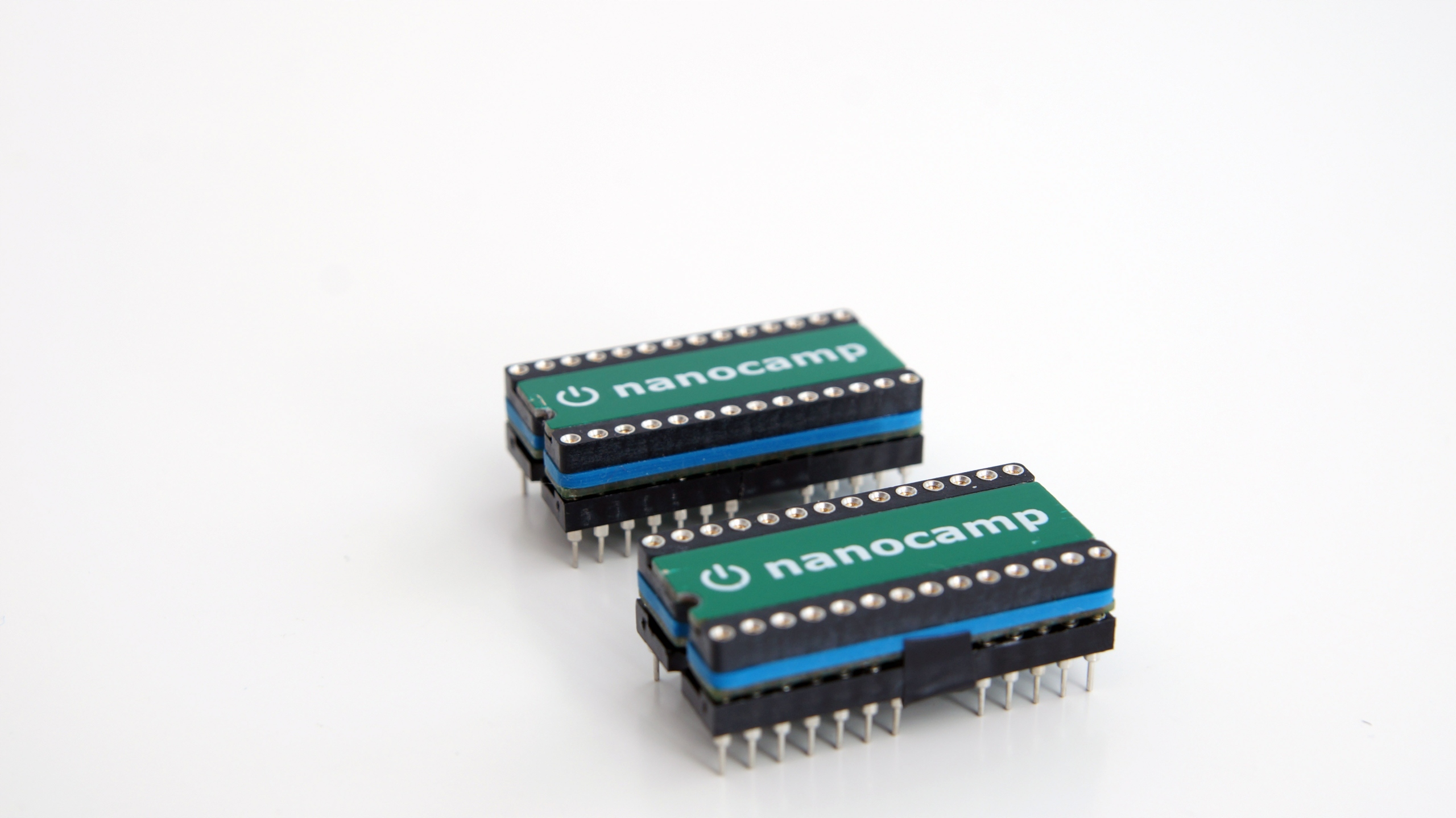

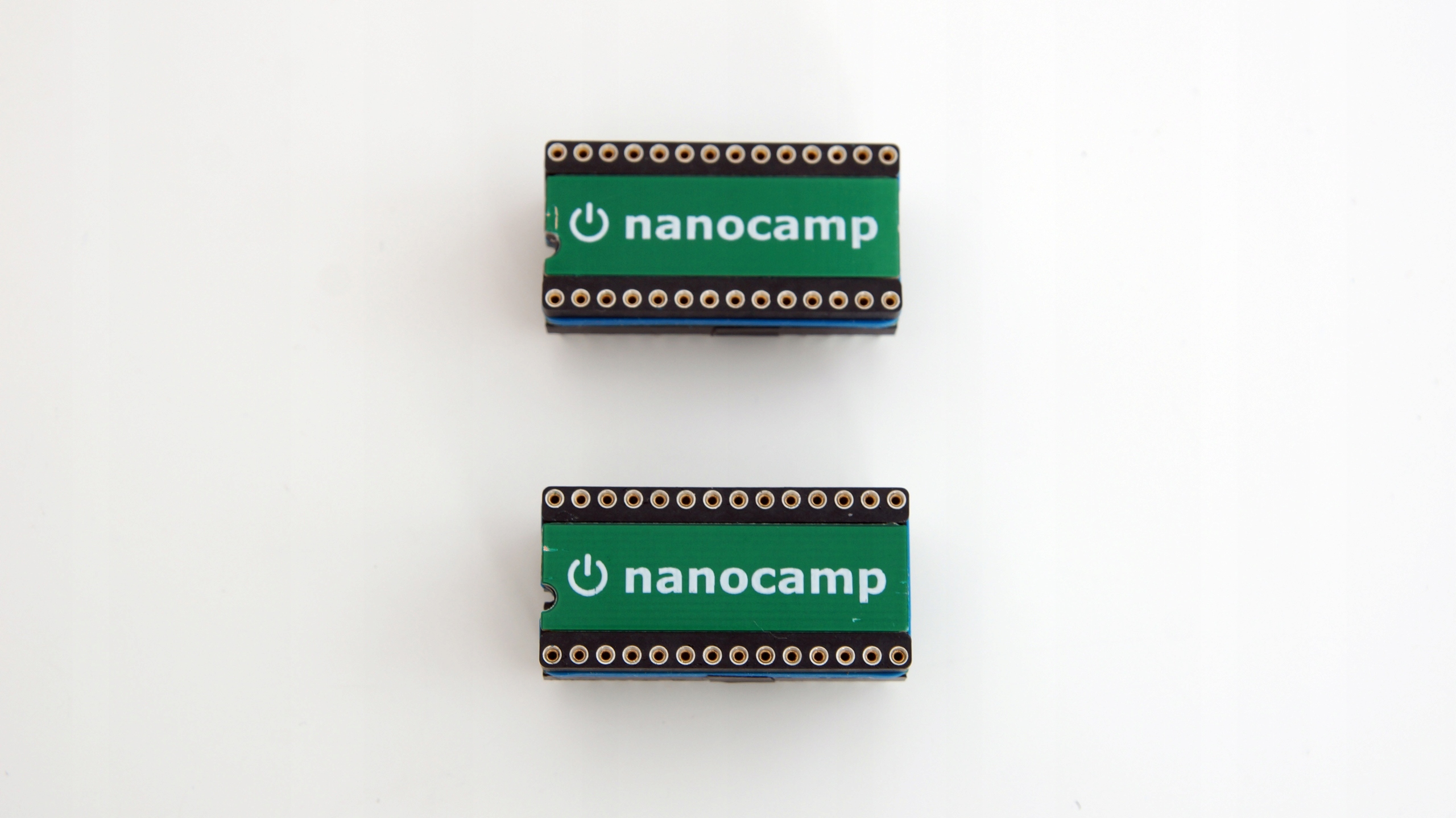

Metronome 2.0 to zaawansowany moduł stworzony specjalnie dla konwertera TDA1540. Jego głównym celem jest optymalizacja i poprawa działania układu TDA1540, zapewniając jednocześnie łatwość instalacji nawet w ograniczonej przestrzeni.

Zapewnia synchronizację zegara DAC z przychodzącym sygnałem. Standardowo TDA1540 działa na podstawie wewnętrznego zegara, który jest taktowany dzięki kondensatorowi 820pF. Poprzez wymuszenie taktowania zegarem zewnętrznym jitter maleje a dźwięk staje się bardziej zwarty i dokładny. TDA staje się jeszcze brzmiącym przetwornikiem a nie tzw. "plumkadełkiem".

Kluczowe cechy:

• Synchronizowane oscylatory TDA1540.
• Dynamiczna korekta rejestru przesuwnego.
• Kompensacja częstotliwości TDA1540.
• Praca w klasie A dla TDA1540.

Układ używany był DAC tzw. THE-ZERO, czyli doku, który wykorzystuje TDA1540, uważane jako pierwsze kości DAC.

Sprzedaję ze względu na przesiadkę na przetwornik z 4x TDA1541A oraz PCM63.

Układ wyposażone w podstawkę precyzyjną ze zdemontowanymi pinami 8 i 9 aby nie było potrzeby demontowania kondensatora, który znajduje się pomiędzy tymi pinami.

Instrukcje instalacji:

• Odlutuj TDA1540 lub istniejące gniazdo.
• Przylutuj moduł Metronome.
• Usuń komponenty na pinach 8 i 9 w odtwarzaczu CD.
• Włóż TDA1540 do modułu.

Uwagi:

• Krótkie spięcie między pinami 7 do 8 lub 9 pod napięciem roboczym prowadzi do zniszczenia modułu.
• Moduł może być używany z lub bez cyfrowego filtra.
• Często pomija się usuwanie wspomnianych komponentów na pinach 8 i 9 w urządzeniu, często jest to kondensator o wartości 820pF. Jeśli te komponenty zostaną, zauważysz tylko niewielką zmianę w sygnale wyjściowym.
