Тестер-анализатор электроустановок MASTECH MS5908C

Tester analizator budynkowej instalacji elektrycznej MASTECH MS5908C

nr katalogowy: 19089

Opis przedmiotu

Producentem urządzenia jest renomowana firma MASTECH, szczegółowy opis, hiperlink do strony producenta oraz instrukcja obsługi dostępna jest pod adresem: www.stratos.pl/strony/19089.htm

Tester jest profesjonalnym narzędziem instalatorskim do kompleksowej analizy budynkowych instalacji elektrycznych 230V. Tester posiada następujące funkcje:

• Testowanie poprawności okablowania gniazd 3-przewodowych (sygnalizacja braku PE oraz zamiany miejscami L i N)
• Pomiar napięcia przemiennego AC (TrueRMS)
• Pomiar częstotliwości, napięcia fazowego L-N, napięcia neutralnego L-E oraz napięcia szczytowego
• Pomiar spadku napięcia L-N pod obciążeniem (symulowane obciążenia 5A, 8A oraz 10A)
• Pomiar impedancji pętli zwarcia (wartości pętli dla przewodów L, N, E oraz dostępnego prądu zwarcia)
• Testowanie zabezpieczeń różnicowo-prądowych RCD (symulacja prądu >30mA ma linii L-E, pomiar czasu reakcji)
• Testowanie zabezpieczeń przeciwporażeniowych GFCI (symulacja prądu >5mA ma linii L-E, pomiar czasu reakcji)

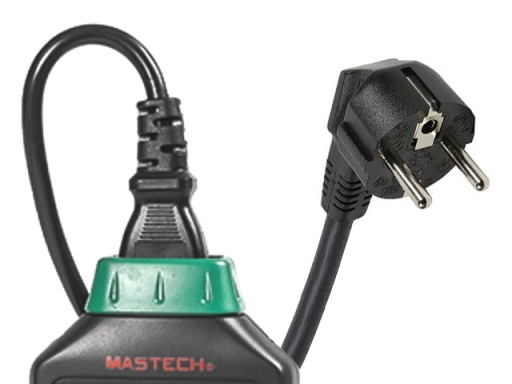

Urządzenie posiada gniazdo C14 oraz kabel SCHUKO-C13 o długości 1.5m do podłączenia testera do gniazda 230V testowanej instalacji elektrycznej:

Uwaga! W różnych krajach przyjęto różne standardy podłączania fazy (L) oraz zera (N) w gniazdach elektrycznych. W Polsce przyjęła się konfiguracja faza na lewo, zero na prawo, PE na górze, ale np. W USA, Francji, Wielkiej Brytanii i większości państw europejskich stosowana jest konfiguracja zero na lewo, faza na prawo, PE na górze. Miernik za prawidłową uznaje konfigurację zero na lewo, faza na prawo, PE na górze i jeśli w badanej instalacji jest inaczej to miernik zasygnalizuje nieprawidłowe podłączenie przewodów w badanym gnieździe. Aby w takim przypadku umożliwić poprawną pracę miernika należy albo zmienić konfigurację gniazda albo przekrosować kabel łączący miernik z badanym gniazdem elektrycznym (tzn. zamienić miejscami L i N w którejś z wtyczek).

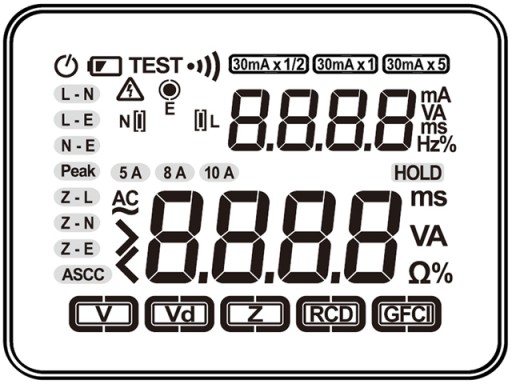

Tester posiada duży podświetlany wielofunkcyjny wyświetlacz LCD, funkcję "zamrożenia" odczytu HOLD oraz automatyczny wyłącznik po 30 min bezczynności. Obudowa wykonana jest z antypoślizgowego tworzywa, w komplecie z miernikiem jest kabel 230V UNISCHUKO-C13 do podłączenia testera do gniazd 230V oraz futerał do przechowywania i przenoszenia.

Uwaga! Podczas symulacji obciążenia (szczególnie dla 10A) oraz testowania zabezpieczeń RCD i GFCI należy wziąć pod uwagę odcięcie dopływu prądu w wyniku zadziałania bezpieczników i ew. uprzedzić o tym użytkowników.

Dane techniczne

• Napięcie zasilania: 9V (6x1.5V AAA baterie w komplecie)
• Długość przewodu pomiarowego: ok. 1.5m
• Wymiary miernika (długość/szerokość/wysokość): 193mm/78mm/38mm
• Masa miernika (z kompletem baterii): ok. 300g
• Komplet zawiera miernik, komplet baterii, przewód pomiarowy UNISCHUKO-C13, torbę-futerał oraz instrukcję obsługi.

Specyfikacja i szczegółowe parametry dostępne są pod adresem www.stratos.pl/specyfikacje/19089.pdf

Oferowany przez nas produkt jest towarem nowym, nieużywanym, zapakowanym fabrycznie. Oferowany przedmiot tak jak wszystkie sprzedawane przez nas artykuły jest towarem aktualnie dostępnym w naszym magazynie co umożliwia natychmiastową wysyłkę.
