CEM DT-5301 измеритель сопротивления контура и тока короткого замыкания

Miernik impedancji pętli zwarcia i spodziewanego prądu zwarcia CEM DT-5301

nr katalogowy: 19080

Opis przedmiotu

Producentem urządzenia jest renomowana firma CEM, szczegółowy opis, hiperlink do strony producenta oraz instrukcja obsługi dostępna jest pod adresem: www.stratos.pl/strony/19080.htm

Oferowany miernik jest profesjonalnym narzędziem instalatorskim do precyzyjnego pomiaru impedancji pętli zwarcia (Loop Impedance) oraz spodziewanego prądu zwarcia (PSC - Prospective Short Circuit Current) w budynkowych instalacjach elektrycznych. Powyższe parametry są niezbędne do ustalenia, czy zabezpieczenia nadprądowe w obwodzie elektrycznym zadziałają w odpowiednim, określonym normą czasie, nie narażając wrażliwych elementów instalacji na długotrwały wpływ niebezpiecznego napięcia dotykowego.

Miernik posiada funkcje:

• pomiaru napięcia zmiennego w zakresie 50-250V (±2%)
• pomiaru impedancji pętli zwarcia w zakresie 20/200/2000Ω (±2%)
• pomiaru spodziewanego prądu zwarcia w zakresie 200/2000A/20kA (±2.0%)

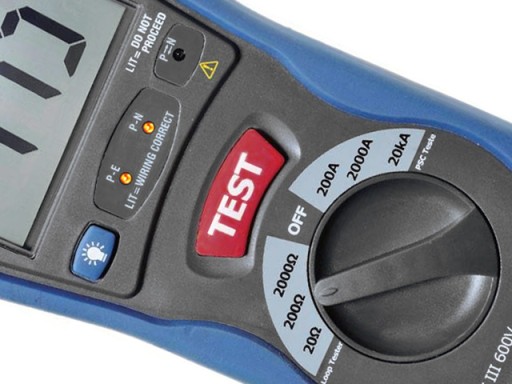

• kontroli poprawności podłączenia przewodów pomiarowych - kontrolki LED wykrywają i sygnalizują obecność uziemienia (PE) oraz poprawną lub odwróconą biegunowość przewodu fazy (L) i neutralnego (N) w gniazdku

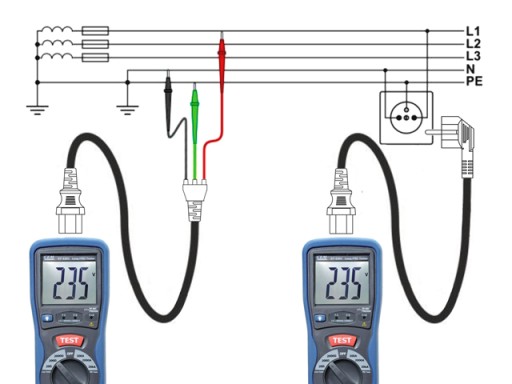

Pomiar impedancji pętli zwarcia w obwodach wykonywany jest metodą 3-biegunową. Przewody pomiarowe podłączane są do fazy (L), zera (N) oraz uziemienia (PE). Na zakresie 2000Ω pomiar impedancji pętli L-PE jest wykonywany niskim prądem (15mA), aby zapobiec wyzwalaniu wyłączników RCD.

Uwaga! W komplecie z miernikiem dołączone są dwa przewody pomiarowe: jeden zakończony wtykami szpilkowymi oraz drugi zakończony wtyczką SCHUKO. W różnych krajach przyjęto różne standardy podłączania fazy (L) oraz zera (N) w gniazdach elektrycznych. W Polsce przyjęła się konfiguracja faza na lewo, zero na prawo, PE na górze, ale np. W USA, Francji, Wielkiej Brytanii i większości państw europejskich stosowana jest konfiguracja zero na lewo, faza na prawo, PE na górze. Przewód pomiarowy z wtyczką SCHUKO ma styki podłączone wg konfiguracji europejskiej (faza z prawej strony) i miernik przy podłączeniu kablem SCHUKO zasygnalizuje błędną biegunowość przy fazie z lewej strony gniazdka. W takiej sytuacji należy albo przekrosować przewód pomiarowy SCHUKO albo skorzystać z przewodu zakończonego szpilkami pomiarowymi.

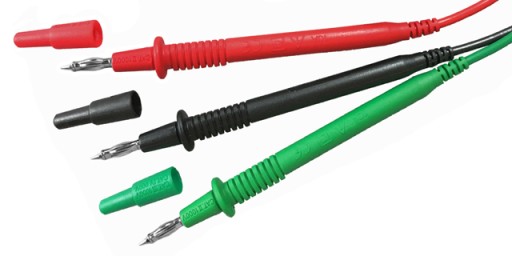

Szpilki pomiarowe (po zdjęciu kołpaków ochronnych) mają formę "bananów" dzięki czemu zapewniają dobre trzymanie w gniazdach 230V oraz umożliwiają nasunięcie "krokodylków" ułatwiających podłączenie do mierzonych punktów.

Miernik posiada duży (50x62mm), podświetlany wyświetlacz LCD do odczytu pomiaru, automatyczną blokadę po przegrzaniu bocznika pomiarowego oraz wskaźnik zużycia baterii. Obudowa miernika wykonana jest z antypoślizgowego tworzywa, w komplecie z urządzeniem jest praktyczna walizka do przechowywania i przenoszenia oraz komplet przewodów pomiarowych.

Dane techniczne

• Napięcie zasilania: 9V (6x1.5V AA baterie w komplecie)
• Wyświetlacz: LCD 3½ cyfry, max wskazanie 1999
• Wymiary miernika (długość/szerokość/wysokość): 200mm/92mm/50mm
• Masa miernika (z kompletem baterii): ok. 560g
• Komplet zawiera miernik, komplet baterii, komplet przewodów pomiarowych, futerał-walizkę oraz instrukcję obsługi.

Specyfikacja, szczegółowe parametry oraz instrukcja obsługi testera dostępne są pod adresem www.stratos.pl/specyfikacje/19080A.pdf

Oferowany przez nas produkt jest towarem nowym, nieużywanym, zapakowanym fabrycznie. Oferowany przedmiot tak jak wszystkie sprzedawane przez nas artykuły jest towarem aktualnie dostępnym w naszym magazynie co umożliwia natychmiastową wysyłkę.
