TURBOWENT гибридная вентиляционная заглушка fi200

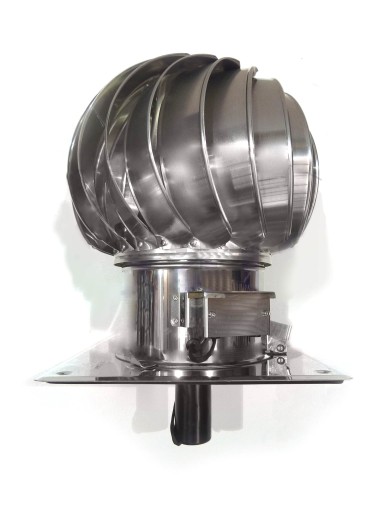

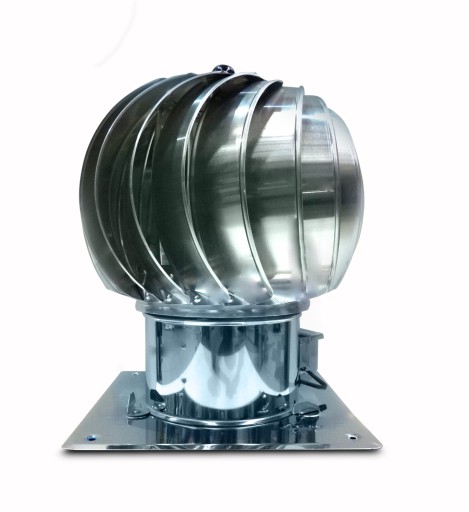

Obrotowa nasada kominowa TURBOWENT HYBRYDOWY fi 200 o symbolu TH200CHAL-PK

z regulatorem prędkości o symbolu ERO-32MN-1-B oraz zasilacz napięcia stałego o symbolu EZN-010M-0

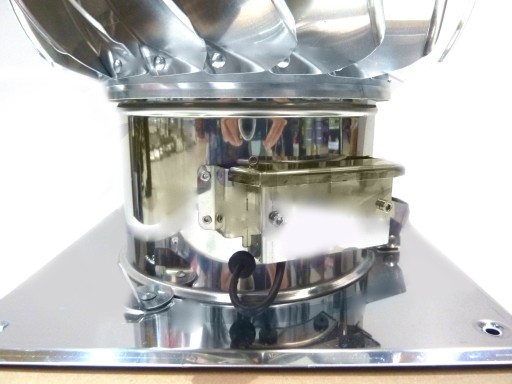

Obrotowa nasada kominowa TURBOWENT HYBRYDOWY fi200 jest urządzeniem dynamicznie wykorzystującym siłę wiatru do wspomagania ciągu kominowego, dodatkowo wyposażonym w elektronicznie komutowany silnik bezszczotkowy małej mocy do jego skutecznej stabilizacji. Montuje się ją na wylotach kominów wentylacyjnych o działaniu grawitacyjnym. Niezależnie od kierunku, siły i rodzaju wiatru, turbina nasady obraca się zawsze w jedną i tę samą stronę wytwarzając podciśnienie w króćcu dolotowym nasady, co w efekcie powoduje wzrost natężenia przepływu powietrza w przewodach.

Jeżeli wiejący wiatr nie jest na tyle silny by uzyskać prędkość obrotową ustawioną na sterowniku, silnik elektryczny dopędza nasadę do zadanej prędkości, jeżeli jest zbyt mocny, silnik ogranicza prędkość obrotową. W sytuacji, gdy wiejący wiatr jest wystarczający dla zapewnienia właściwej prędkości obrotowej TURBOWENT HYBRYDOWY działa jak zwykła nasada wiatrowa, a pobór energii elektrycznej jest minimalny.

Nasada kominowa TURBOWENT HYBRYDOWY nie nadaje się do odprowadzania spalin z pieców i kominków opalanych paliwami stałymi, nadaje się jedynie do kominów wentylacyjnych.

ZASTOSOWANIE:

• do wspomagania wentylacji grawitacyjnej wywiewnej;
• kiedy występują zawirowania powietrza na wylocie komina spowodowane jego niekorzystnym usytuowaniem;
• przy niekorzystnej konfiguracji terenu, silnych i częstych wiatrach (II i III strefa obciążenia wiatrem);
• gdy przewód kominowy jest krótki lub jego średnica niewielka;
• kiedy brak jest ustabilizowanego ciągu kominowego lub jest on zbyt mały;
• do budowy systemu wentylacji hybrydowej.

W skład zestawu wchodzą:

• nasada Turbowent Hybrydowy

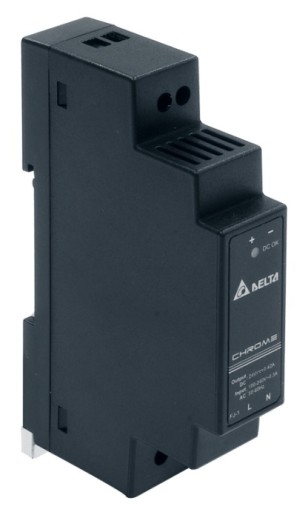

• zasilacz
• regulator prędkości obrotowej
• kołki montażowe

DANE TECHNICZNE:

• Napięcie zasilana regulatora obrotów: 24V DC
• Układ obrotowy: łożyska toczne w oleju wysokotemperaturowym
• Maksymalny pobór prądu: 0,3A
• Średni pobór prądu: ~0,13A
• Średnia moc pobierana: 3W
• Zakres prędkości obrotowej: 90-300obr/min
• Zalecany zasilacz: 24V DC, 1A
• Temperatura otoczenia od -30 °C do +70°C
• Materiał podstawy: blacha chromoniklowa 1.4301

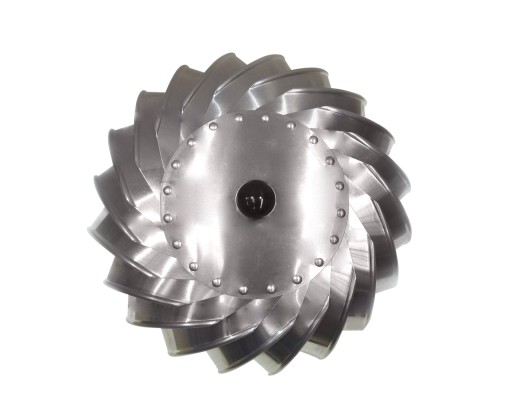

• Materiał turbiny: aluminium

Towar jest wysyłany bezpośrednio z magazynu producenta.

Czas realizacji wynosi od 2 do 7 dni roboczych

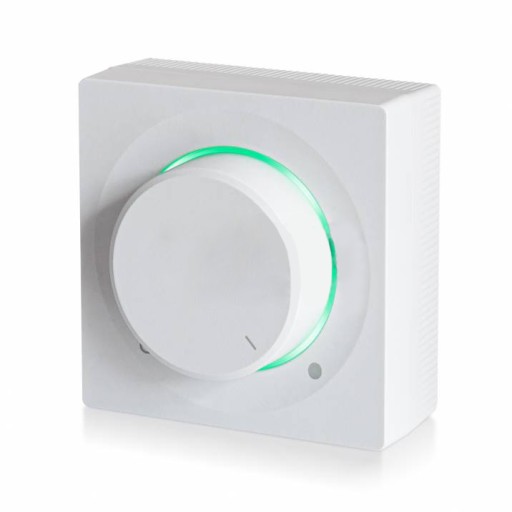

Elektroniczny Regulator Obrotów ERO-32MN-1-B (wersja natynkowa/podtynkowa)

Regulator ERO służy do sterowania prędkością obrotową nasady TU-H,TUP-H. Regulator obrotów utrzymuje wydajność Turbowentu na stałym poziomie niezależnie od warunków atmosferycznych. Dlatego konieczne jest wyposażenie każdej nasady w osobny regulator obrotów.

Manualna regulacja prędkości obrotowej utrzymują stałą, zadaną przez użytkownika prędkość obrotową. Stan pracy sygnalizowany jest za pomocą dwukolorowej diody (podświetlenia LED), która może informować m.in. o:

• typie sterowanego urządzenia,
• prawidłowych i nieprawidłowych obrotach sterowanego urządzenia,
• uszkodzeniu sterowanego urządzenia lub samego sterownika.

Wyboru typu sterowanego urządzenia dokonuje się za pomocą dwóch przełączników kodowych, umieszczonych na odwrocie regulatora.

Na życzenie klienta istnieje możliwość wyboru innego modelu regulatora obrotów. O wyborze modelu proszę poinformować przy zakupie w wiadomości do sprzedającego!

W przypadku braku takiej informacji wysłany zostanie regulator standardowy - model ERO-32MN-1-B.

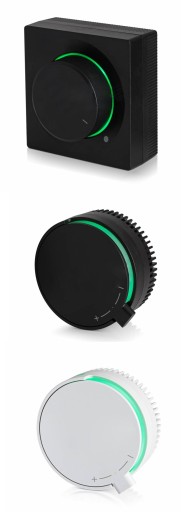

Regulator obrotów inne modele (modele w odniesieniu do zdjęcia od góry do dołu):

ERO-32MN-1-CZ

ERO-32MN-2-CZ

ERO-32MN-2-B
