Zawór strefowy 3-drogowy Trójdrożny DN25 1"

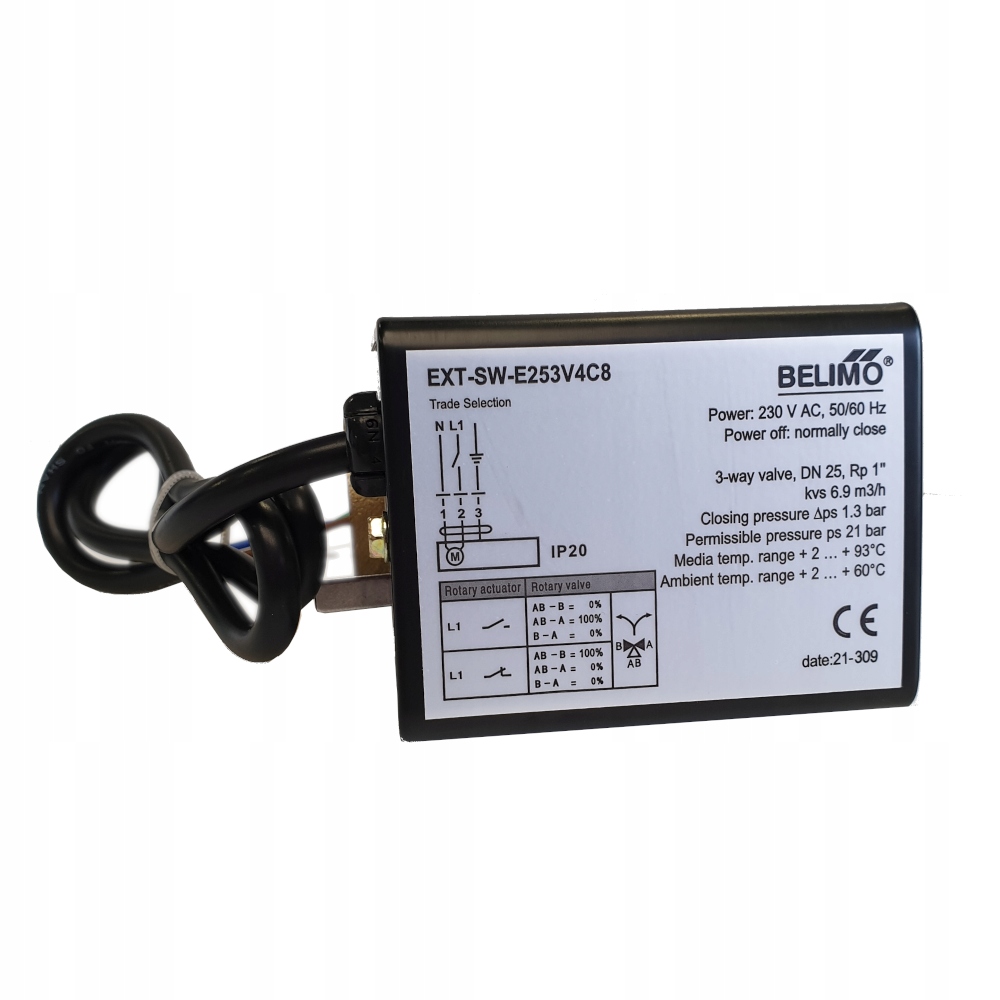

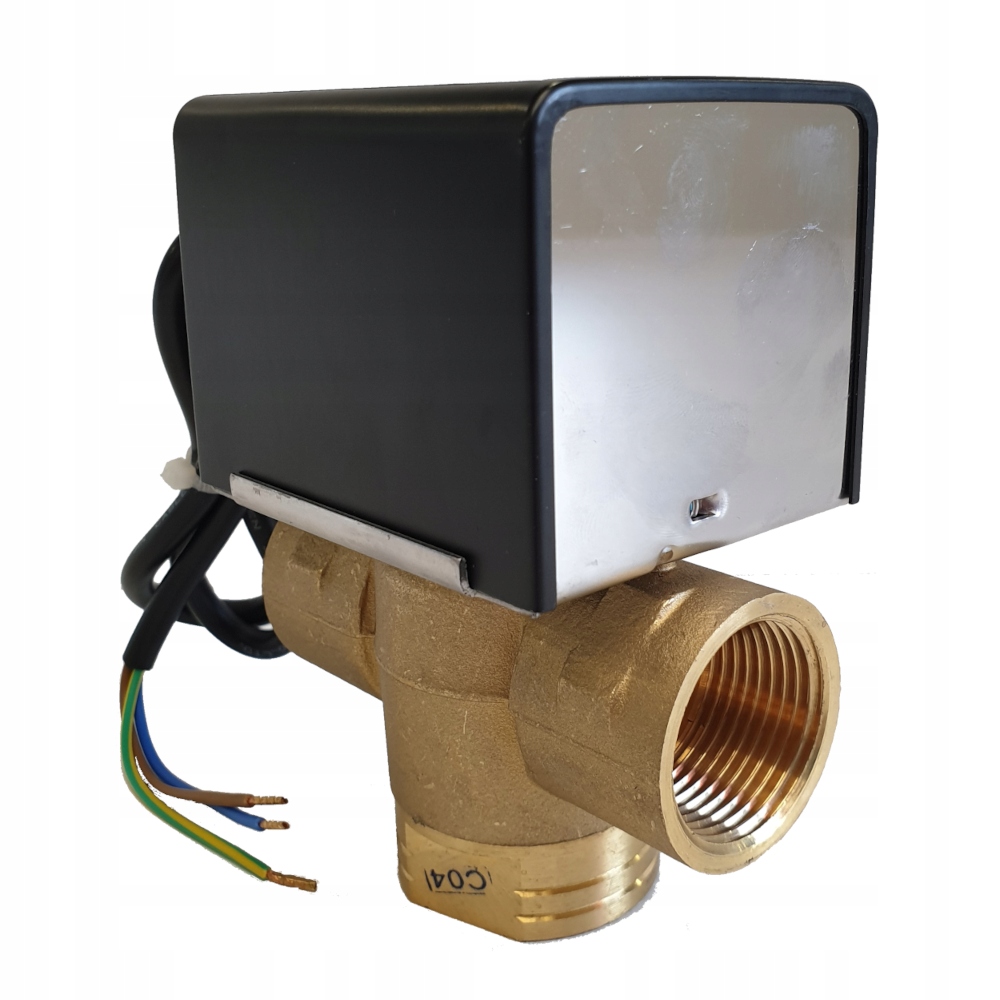

Zawór strefowy 3-drogowy DN25 z siłownikiem 230V AC marki BELIMO - model EXT-SW-E253V4C8

• Napięcie znamionowe AC 230 V
• Sterowanie ON/OFF - przełączający
• Pozycja bezpieczna NZ - normalnie zamknięty (sprężyna powrotna przy zaniku zasilania)
• Gwint wewnętrzny

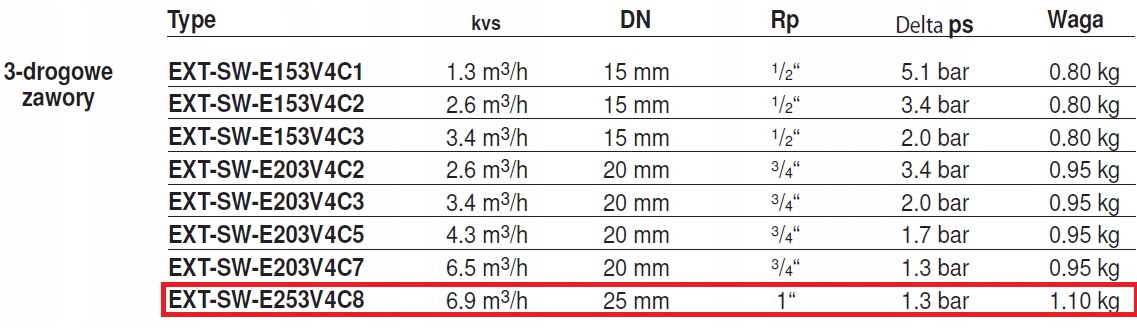

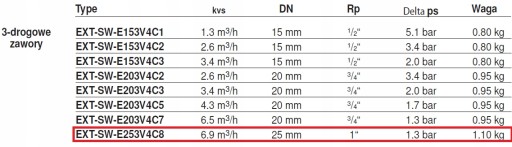

Informujemy, że przyłącza zaworu posiadają średnicę 1' (DN25) natomiast wewnątrz przelot jest zawężony do ok 1cm, które pozwala zachować dedykowany przepływ nominalny kvs na poziomie 6,9 m³/h. Przewężenie takie jest cechą charakterystyczną tego typu zaworów.

Zasada działania:

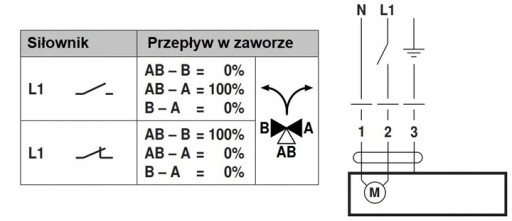

Zawór dostarczany jest w komplecie z siłownikiem. Działa na zasadzie przełączania między obiegami AB-A (pozycja normalna zaworu) oraz AB-B. Przy pojawieniu się zasilania 230V na siłowniku zawór ustawia się w pozycji AB-B i wówczas cały przepływ kierowany jest na ten obieg. Przy zaniku zasilania sprężyna powrotna w siłowniku cofa zawór i ustawia pozycję AB-A, w której cały przepływ kierowany jest na wyjście A. Obok przedstawiny jest schemat podłączenia elektrycznego oraz wykres pozycji zaworu w zależności od sygnału sterującego 230V na styku L1.

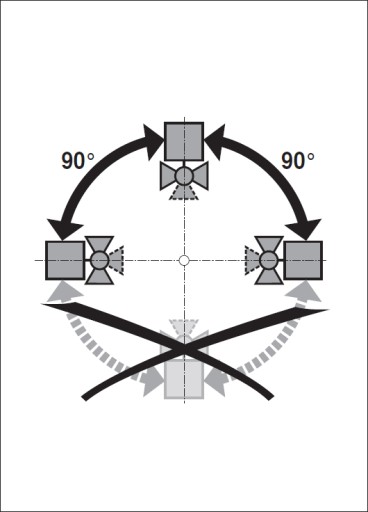

Pozycja montażu
