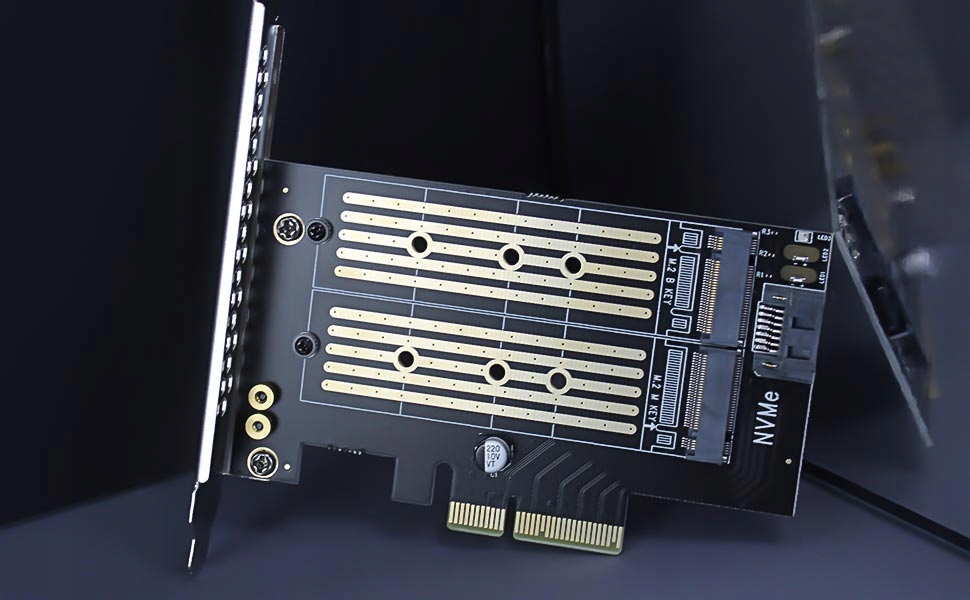

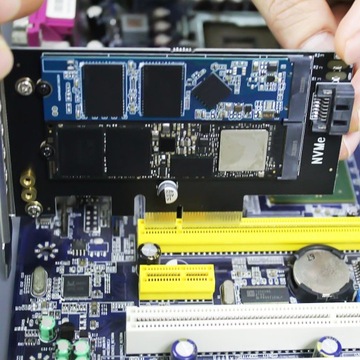

Адаптер «2 в 1» с M.2 на PCIe 4.0 X4 для одного твердотельного накопителя M.2 NVMe и одного твердотельного накопителя M.2 SATA

• Adapter SSD M.2 2 w 1: umożliwia zainstalowanie w komputerze jednego dysku SSD M.2 NVMe i jednego dysku SSD M.2 SATA. Dysk SSD M.2 NVMe jest instalowany w dolnym gnieździe (klawisz M), natomiast dysk SSD M.2 SATA jest instalowany w górnym gnieździe (klawisz B).
• Sygnały dysku SSD NVMe trafiają bezpośrednio do interfejsu PCIe X4, natomiast sygnały dysku SSD SATA trafiają do interfejsu SATA III, który należy podłączyć do interfejsu SATA płyty głównej za pomocą kabla SATA (w zestawie). To dwa całkowicie niezależne kanały danych.
• Posiada certyfikaty FCC i CE, co zapewnia niezawodną i stabilną pełną prędkość PCIe X4. Szybkość dysku SSD M.2 NVMe pozostaje niezmieniona, tak jakby był zainstalowany na płycie głównej.
• Aby osiągnąć pełną prędkość PCIe 4.0 X4 (64 Gb/s), gniazdo PCIe procesora i płyty głównej oraz dysk SSD M.2 NVMe powinny obsługiwać funkcję PCIe 4.0 (Uwaga: PCIe 4.0 nie jest obsługiwane w procesorach Intel poniżej 11. generacji)
• Obsługa uruchamiania systemu operacyjnego z dysku SSD M.2 NVMe. Zainstaluj ponownie system operacyjny i skonfiguruj rozruch BIOS/UEFI z tego dysku SSD M.2 NVMe. (Uwaga: niektóre płyty główne są zbyt stare, aby obsługiwać uruchamianie systemu operacyjnego. W takim przypadku dyski SSD M.2 NVMe mogą służyć jako dyski magazynujące)
• Zgodność z systemem operacyjnym: Plug-and-play w systemie Windows 11/10/8/Linux/Mac OS (Uwaga: system Windows 7 obsługuje dyski SSD M.2 SATA, ale nie obsługuje dysków SSD M.2 NVMe). Nowy dysk SSD M.2 NVMe musi zostać zainicjowany i sformatowany, zanim będzie mógł zostać rozpoznany przez hosta komputera.

NVMe SSD (dolne gniazdo) jako dysk rozruchowy czy dysk magazynujący?

W przypadku dysku rozruchowego NVMe należy ponownie zainstalować system operacyjny (zalecany jest system Windows 10 64bit/Windows 11).

• Najpierw musisz przygotować rozruchowy dysk USB i system operacyjny (Windows 10 64bit/Windows 11).
• Podczas ponownej instalacji systemu wybierz tabelę partycji GUID ( GPT ).
• System operacyjny uruchomi się ponownie po zakończeniu instalacji, wyjmie rozruchowy dysk USB i wejdzie do BIOS-u, aby skonfigurować tryb rozruchu UEFI

W przypadku dysku NVMe, Plug and play w systemie Windows 11/10/8/Linux/Mac OS

• Windows 7 nie obsługuje napędu NVMe
• Nowy dysk NVMe należy zainicjować i sformatować, zanim system operacyjny go rozpozna.

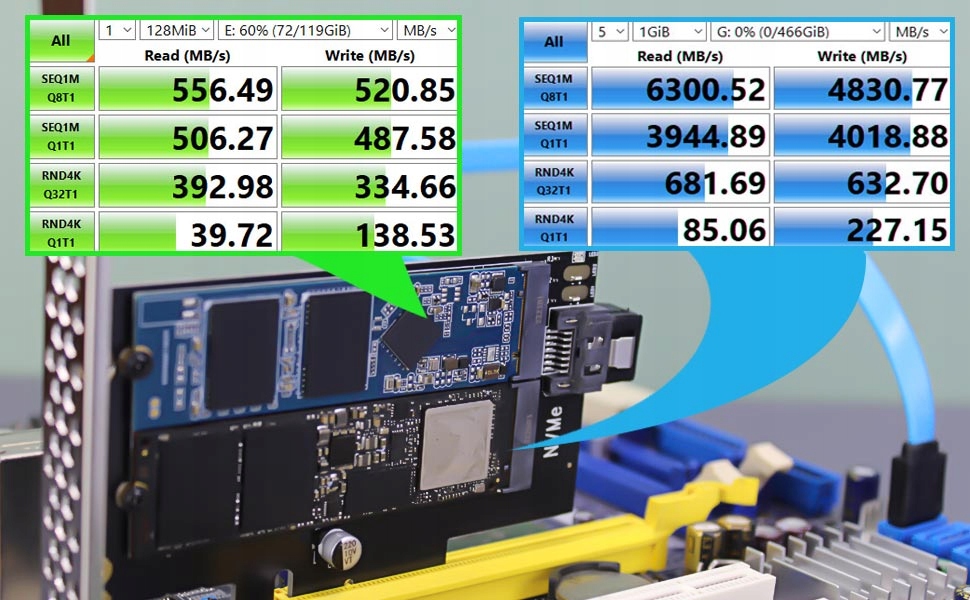

Testowanie prędkości

Warunki testowania:

• Procesor: Intel I5-11400
• MB: ASUS H510M-F
• System operacyjny: Windows 10
• Dysk SSD M.2 SATA: Samsung 860 EVO
• Dysk SSD M.2 PCIe 4.0: Samsung 980 PRO

Proszę zanotować:

• Aby osiągnąć pełną prędkość PCIe 4.0 X4, Twoja płyta główna i procesor oraz dysk SSD M.2 PCIe powinny obsługiwać PCIe 4.0, w przeciwnym razie pełna prędkość PCIe 4.0 X4 nie będzie możliwa
• Procesory Intel 11. generacji i nowsze obsługują funkcję PCIe 4.0

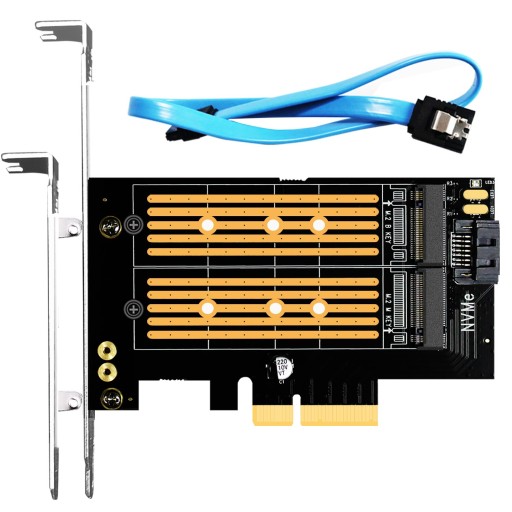

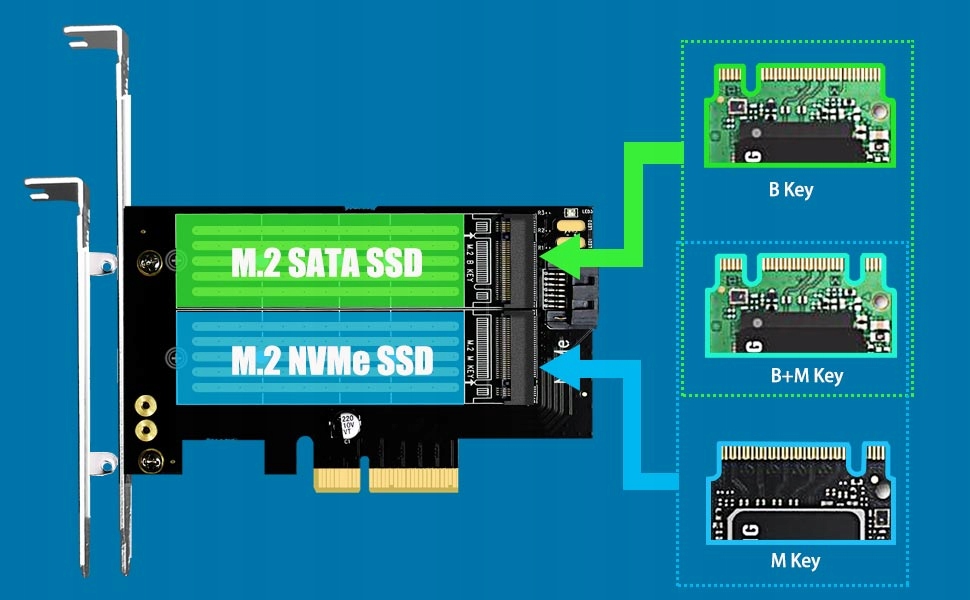

Projekt dla jednego dysku SSD M.2 NVMe i jednego dysku SSD M.2 SATA

• Należy pamiętać, że górne gniazdo jest używane tylko dla dysków SSD M.2 SATA, a dolne gniazdo jest używane tylko dla dysków SSD M.2 NVMe. Nie można używać 2 x NVMe SSD ani 2 x M.2 SATA SSD.
• Sygnał M.2 SATA i sygnał M.2 NVMe są całkowicie oddzielne.
• Sygnał M.2 SATA przechodzi przez magistralę SATA, kabel SATA musi łączyć port SATA adaptera z portem SATA płyty głównej
• Sygnał M.2 NVMe przechodzi bezpośrednio przez magistralę PCIe, która stanowi interfejs PCI-Express X4 płyty głównej

Różnica między dyskiem SSD M.2 SATA a dyskiem SSD M.2 NVMe

• B-Key: prawie dyski SSD M.2 SATA i starsze dyski SSD NVMe
• Klucz M+B: dyski SSD M.2 SATA i niektóre dyski SSD NVMe
• Klawisz M: dyski SSD M.2 NVMe korzystające z magistrali PCIe x4

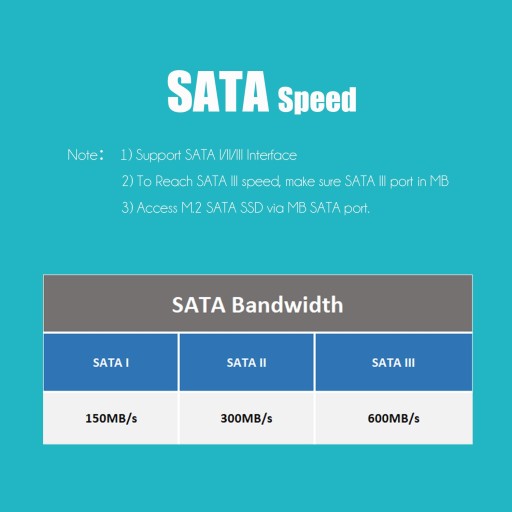

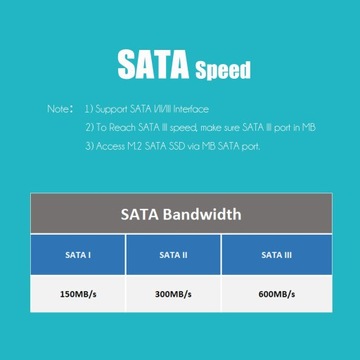

Maksymalna prędkość między dyskiem SSD M.2 SATA a dyskiem SSD M.2 NVMe

• Maksymalna prędkość dysku SSD M.2 SATA wynosi 400–550 Mb/s
• Maksymalna prędkość dysku SSD M.2 PCIe 3.0 X4 NVMe wynosi 2000–3300 Mb/s
• Maksymalna prędkość dysku SSD M.2 PCIe 4.0 X4 NVMe wynosi 4000–6700 Mb/s

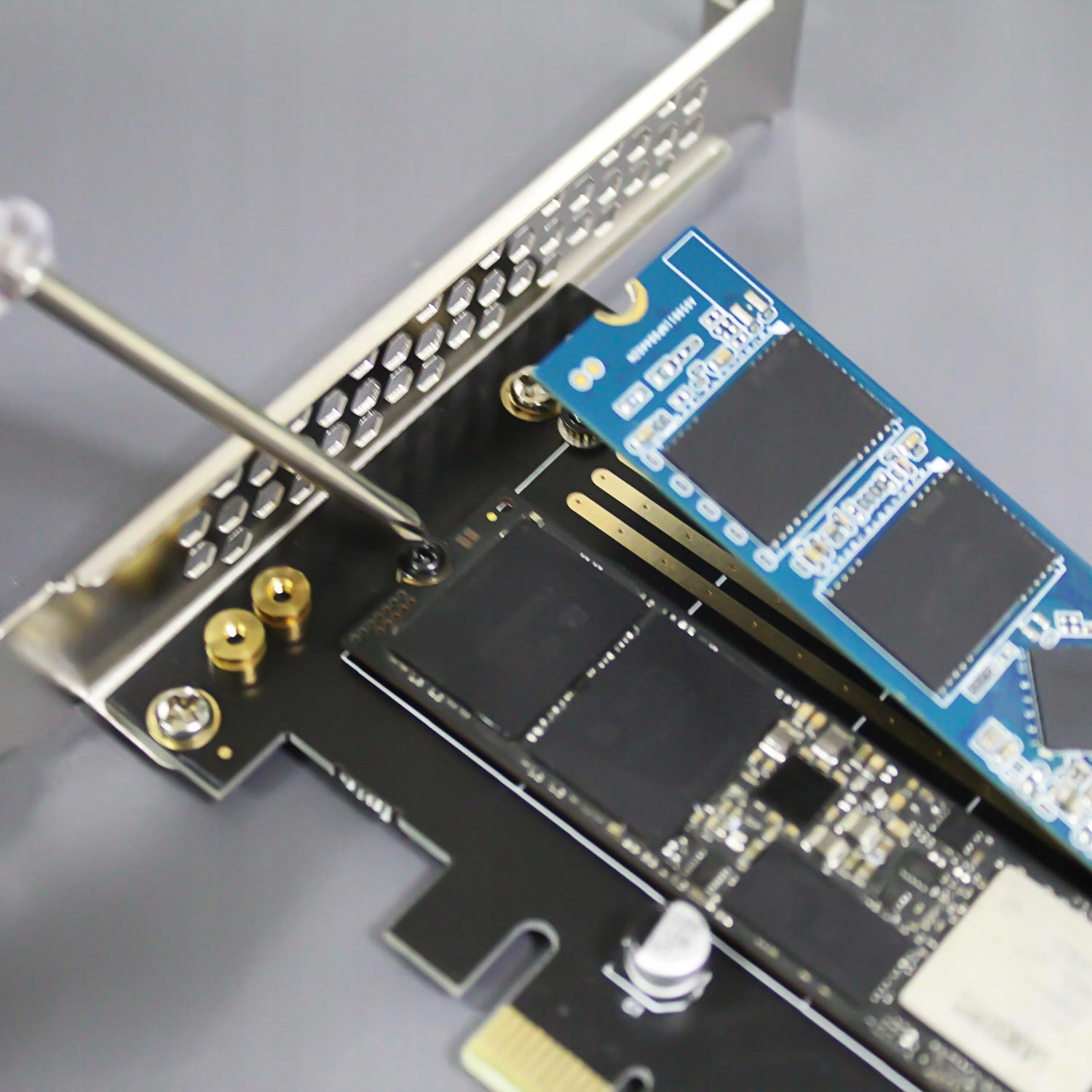

Krok 1

• Włóż dysk SSD M.2 do gniazda pod kątem 30
• Przymocuj dysk SSD M.2 do adaptera za pomocą śruby

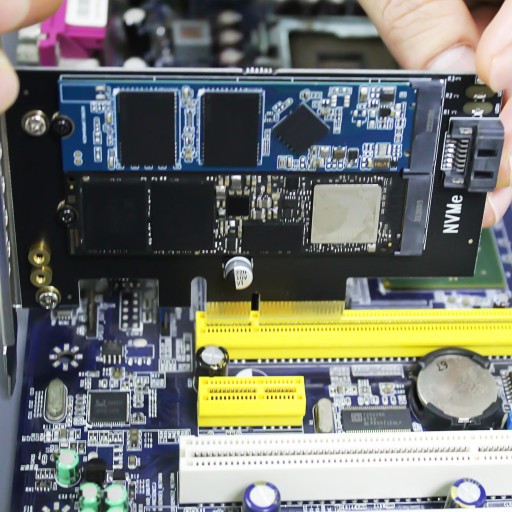

Krok 2

• Włóż adapter do gniazda PCIE X4/X8/X16
• Należy pamiętać, że gniazdo PCIE X1 nie jest obsługiwane

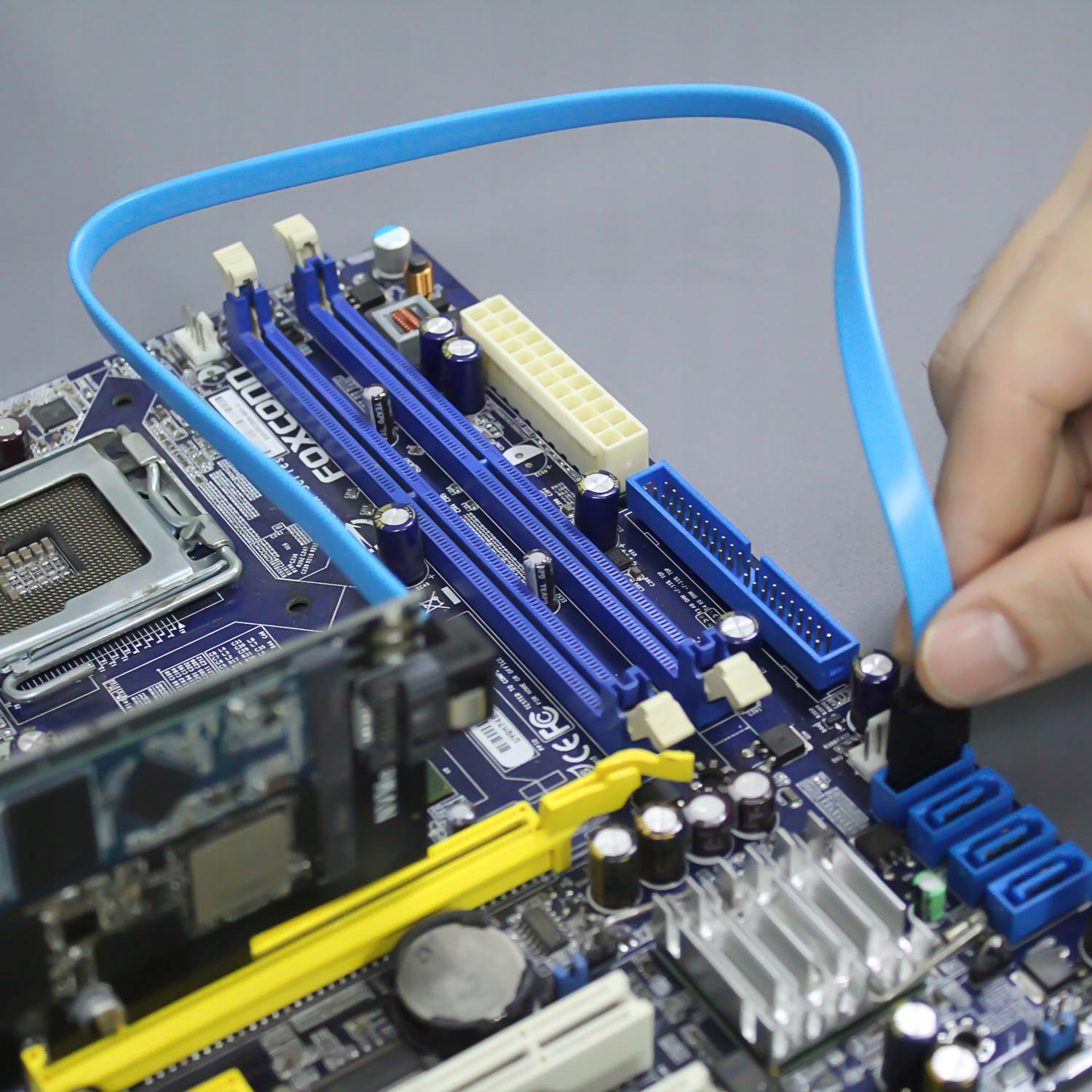

Krok 3

Kabel SATA łączy adapter M.2 z portem SATA płyty głównej

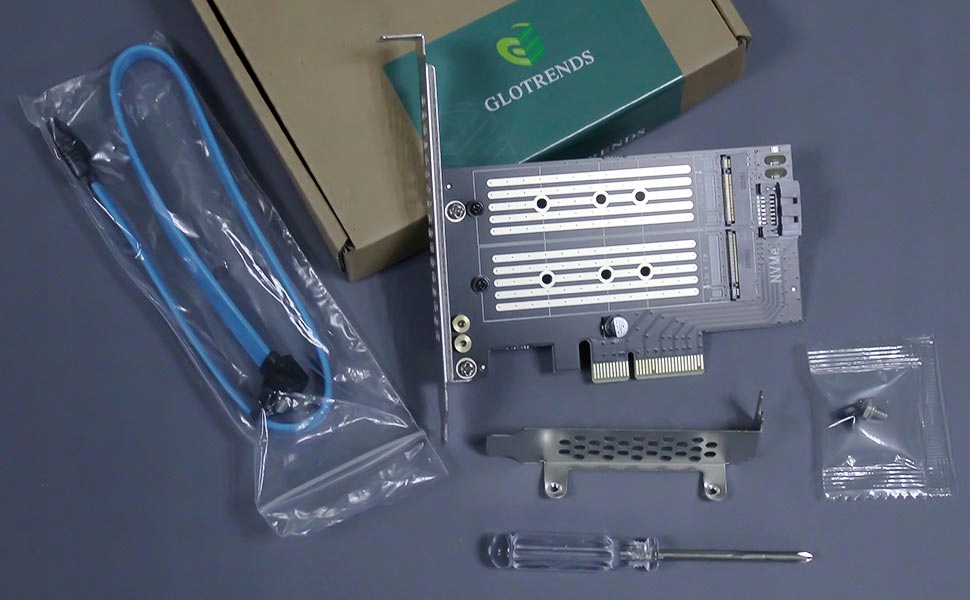

Pakiet wliczony w cenę

1. Adapter PA12 M.2 (w tym śruby M.2 i podpórka do dysków SSD o rozmiarze 2230/2242/2260)
2. 1 x kabel SATA III
3. Wspornik o regularnym profilu 12 cm i wspornik niskoprofilowy 8 cm
4. Śrubokręt
