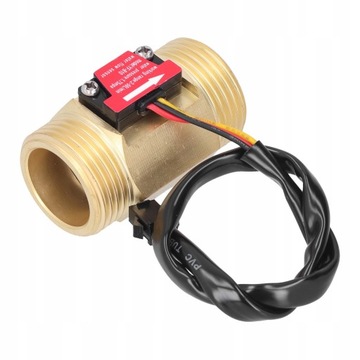

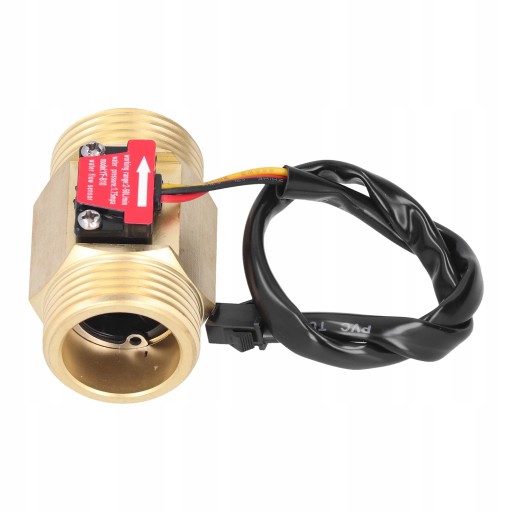

YF-B10 CZUJNIK PRZEPŁYWU WODY MIERNIK PRZEPŁYWOMIERZA 1,3"

YF-B10 CZUJNIK PRZEPŁYWU WODY MIERNIK PRZEPŁYWOMIERZA 1,3"

Funkcja:

1. Kontrola przepływu: Kiedy woda przepływa przez zespół wirnika przepływu wody, wirnik magnetyczny obraca się, a prędkość zmienia się wraz z natężeniem przepływu. Czujnik Halla wysyła odpowiedni sygnał impulsowy i przekazuje go z powrotem do sterownika w celu oceny wielkości przepływu wody i jego regulacji.

2. Przepływomierz wody: składa się głównie z korpusu zaworu, zespołu wirnika przepływu wody i czujnika Halla.

3. Szerokie zastosowanie: może być stosowany do bojlera, automatu do kart kredytowych, automatu sprzedającego wodę i tak dalej.

4. Stabilna praca: Odporny na wysoką temperaturę, umożliwia stabilną pracę oraz rozruch przy niskim ciśnieniu.

5. Łatwy w instalacji: Zaprojektowany, aby mieć niewielką wagę i mały rozmiar, bardzo łatwy do przechowywania i instalacji.

Specyfikacja:

Typ artykułu: czujnik przepływu wody

Sygnał wyjściowy: wyjściowy sygnał impulsowy NPN.

Model: YF-B10

Rozmiar interfejsu: gwint zewnętrzny 1,3 cala brytyjskiego systemu.

Napięcie znamionowe: 24VDC

Średnica wewnętrzna: ok. 24,38 mm / 1 cal

Średnica zewnętrzna: ok. 32,9 mm / 1,3 cala

Długość gwintu: ok. 13 mm / 0,5 cala

Materiał: mosiądz

Odporność na ciśnienie wody: >1,75 MPa

Wysoki poziom impulsu wyjściowego: > DC4.7V (napięcie wejściowe DC5V)

Cykl pracy impulsu wyjściowego: 50% ± 10%

Obciążalność: ≤10mA (DC5V)

Rezystancja izolacji: >100MΩ

Zakres przepływu: 2 ~ 50 l/min ± 5%

Szczelność: zamknij każdy otwór, dodaj próbę ciśnieniową wody 1,7 MPa przez 1 minutę, bez wycieków i deformacji.

Charakterystyka impulsu przepływu: F=(8xQ-4)±5%, F to częstotliwość, Q to L/Min.

Jak używać:Metoda okablowania:

1. Czerwony IN: Podłącz do bieguna dodatniego;

2. żółty OUT: linia wyjściowa sygnału;

3. Czarny GND: Podłącz do bieguna ujemnego.

Lista pakietów:

1 x czujnik przepływu wody
