Enkoder inkrementalny obrotowy PIB3806-720-G5-24-C, 720imp/obr, 5-24VDC, f

➡️ Enkoder inkrementalny obrotowy PIB3806-720-G5-24-C, 720imp/obr, 5-24VDC, fi 38, wałek 6, OC, Wagney ⬅️

Parametry:

• Średnica wałka: 6mm
• Typ: inkrementalny
• Temperatura pracy °C: -10 do 80
• Rodzaj wyjścia: Tranzystory NPN
• Napięcie pracy: 5-24V DC
• Długość przewodu: 1.8m
• Rozdzielczość: 720 imp/obr
• Wał: lity
• Kanały: ABZ
• Średnica obudowy: 38mm
• Kod produktu: PIB3806-720-G5-24-C

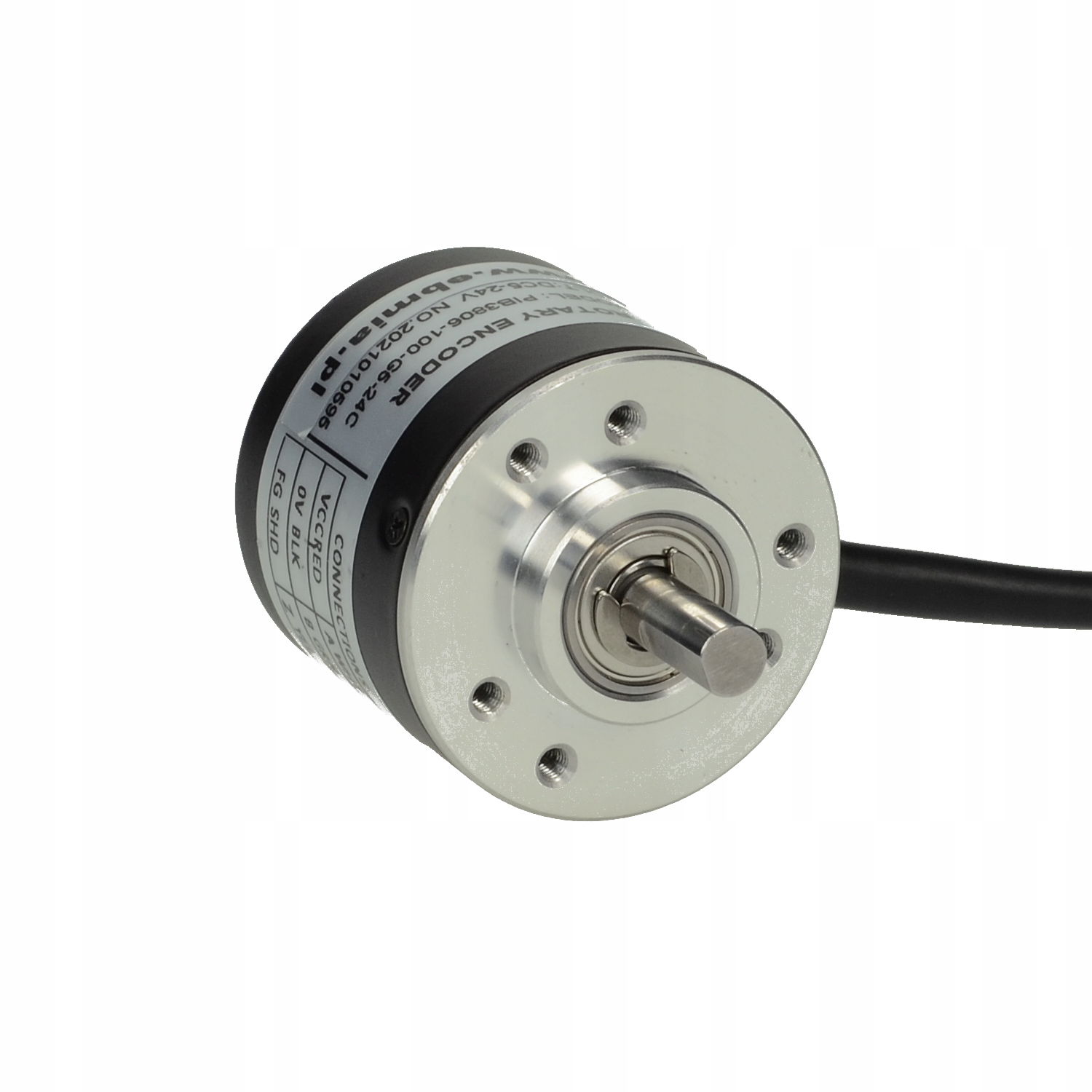

Enkoder inkrementalny PIB3806-100-G5-24C to zaawansowany czujnik optyczny, który zmienia ruch obrotowy na ciąg impulsów. Jest to enkoder o małej średnicy obudowy (38 mm) i oś o średnicy 6 mm, co sprawia, że jest odpowiedni do zastosowań wymagających kompaktowych rozmiarów.

Enkoder ten oferuje rozdzielczość 720 impulsów na obrót w dwóch kanałach A i B, a także posiada dodatkowy kanał Z, który umożliwia wyznaczenie referencyjnej pozycji enkodera. Dzięki szerokiemu zakresowi napięć zasilania, od 5V do 24V, oraz typowi otwarty kolektor (OC) na wyjściu, enkoder ten jest elastyczny w zastosowaniach i łatwo można go podłączyć do różnych urządzeń.

Enkoder PIB3806-100-G5-24C posiada przewód podłączeniowy o długości 1,8 metra, wyprowadzony z boku obudowy, który jest wyposażony w ekran, chroniący sygnały wychodzące z enkodera przed zakłóceniami elektromagnetycznymi. Pozwala to na bezproblemowe użytkowanie enkodera w różnych warunkach środowiskowych. Maksymalna prędkość obrotowa enkodera wynosi 6000 obr./min, a maksymalna częstotliwość sygnału generowanego na wyjściu to 100 kHz. Zakres temperatur pracy mieści się w przedziale od -10°C do +80°C, co pozwala na jego stosowanie w różnych warunkach temperaturowych.

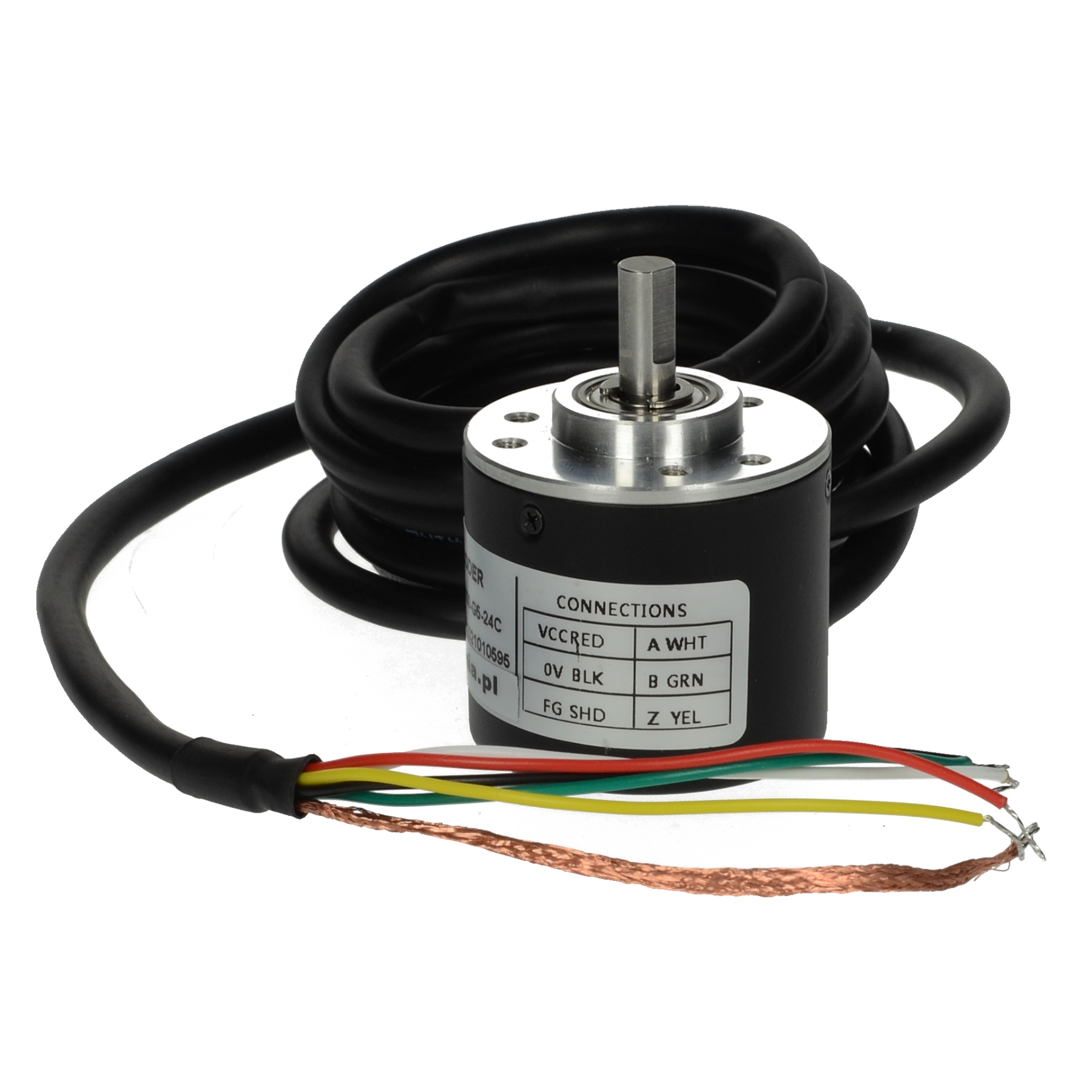

Wyprowadzenia enkodera mają następujące kolory i funkcje:

CZERWONY - VCC (zasilanie) 5V - 24V DC

CZARNY - masa GND

BIAŁY - kanał A

ZIELONY - kanał B

ŻÓŁTY - kanał Z

EKRAN - oplot ekranujący

Podsumowując, enkoder PIB3806-100-G5-24C to zaawansowany i wszechstronny czujnik optyczny, który umożliwia pomiar ruchu obrotowego. Jego kompaktowe wymiary, wysoka rozdzielczość, szeroki zakres napięć zasilania oraz odporność na zakłócenia elektromagnetyczne czynią go idealnym rozwiązaniem do wielu zastosowań przemysłowych.

SKU: PIB3806-720-G5-24-C
