МОЩНЫЙ Сварочный полуавтомат RED TECHNIC 20-210 А

SPAWARKA / MIGOMAT INWERTOROWY (MIG-MAG FLUX / MMA / LIFT-TIG) 210A - W PEŁNI SYNERGICZNY (AUTOMATYCZNY)

Marka: RED Technic

Model: RTMSTF0001

W wyniku Naszej współpracy z nowoczesnymi fabrykami inwestującymi w nowe formy technologii, na przyszłe światowe potrzeby XXI wieku, powstała nowa marka RED TECHNIC, nie tylko z nowoczesnym designem, ale również minimalizmem i mocną jakością w stosunku do ceny. Aby sprostać wielu praktycznym zadaniom w ich wygodzie i prostocie, polecamy Państwu skupić uwagę na marce RED TECHNIC i dokonać mądrego wyboru.

Dane techniczne

• model: RTMSTF0001
• zasilanie: 230 V / 50 Hz
• pobór mocy MIG / MAG: 6,1 kVA
• pobór mocy TIG: 5,8 kVA
• pobór mocy MMA: 5,8 kVA
• metody spawania: MIG-MAG FLUX / MMA / LIFT-TIG
• zakres prądu spawania MIG-MAG 0,8: 35 - 210 [A]
• zakres prądu spawania MIG-MAG 0,9: 50 - 210 [A]
• zakres prądu spawania MMA: 20 - 210 [A]
• zakres prądu spawania TIG: 15 - 210 [A]
• prąd spawania cykl pracy 100%: (MIG-MAG / TIG LIFT - 155 A)
• prąd spawania cykl pracy 60%: (MIG-MAG - 210 A)
• prąd spawania cykl pracy 100%: (MMA - 155 A)
• prąd spawania cykl pracy 60%: (MMA - 210 A)
• obsługiwane średnice drutu: 0,8 / 0,9 [mm] - samoosłonowe
• obsługiwane średnice elektrod: 1,6 mm - 4 mm
• napięcie spawania MIG-MAG: 15,5 - 24 [V]
• napięcie spawania MMA / TIG: 20,8 - 28 [V]
• tryby pracy: synergiczny
• obsługiwane szpule drutu: maks. do 1 kg
• klasa izolacji: F
• zabezpieczenie sieci:  25 A
• stopień ochrony: IP21S
• wymiary: 38x29x16 [cm] (dł. / szer. / wys.)
• waga netto: 5,14 kg

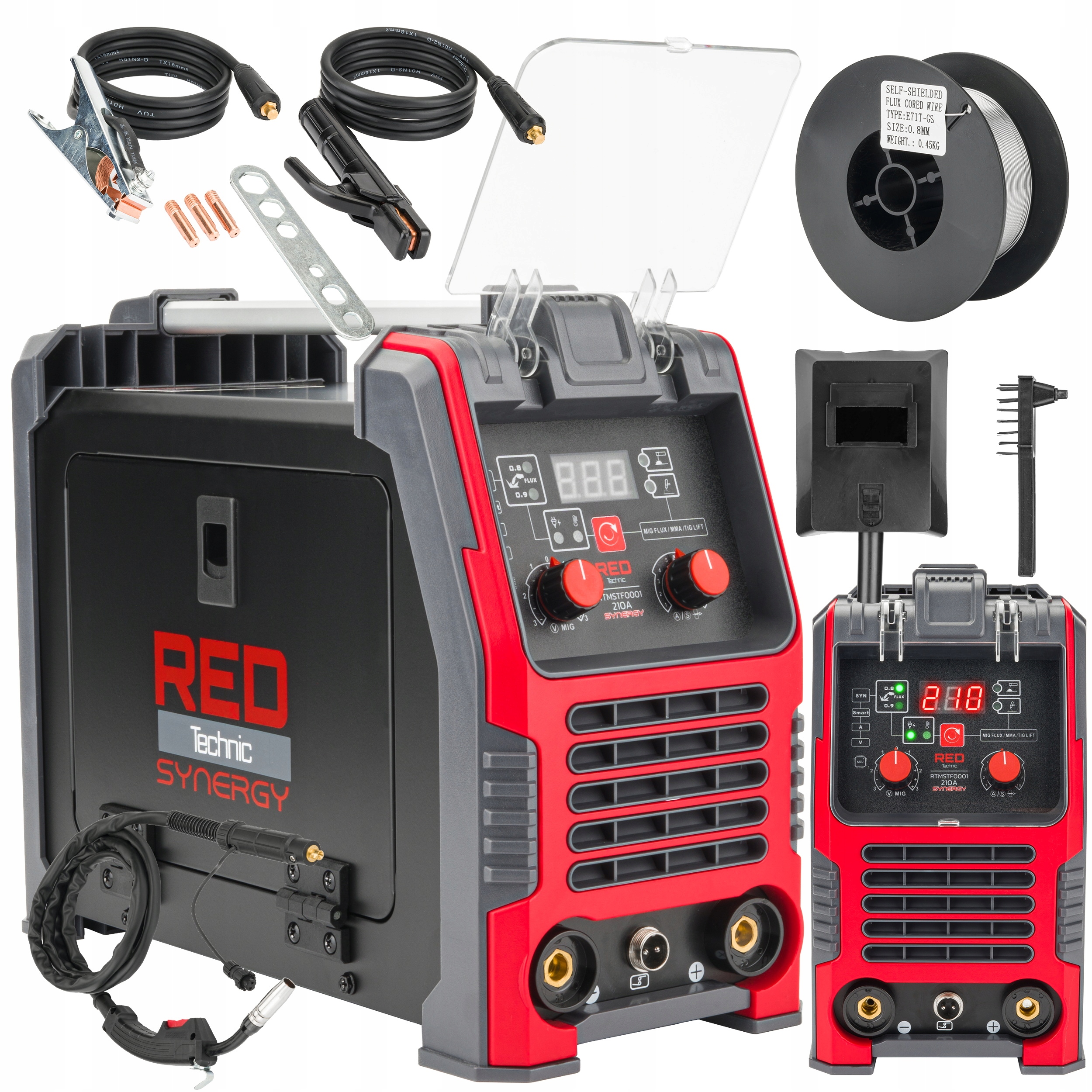

Wyposażenie

• uchwyt masowy (-): 200 cm
• uchwyt elektrodowy MMA (+): 200 cm / średnica wtyku 9mm 16-25
• uchwyt EURO MIG / MAG: 250 cm
• końcówki prądowe: 2x 0,9; 1x 0,8 [mm]
• rolka (dwustronna) obsługujące drut: 0,8 mm i 0,9 mm; typ U
• maska spawalnicza
• szczotka z młotkiem
• drut samoosłonowy (flux) typ E71T-GS 0,8 mm - 0,45 kg
• instrukcja obsługi w języku polskim i angielskim
• klucz uniwersalny

Czym jest Migomat inwertorowy RTMSTF0001?

Automat spawalniczy marki RED Technic RTMSTF0001 posiada bardzo szeroki zakres użytkowania. Umożliwia wydajne spawanie różnego typu grup materiałowych w szerokim zakresie grubości materiału. Zastosowane tranzystory IGBT mają korzystny wpływ na mniejsze zużycie energii elektrycznej, większą odporność na zakłócenia i spadki napięcia oraz dobrą charakterystykę łuku.

Panel sterowania teraz jest jeszcze łatwiejszy w obsłudze, a operator ma szybki dostęp do wszystkich funkcji. Wpływa to korzystnie na ergonomię i wydajność pracy w zakładzie.

Urządzenie posiada funkcję spawania synergicznego, dzięki czemu możliwe jest uzyskanie najwyższej jakości spoiny przy spawaniu wszelkich spawalnych materiałów - szczególnie wykonanych ze stali nierdzewnej i aluminium.

Elektronika urządzenia bazuje na tranzystorach IGBT łączących zalety dwóch typów tranzystorów łatwość sterowania tranzystorów polowych i wysokie napięcie przebicia oraz szybkość przełączania tranzystorów bipolarnych. Prąd spawania jest bardzo stabilny, co gwarantuje perfekcyjną spoinę. Dzięki technologii IGBT urządzenie jest lżejsze i bardziej oszczędne w poborze energii.

Model RTMSTF0001 jest automatem spawalniczym, którego konstrukcja bazuje na wydajnych tranzystorach IGBT. Wyposażony jest w czytelny wyświetlacz LCD wskazujący aktualny prąd spawania ustawiany pokrętłami. Wyposażony jest w wentylator chłodzący, układy elektroniczne oraz pozostałe komponenty, a także czujnik termiczny zabezpieczający urządzenie przed przegrzaniem.

Wydajność i możliwości

Wysoka wydajność i efektywne chłodzenie

Dzięki zastosowaniu technologii tranzystorów IGBT sprawność urządzenia to aż 60%.

Posuw drutu w pełni automatyczny.

Wbudowane funkcje ułatwiające pracę

• HOT START (automatyczny) nazywany popularnie gorącym startem umożliwia poprzez chwilowe podwyższenie prądu spawania ponad wartość ustawioną przez spawacza. HOT START działa w momencie zajarzenia łuku i ma na celu zapobieganiu przyklejenia elektrody do materiału. Jest dużym ułatwieniem podczas zapalania elektrody.
• ANTI STICK (automatyczny) odcina/minimalizuje napięcie i prąd spawania w wypadku zwarcia elektrody ze spawanym materiałem. ANTI STICK umożliwia spawaczowi łatwiejsze oderwanie elektrody.
• ARC FORCE (automatyczny) stabilizuje łuk niezależnie od jego długości. Zmniejszając wartości funkcji daje łuk miękki i mniejszą głębokość wtopu, natomiast zwiększając wartości funkcji powoduje głębsze wtopienie i możliwość spawania łukiem krótkim. Przy największej wartość dla funkcji ARC FORCE możliwe jest "wciśnięcie elektrody w jeziorko roztopionego metalu i przepalenie materiału na wskroś.

Możliwości technologii SYNERGY

Dodatkowy komfort pracy i zalety zapewnia:

• Tryb synergiczny - funkcja która umożliwia ustawienie automatycznego doboru parametrów
• Brak konieczności stosowania gazów osłonowych - wygodne w przypadku używania drutów samoosłonowych

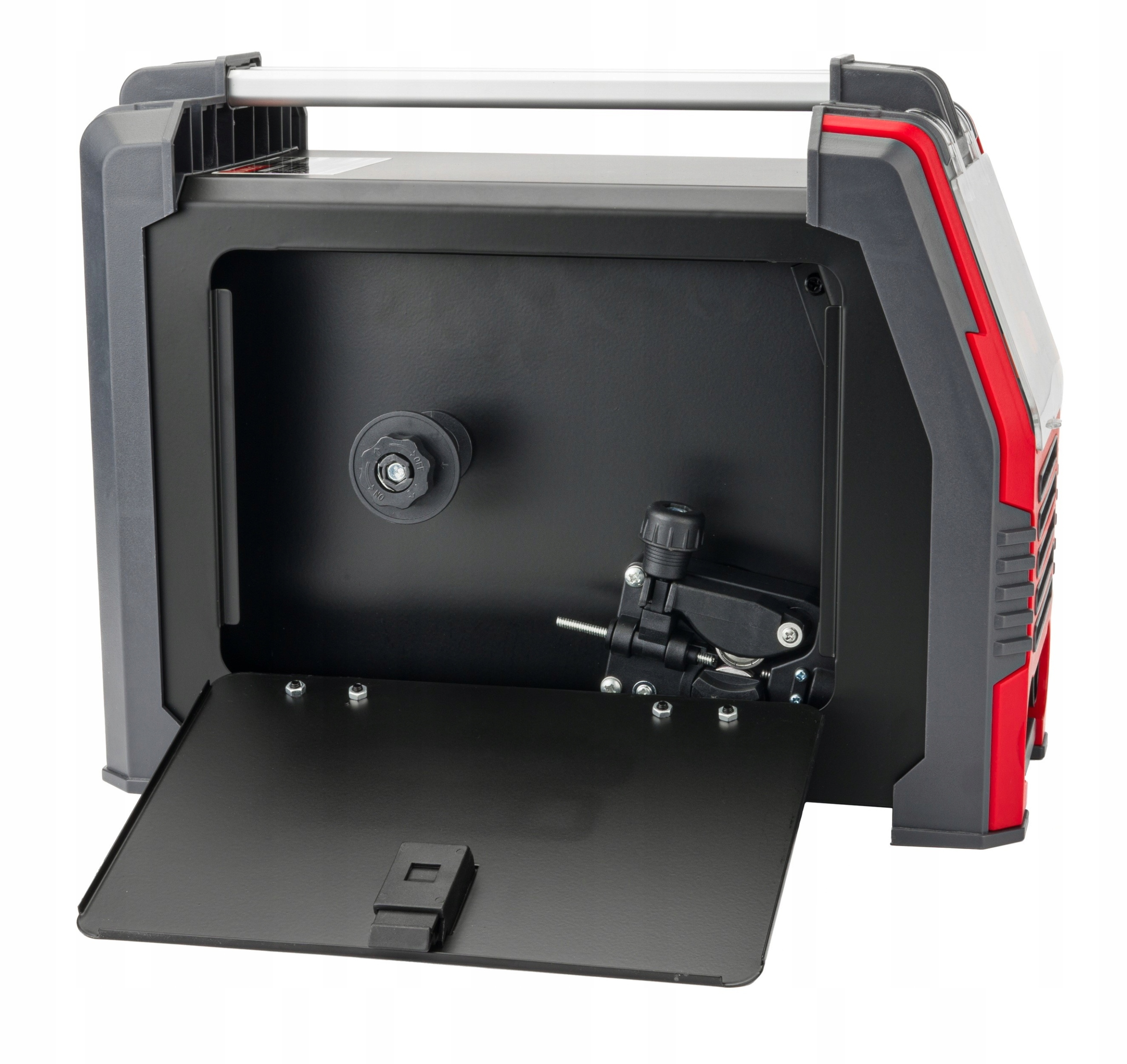

System podawania drutu

2-rolkowy podajnik umożliwia precyzyjny wysuw drutu spawalniczego wykluczając jego poślizg.

Mobilność urządzenia

Lekka konstrukcja wraz ze stabilnym aluminiowym uchwytem pozwala na łatwe przemieszczanie całego urządzenia.

Możliwości spawania urządzeniem RTMSTF0001

Spawanie metodą MIG/MAG

Spawanie metodą MIG/MAG jest jednym z najpowszechniej stosowanych procesów spawania. Ale co się właściwie za nim kryje? Wszystko zależy od wyboru pasujących gazów osłonowych i spoiw, aż po właściwości różnych rodzajów łuków spawalniczych.

Spawanie MIG/MAG jest też określane mianem spawania łukowego metali.

Gdzie stosuje się tę metodę spawania?

Procesy spawania MIG/MAG można stosować nadzwyczaj uniwersalnie. Wykorzystuje się je między innymi w przemyśle obróbki metali, w budowie konstrukcji i zbiorników stalowych, budowie okrętów i w branży motoryzacyjnej. Procesy MIG/MAG umożliwiają spawanie elementów z różnych materiałów, o różnych grubościach i geometriach. Spawanie metodą MIG nadaje się szczególnie do metali nieżelaznych: aluminium, magnezu, miedzi i tytanu. Metody MAG używa się głównie do spawania stali niestopowych, niskostopowych i wysokostopowych.

Zalety spawania metodą MIG/MAG:

• wysoka wydajność stapiania,
• brak żużlu,
• łatwe zajarzenie łuku spawalniczego,
• dobra przydatność do spawania zmechanizowanego i zautomatyzowanego,
• wysoka prędkość spawania przy dobrej jakości spoiny,
• dobra przydatność zastosowania w pozycjach wymuszonych i trudnych,
• niskie koszty spoiw.

Spawanie metodą MMA

Spawanie łukowe elektrodą otuloną nazywane jest również metodą MMA (Manual Arc Welding) i jest to najstarsza i najbardziej uniwersalna metoda spawania łukowego.

W metodzie MMA wykorzystywana jest elektroda otulona, która składa się z metalowego rdzenia pokrytego sprasowaną otuliną. Pomiędzy końcem elektrody a spawanym materiałem wytwarzany jest łuk elektryczny. Zajarzenie łuku ma charakter kontaktowy poprzez dotknięcie końca elektrody do materiału spawanego. Elektroda topi się i krople stopionego metalu elektrody przenoszone są poprzez łuk do płynnego jeziorka spawanego metalu tworząc po ostygnięciu spoinę. Spawacz dosuwa elektrodę w miarę jej stapiania do spawanego przedmiotu tak aby utrzymać łuk o stałej długości i jednocześnie przesuwa jej topiący się koniec wzdłuż linii spawania. Topiąca się otulina elektrody wydziela gazy, które chronią płynny metal przed wpływem atmosfery a następnie krzepnie i tworzy na powierzchni jeziorka żużel, który chroni krzepnący metal spoiny przed wpływem otoczenia. Po odsunięciu elektrody od spawanego przedmiotu łuk elektryczny ustaje i proces spawania zostaje przerwany. Po ułożeniu jednego ściegu żużel należy mechanicznie usunąć.

Podstawowa różnica w stosunku do innych metod spawania polega na tym, że w metodzie MMA elekroda ulega skróceniu. W metodzie TIG oraz MIG/MAG długość elektrody pozostaje przez cały czas niezmieniona i odległość pomiędzy uchwytem a elementem spawanym jest przez cały czas stała. W metodzie MMA, aby utrzymać stałą odległość pomiędzy elektrodą a jeziorkiem spawalniczym, uchwyt elektrody musi być przez cały czas przesuwany w kierunku spawanego elementu co powoduje, że umiejętności spawacza odgrywają szczególną rolę.

Spawanie metodą TIG

Spawanie TIG jest metodą umożliwiającą uzyskanie najwyższej jakości spoin. Łuk spawalniczy jarzy się między odporną na działanie wysokiej temperatury, nietopliwą elektrodą wolframową i elementem spawanym. Gaz obojętny, od którego wzięła nazwę metoda, wytwarza beztlenową atmosferę i zapobiega reakcjom chemicznym płynnego jeziorka spawalniczego. Wskutek tego powstają gładkie, równe i bezporowe spoiny. Spoiwo jest doprowadzane ręcznie lub z podajnika drutu.

Spawanie TIG jest możliwe dla wszystkich metali spawalnych. Największy zakres zastosowania to stale nierdzewne oraz metale nieżelazne, jak np. aluminium, miedź i mosiądz. TIG stosuje się przede wszystkim do wykonywania warstwy graniowej spoiny, ponieważ spoiny są czyste i bezporowe, a dzięki temu dobrze znoszą dynamiczne obciążenia.

WYMIARY URZĄDZENIA

WYMIARY PRZEWODÓW

Wbudowany 3'' turbo wentylator

Dzięki masywnemu łożyskowanemu wentylatorowi maszyna bardzo szybko zostanie schłodzona w przypadku przeciążenia termicznego.
