Программируемый лабораторный блок питания UDP3305S-E 30В 5А 328Вт четверной

UDP3305S-E programowalny zasilacz laboratoryjny

Seria UDP3300S-E to wysokowydajne programowalne liniowe zasilacze prądu stałego. Zasilacz UDP3305S-E posiada przejrzysty interfejs użytkownika, kolorowy wyświetlacz LCD, doskonałe wskaźniki wydajności, liczne funkcje analizy oraz interfejsy komunikacyjne. Może zaspokoić różnorodne potrzeby testowe wielu użytkowników. Ma na celu zapewnienie wysokiej jakości i niedrogich programowalnych zasilaczy prądu stałego dla dziedzin elektronicznych i elektrycznych, takich jak nauczanie, badania naukowe i przemysł.

Prezentacja produktu w formie Video:

https://youtu.be/jiwmPC4q5M8

https://youtu.be/KrZF3I1TCRI

https://youtu.be/7UrJlN41VLA

UDP3305S-E rozkręcanie zasilacza laboratoryjnego Unit - budowa wewnętrzna:

https://youtu.be/-yhx87Dkx3o

USP3305S-E sterowanie funkcjami zasilacza laboratoryjnego USB Windows PC soft programowalny DC:

https://youtu.be/vn0GYsysJcY

UDP3305S-E produkcji Uni-tred to wielokanałowy zasilacz laboratoryjny poczwórny czyli o 4 wyjściach napięcia z funkcją programowania ustawień. Dwa kanały wyjściowe CH1 i CH2 zasilacza UDP3305S-E są symetryczne i umożliwiają płynną regulację napięcia w zakresie od 0 do 30V i wydajnością prądową do 5A w każdym z tych kanałów. Regulacja napięcia i prądu w CH1 i CH2 jest niezależna tzn. w pierwszym kanale możemy ustawić wartość napięcia wyjściowego 6,78V natomiast w w drugim kanale CH2 3,0V. Maksymalna wydajność prądowa zasilacza UDP3305S-E w kanale CH1 i CH2 wynosi 5A w całym przedziale wartości napięcia wyjściowego. Laboratoryjny zasilacz UDP3305S-E umożliwia łączenie równoległe lub szeregowe wyjść CH1 i CH2 w celu uzyskania zwiększenia wydajności prądowej lub zwiększenia zakresu napięcia wyjściowego. Połączenie równoległe wyjść CH1 i CH2 zasilacza UDP3305S-E sumuje jego prąd wyjściowy co w praktyce daje nam przy tym połączeniu 10A maksymalnego prądu na wyjściu (5A z kanału CH1 + 5A z kanału CH2). W przypadku połączenia szeregowego CH1 i CH2 wydajność prądowa pozostaje na tym samym poziomie czyli 5A, natomiast wartości napięć z obu kanałów się sumują w otrzymujemy zasilacz z regulowanym napięciem na wyjściu od 0V do 60V. Trzecią możliwością połączenia niezależnych wyjść zasilacza UDP3305S-E jest uzyskanie napięcia symetrycznego: zacisk wyjściowy (-) CH1 łączymy z gniazdem wyjściowy (+) CH2: z tego połączenia powstaje nam obwód masy GND. W kanale CH1 mamy wolny zacisk (+) i mamy wyjście regulowanego napięcia dodatniego od 0 do 30V. W kanale CH2 mamy wolny zacisk (-) i jest tam wyjście napięcia ujemnego, które możemy analogicznie regulować w zakresie od 0V do -30V. Podwójne, symetryczne napięcie wykorzystywane jest min. w technice analogowej do zasilania wzmacniaczy operacyjnych, wzmacniaczy mocy. CH3 to trzecie wyjście zasilacza UDP3305S-E regulowane w zakresie od 0 do 6V i wydajności prądowej do 3A. Może być wykorzystane do wielu urządzeń i modułów elektronicznych. CH4 czyli czwarte wyjście to nieregulowane napięcie 5V podawane na gniazdo USB do zasilania urządzeń przenośnych (maksymalne obciążenie gniazda USB do 2A).  Liniowa konstrukcja zasilacza UDP3305S-E jest oparta na transformatorze co zapewnia jego bardziej stabilną i bezawaryjną pracę w stosunku do konstrukcji opartych na przetwornicy impulsowej.

UDP3305S-E to nowoczesna konstrukcja zasilacza liniowego z dodatkowym interfejsem szeregowym USB lub RS232 i LAN pozwalająca na kontrolę parametrów z poziomu komputera. W manualu dostępne są komendy sterujące. Zasilacz UDP3305S-E może współpracować z oprogramowaniem  obsługuje komendy SCPI.

Zasilacz laboratoryjny UDP3305S-E charakteryzuje się wysoką rozdzielczością do pomiarów prądu 1mA i napięcia 1mV oraz niskim poziomem tętnień i szumów. Urządzenie posiada duży kolorowy wyświetlacz TFT ze wskazaniami prądu, napięcia i mocy. Struktura zasilania jest aktywnie chłodzona (wentylatory). Ponadto posiada funkcje ochrony przed przeciążeniem, zwarciem i przegrzaniem. Zasilacz UDP3305S-E posiada możliwość programowania poprzez SCPI. Komunikacja odbywa się poprzez interfejsy: RS232, USB, LAN.

dane techniczne:

• programowalny zasilacz wielokanałowy model UDP3305S-E produkcji Unit
• 4 kanałowy laboratoryjny zasilacz programowalny UDP3305S-E produkcji Uni-trend
• poczwórny zasilacz UDP3305S-E z 4 niezależnymi wyjściami
• liniowa konstrukcja zasilacza oparta na transformatorze

  ► niskie szumy i tętnienia

• regulacja parametrów wyjściowych:

  ► CH1: napięcia w zakresie od 0V do 30V i prądu z zakresie od 0A do 5A

  ► CH2: napięcia w zakresie od 0V do 30V i prądu z zakresie od 0A do 5A

  ► CH3: napięcia w zakresie od 0V do 6V i prądu z zakresie od 0A do 3A

  ► CH4: nieregulowane gniazdo USB napięcie 5V i maksymalny prąd wyjściowy do 2A

• ► CH4: nieregulowane gniazdo USB napięcie 5V i maksymalny prąd wyjściowy do 2A
• maksymalna moc wyjściowa: 328W
• kolorowy wyświetlacz LCD typu TFT

  ► przekątna 4,3cala

• regulacja i odczyt parametrów wyjściowych

  ► napięcia: 10mV

  ► prądu: 1mA

• zabezpieczenia zasilacza:

  ► OVP Over Voltage Protection - ochrona przed przepięciem - nadnapięciowa

  ► OCP Over Current Protection - ochrona nadprądowa

  ► OTP Over Temperature Protection - ochrona temperaturowa

• aktywne chłodzenie przy pomocy wentylatora typu cooler
• funkcja blokady klawiatury
• tryb pracy wielozadaniowej: indywidualny, równoległy i szeregowy
• zabezpieczenie przed przepięciem / przetężeniem
• funkcja rejestracji danych : może rejestrować napięcie wyjściowe i prąd i wyświetla nagrane dane na wykresie
• obsługa komend SCPI
• interfejsy komunikacyjne:

  ► RS232

  ► USB

  ► LAN

  ► I/O

zestaw zawiera:

• zasilacz UDP3305S-E
• przewód zasilający
• przewód USB
• oryginalny karton

Kolorowy wyświetlacz LCD

Korzystając z 4,3-calowego wyświetlacza o wysokiej rozdzielczości, zapewnia użytkownikom interfejs człowiek-maszyna z bogatymi funkcjami i prostą obsługą, który może wyświetlać aktualnie ustawione napięcie/prąd wyjściowy, rzeczywiste napięcie/prąd wyjściowy i wartość napięcia/prądu wyjściowego zabezpieczenia zasilania w czasie rzeczywistym. Funkcjonalny interfejs jest prosty i wszechstronny, łatwy w obsłudze.

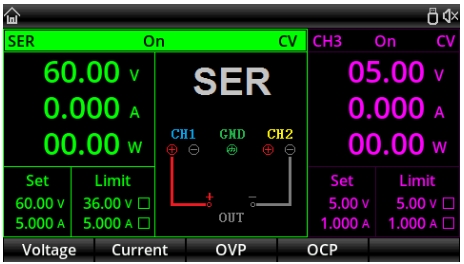

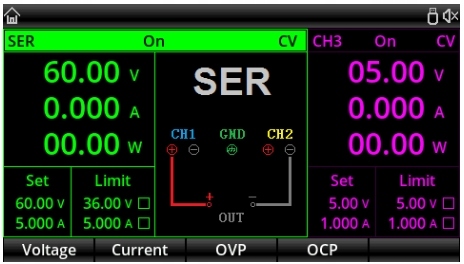

Łączenie wyjścia równolegle lub szeregowo przy pomocy przycisku

Połączenie szeregowo-równoległe między kanałami CH1 i CH2 kanału głównego można zrealizować bez zewnętrznego połączenia, co upraszcza połączenie i ułatwia testowanie.

Możliwość pracy szeregowej i równoległej, oraz symetrycznej kanałów CH1 i CH2:

► połączenie szeregowe: 0V do 60V i wydajności prądowej 5A

► połączenie równolegle: 0V do 30V i wydajności prądowej 10A

► połączenie symetryczne: 0V do +/-30V i wydajności prądowej 5A

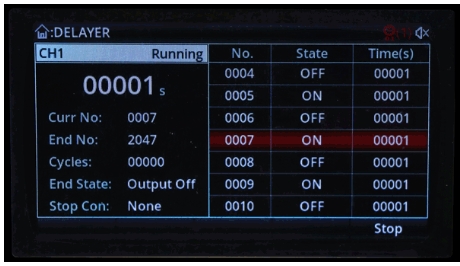

Funkcja programowania listy nastaw / opóźniacza

Dzięki funkcjom ustawiania listy i opóźnienia można ustawić do 2048 zestawów danych zgodnie z wymaganiami testowymi, a liczba cykli może osiągnąć 99999. Jest używany z szablonami przebiegów, co jest bardzo wygodne do testowania cykli i testowania starzenia.

Mnogość interfejsów zdalnego sterowania

Standardowy interfejs komunikacyjny RS232, interfejs Ethernet, cyfrowe we/wy oraz interfejsy master i slave USB mogą być kontrolowane przez zdalne połączenie z Ethernetem lub przez RS232 i USB, z oprogramowaniem komputera hosta w celu uzyskania kontroli oprogramowania.

UNI-T UDP3305-E to liniowy zasilacz prądu stałego z czterema kanałami i mocą wyjściową 328 W. Pierwsze dwa kanały to 0-32V / 5A i można je podłączyć wewnętrznie w dowolnym praca szeregowa lub równoległa. Trzeci kanał UDP3305 można ustawić na 0-6V/3A, a czwarty kanał to stałe napięcie gniazdo USB 5V z maksymalnym prądem do 2A.

Zasilacz UDP3305S-E wyróżnia się na tle innych konkurencyjnych produktów wysoką wydajnością, ponieważ oferuje rozdzielczość odczytu 10 mV / 1 mA wraz z wyświetlaniem przebiegu w czasie rzeczywistym i łącznością z USB, RS232, LAN i cyfrowym wejściem/wyjściem. Dodatkowo zasilacz laboratoryjny UDP3305S-E obsługuje komendy SCPI, co pozwala na zaprogramowanie zasilacza.

Ponadto każdy kanał wyjściowy zasilacza można włączać i wyłączać indywidualnie, a duży wyświetlacz o przekątnej 4,3 cala zapewnia szczegółowy przegląd do 3 kanałów jednocześnie. To właśnie dzięki tym cechom UDP3305S-E może konkurować z innymi popularnymi zasilaczami takimi jak Rigol DP832 czy Siglent SPD3303X-E.
