РЕЛЕ ССР 40А DA DC-AC ФОТЕК + РАДИАТОР ДЛЯ РЕЛЕ + ТЕРМОСМАЗКА

XAPR0000199

ZESTAW FOTEK SSR-40DA 40A DC-AC + RADIATOR 1F + PASTA

FOTEK SSR-40DA 40A DC-AC

Przekaźniki półprzewodnikowe wykorzystywane są do bezstykowego przełączania odbiorników dużej mocy w urządzeniach jedno i trójfazowych. Brak mechanicznych elementów w przekaźniku wpływa pozytywnie na trwałość urządzeń w porównaniu z tradycyjnymi stycznikami. Brak styków i iskrzenia to również gwarancja niezawodności i odporność na wilgoć, zanieczyszczenia i wibracje.

Przekaźniki półprzewodnikowe FOTEK przeznaczone są do przełączania z dużą częstotliwością odbiorników o dużych mocach tj: silniki czy urządzenia grzejne.

O pracy przekaźnika informuje dioda LED.

Mocowanie do płyty montażowej na śruby.

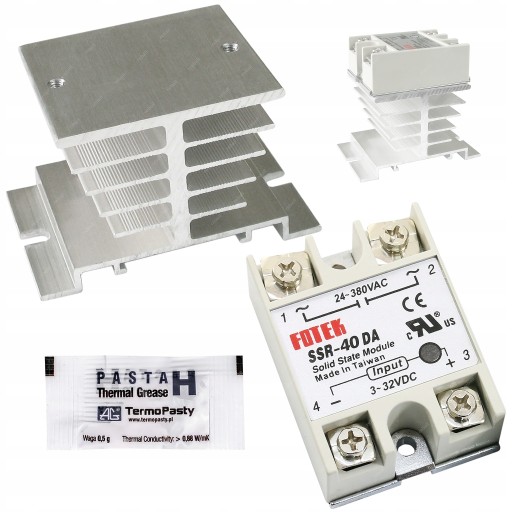

W SKŁAD ZESTAWU WCHODZI

• przekaźnik Fotek SSR-40 40A DC-AC - 1szt.
• radiator do przekaźników 1F - 1szt.
• pasta termoprzewodząca 0,5g - 1szt.

DANE TECHNICZNE PRZEKAŹNIKA

• napięcie pracy (wyjście): 24-380VAC
• izolacja (wyjście): fotoelektryczna
• maksymalny prąd przełączania (wyjście): 40A
• napięcie sterujące (wejście): 3-32VDC
• prąd wejściowy (wejście): 4,5-20mA
• czas reakcji (wejście): < 10ms
• temperatura pracy: -30 do +80°C
• wymiary: 62mm x 45mm x 23mm
• inne: wyzwalanie w zerze
• dioda sygnalizacyjna LED informująca o stanie pracy przekaźnika
• szybka ochronna: brak w zestawie
• śrubki mocujące przekaźnik: brak w zestawie

ALUMINIOWY RADIATOR 1F

Radiator można zastosować do wszystkich przekaźników 10-40A zapewniając im lepsze chłodzenie oraz żywotność.

Radiator można montować na płaskiej powierzchni (przygotowane otwory).

W zestawie brak śrub mocujących.

DANE TECHNICZNE RADIATORA

• materiał: aluminium
• rozmiar otworów do montażu przekaźnika: M4
• szerokość między otworami do montażu przekaźnika: 48mm
• minimalna szerokość między otworami do montażu na powierzchni dolnej: 64mm
• wysokość: 50mm
• szerokość 50mm
• długość dolnej podstawy: 80mm
• długość górnej podstawy: 60mm

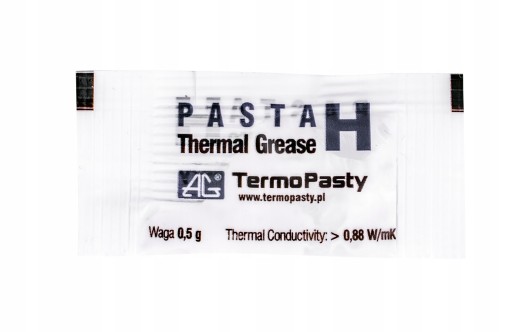

PASTA TERMOPRZEWODZĄCA 0,5g

Pasty termoprzewodzące firmy AG TermoPasty charakteryzują się bardzo niską impedancją termiczną, a także wysoką przewodnością cieplną. Oba te parametry pozytywnie wpływają na ich użyteczność.

DANE TECHNICZNE

• gęstość w temp. 20°C: 2,58 g/cm3
• temperatura zapłonu: 350 °C
• temperatura krzepnięcia: -50 °C
• współczynnik refrakcji: 1,405
• ciepło właściwe w temperaturze 50°C: 0,243 Cal /g K
• współ. przenikania ciepła w temp. 0-150°C: 0,88 W/m K
• stała dielektryczna przy 100 Hz: 4,7 (±0,1)
• oporność skrośna: 5 x 10¹4 Ohm x cm
• tangens kąta strat. dielek. przy f=100 Hz: - 0,020 (±0,003)
• zakres temp. pracy: -50 ~ 250 °C

UWAGA - ZABEZPIECZENIA PRZEKAŹNIKÓW SSR (NIEZALEŻNIE OD PRODUCENTA)

1. W przypadku obwodów wysokoprądowych (VDC/VAC) czy szczególnie obwodów z obciążeniem o charakterze indukcyjnym (AC) należy zawsze pamiętać o stosowaniu odpowiednich zabezpieczeń tj. diody Zenera (obwody VDC i L), warystory (MOV) czy układy RC(D) podłączane równolegle do styków wyjściowych przekaźnika (przy napięciach 100-240V) lub obciążenia (przy napięciach 24-28V) zabezpieczających przed niepożądanymi zakłóceniami z sieci lub odbiornika np. szpilkowymi napięciami. Przykładowe obwody z zabezpieczeniami poniżej.
2. Odpowiednie dobranie zabezpieczeń zależy od charakteru obciążenia, natężenia prądu jak i typu napięcia przełączanego i powinno być dobrane indywidualnie. Bardzo często układ gasikowy RC składa się z R=33-1000Ohm/1-5W, C=1nF-0,10µF - precyzyjne wartości RC dobiera się na podstawie nomogramów. Warystor należy dobrać odpowiednio do rodzaju i wartości napięcia obwodu obciążenia. Przyjmuje się że jego napięcie to 1,6 - 1,9 wartości znamionowej napięcia przełączanego.
3. Na wejściu przekaźników SSR można stosować kondensator filtrujący np. C=0,10µF.
4. Należy dodać że w przypadku przekaźników SSR kontrola nadmiernych wartości prądu (szczególnie udarowego w przypadku zwarć) wymaga stosowania ultra szybkich bezpieczników topikowych w obwodzie zasilającym odbiornik. Dobrą praktyką w tego typu przypadkach jest również stosowanie SSRów o większym prądzie znamionowym niż wynikało by to z obliczeń aby przekaźnik nie pracował na granicy swoich możliwości.
5. Nie należy używać przewodów wejściowych sterujących przekaźnikiem SSR dłuższych niż 3m.
6. Żywotność przekaźników SSR jest nieograniczona przy założeniu, że są one odpowiednio chłodzone. Powyżej 80C następuje nieodwracalne uszkodzenie przekaźnika.
7. W celu zapewnienia ich długotrwałej pracy należy zapewnić odpowiednie odprowadzenie ciepła poprzez stosowanie radiatorów (powyżej 5A), pasty termoprzewodzącej jak i wymuszonego obiegu powietrza stosując odpowiednio wydajne wentylatory (powyżej 25A).
8. Obniżenie temperatury o 10°C wydłuża dwukrotnie przewidywany okres eksploatacji przekaźników SSR.
9. Przy montażu wielu przekaźników koło siebie należy zapewnić odstęp między nimi.
