Быстроразъемная розетка со спиралью DN12X9

Szybkozłacze gniazdo ze spiralą DN12X9

index: SZGSNF DN9

Gniazdo, część żeńska

z przyłączem do przewodu Tekalan 12X9 mm

i sprężyną ochronną

do szybkozłącza pneumatycznego systemu 26 (German Type)

Kompresorowe szybkozłączki typu niemieckiego, nazywane też typem 26, są najpowszechniej stosowanym w Polsce i Europie systemem szybkozłączy pneumatycznych.

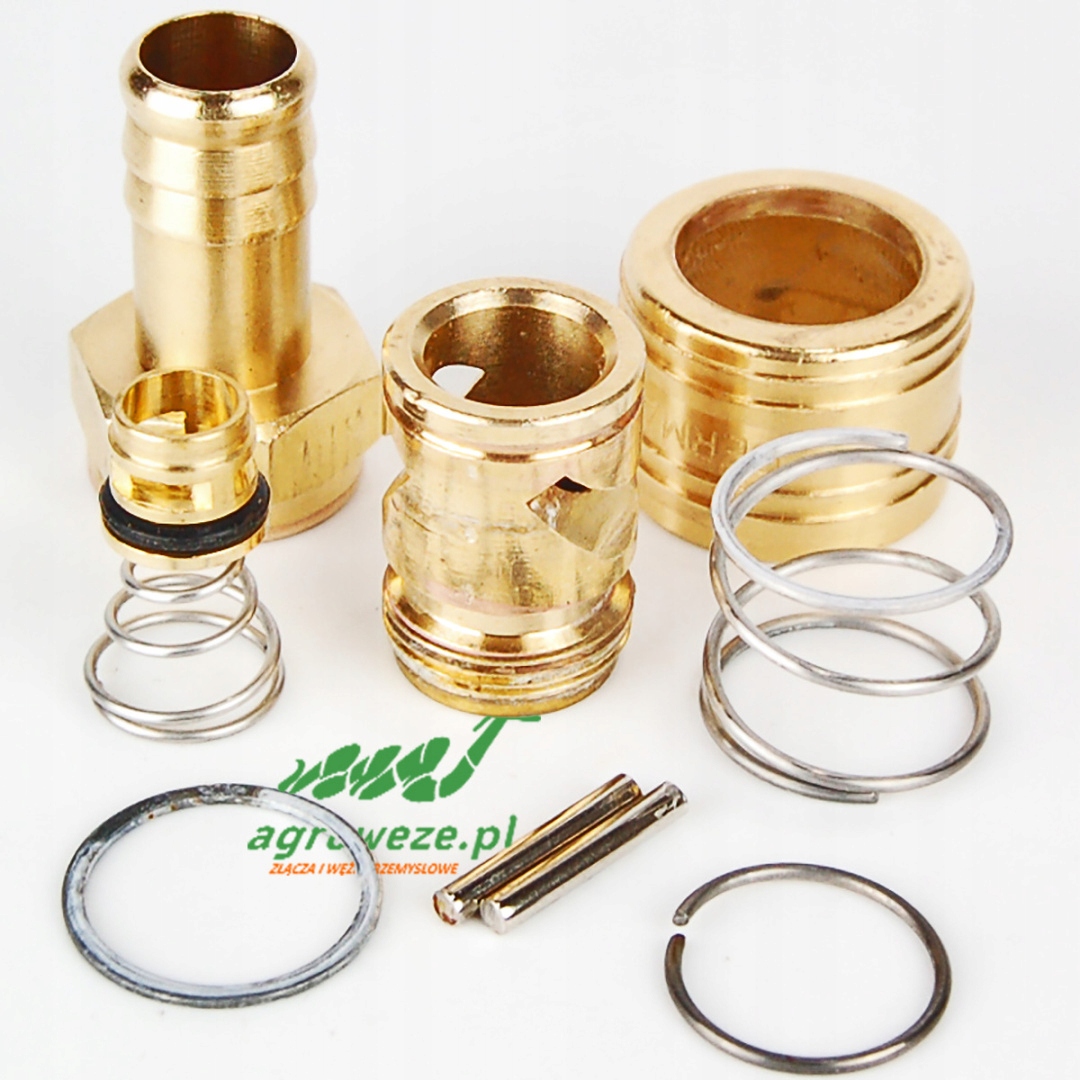

• materiał korpusu - mosiądz
• mechanizm ryglujący - hartowane, nierdzewne sworznie stalowe i nierdzewna sprężyna
• zawór odcinający - w gnieździe szybkozłącza (system jednostronnie odcinający)
• tłoczek zaworu - mosiężny dociążany stożkową sprężyną ze stali nierdzewnej
• uszczelnienia - nitrylowe oringi odporne na olej.

Na załączonych szkicach znajdują się przybliżone wymiary służące ułatwieniu identyfikacji systemu.
