ПОРТАТИВНЫЙ цифровой мультиметр DT830B с ЖК-дисплеем БЫСТРАЯ ДОСТАВКА

Dzień Dobry ,

Ofertą sprzedaży jest  Multimeter DT-8330B

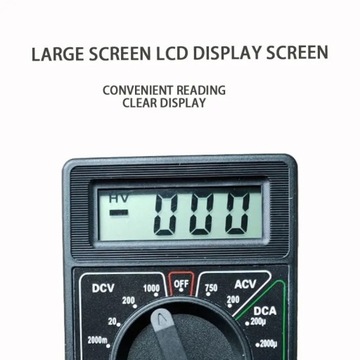

• Wyświetlacz LCD : Cyfrowy multimetr posiada wyświetlacz LCD, który ułatwia odczyt i interpretację pomiarów.

• Pomiar napięcia AC/DC :Ten multimetr może mierzyć zarówno napięcie AC, jak i DC, dzięki czemu jest wszechstronny i przydatny w różnych zastosowaniach.

• Mini dla Ciebie : Kompaktowy rozmiar tego multimetru sprawia, że jest łatwy do noszenia i używania w podróży, idealny dla elektryków i entuzjastów majsterkowania.

• Sonda kombinowana : Sonda kombinowana pozwala na łatwy i dokładny pomiar rezystancji, pojemności i indukcyjności, co czyni ją cennym narzędziem do rozwiązywania problemów i napraw.

produkt: Jest odpowiedni dla użytkowników, którzy mają wstępne zrozumienie multimetru, aby pomóc w majsterkowaniu

Cechy techniczne produktu:

Napięcie DC: 200-2000-20-200-500V ± 0,5%

Napięcie AC: 200-500V ± 1,0%

Prąd DC: 200u-200u-20m-200m-5A ± 1,8%

Rezystancja: 200-2000-20K-2000K Ω ± 1,0%

Ogólne cechy produktu:

Rozmiar wyświetlacza LCD (3 1/2 cyfrowy LCD, maksymalna wartość wyświetlacza 1999)

Wyświetlacz symbolu niskiego napięcia: Tak

Ochrona przed przeciążeniem: tak

Wykrywanie diody: tak, pokazując przybliżony spadek napięcia

Wykrywanie triody: tak

Zasilanie: bateria 6 F22 9V(Bez baterii)

Rozmiar produktu: 125x70x25mm

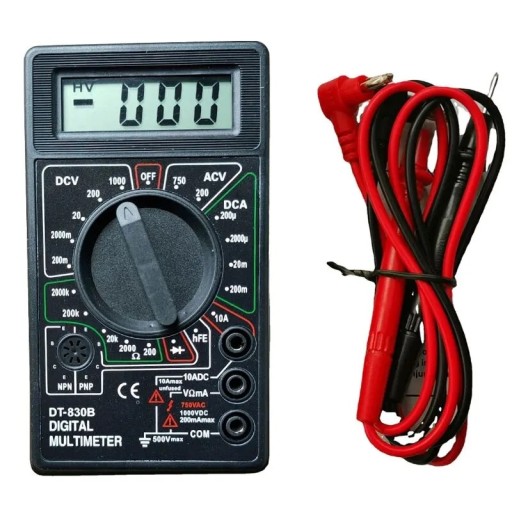

Standardowa konfiguracja: miernik goły, skrzynka kolorów, długopis, instrukcja, certyfikat zgodności (karta gwarancyjna)

Panel i instrukcja obsługi:

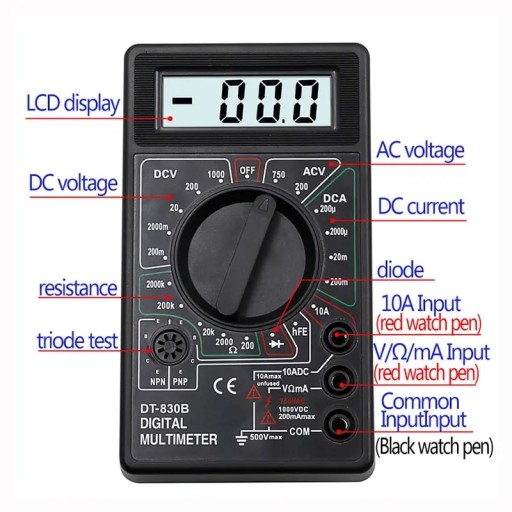

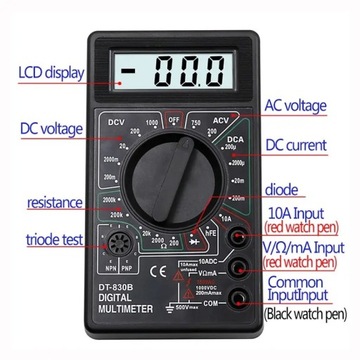

1. monitor

Trzy i pół cyfrowy wyświetlacz LCD

2. przełącznik

Naciśnij go, aby włączyć zasilanie i wyłącz, gdy nie jest używany.

3. Gniazdo pomiaru pojemności

Ten zegarek nie ma funkcji testu pojemności.

4. funkcja przełącznika zakresu

Wybierz spośród różnych funkcji pomiarowych i zakresów.

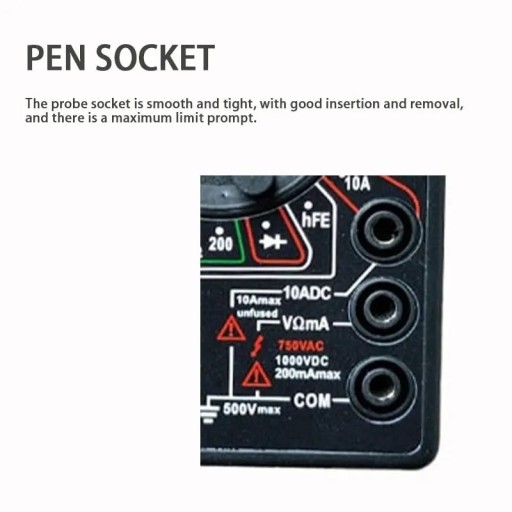

5. Gniazdo prądowe 10A (nie można zmierzyć prądu większego niż 10A)

Podczas pomiaru prądów AC i DC większych niż 200mA i mniejszych niż 10A, czerwony przewód testowy należy włożyć do tego gniazda prądowego 10A.

6. aktualne jack

Podczas pomiaru prądów AC i DC poniżej 200mA czerwony przewód testowy należy włożyć do tego gniazda prądowego.

7. V/Ω jack

Podczas pomiaru napięcia AC i DC, rezystancji, napięcia przewodzenia diody i wykrywania zwarcia, czerwony przewód testowy powinien zostać włożony do tego gniazda V/Ω.

8. Czarny przewód testowy gniazda „ COM ”z końcówki uziemienia jest zawsze włożony do tego gniazda uziemiającego.

9. gniazdo testowe wartości β

Włóż kolektor, podstawę i emiter badanej triody odpowiednio do gniazd „ C ”, „ B” i „ E ”, i zwróć uwagę, aby rozróżnić, czy trioda to NPN czy PNP.

Instrukcje:

1. Przygotuj

Naciśnij przełącznik zasilania, obserwuj, czy wyświetlacz LCD jest normalny i czy występuje znak braku baterii, jeśli tak, najpierw wymień baterię.

2. użycie

(1) Pomiar prądu stałego Wybierz odpowiedni zakres pomiaru prądu i otwór wprowadzający czerwonego ołowiu testowego zgodnie z rozmiarem prądu pomiarowego. Podczas pomiaru prądu stałego czerwony przewód testowy dotyka końca wysokim napięciem, czarny przewód testowy styka się z końcem z niskim napięciem, a prąd do przodu płynie z czerwonego ołowiu testowego. Przepłyń do multimetru, a następnie wypłyń z czarnego ołowiu testowego. Gdy wielkość mierzonego prądu nie jest jasna, najpierw użyj największego zakresu do pomiaru, a następnie stopniowo zmniejsz zakres, aby dokładnie zmierzyć.

(2) Pomiar napięcia AC i DC

Włóż czerwony przewód testowy do gniazda "V/Ω", wybierz odpowiedni zakres pomiaru napięcia zgodnie z napięciem, czarny przewód testowy dotyka końca "uziemienia" obwodu, a czerwony przewód testowy dotyka punktu, który ma być mierzony w obwodzie. W szczególności należy zauważyć, że częstotliwość napięcia AC mierzona przez multimetr cyfrowy jest bardzo niska (45 ~ 500Hz), a amplituda napięcia sygnału średniej i wysokiej częstotliwości powinna być mierzona za pomocą miernika miliwoltów prądu przemiennego.

(3) Pomiar rezystancji

Włóż czerwony przewód testowy do gniazda "V/Ω", wybierz odpowiedni zakres pomiaru rezystancji w zależności od wielkości rezystancji, dotknij czerwonego i czarnego testu prowadzi do obu końców oporu i obserwuj odczyt. W szczególności podczas pomiaru rezystancji w obwodzie (rezystancja na płytce drukowanej) należy najpierw wyłączyć zasilanie obwodu, aby nie powodować drgań odczytu. Zabrania się używania przekładni oporowej do pomiaru prądu lub napięcia (zwłaszcza napięcia AC 220V), w przeciwnym razie łatwo jest uszkodzić multimetr. Ponadto plik rezystancji można również wykorzystać do jakościowej oceny, czy kondensator jest dobry czy zły. Najpierw zwarcie dwóch biegunów kondensatora (użyj odprowadzenia testowego, aby dotknąć obu biegunów jednocześnie, aby rozładować kondensator), następnie dotknij dwóch przewodów testowych multimetru odpowiednio do dwóch biegunów kondensatora i obserwuj wyświetlany odczyt rezystancji. Jeśli odczyt rezystancji wyświetlany na początku jest bardzo mały (odpowiednik zwarcia), kondensator zaczyna się ładować, wyświetlany odczyt rezystancji stopniowo wzrasta, i wreszcie wyświetlany odczyt rezystancji staje się „ 1 ”(odpowiednik obwodu otwartego), Następnie kondensator jest OK Jeśli powyższe kroki są przestrzegane, a wyświetlany odczyt rezystancji pozostaje niezmieniony, kondensator jest uszkodzony (obwód otwarty lub zwarcie). Szczególną uwagę należy zwrócić na dobór odpowiedniego zakresu rezystancji w zależności od wielkości pojemności przy pomiarze np. zakresu 200k dla 47μF, zakresu 2M dla 4,7 μF itd.

(4) Wykrywanie napięcia przewodzenia diody

Na tym biegu czerwony przewód testowy jest podłączony do dodatniego źródła zasilania wewnątrz multimetru, a czarny przewód testowy jest podłączony do ujemnego źródła zasilania wewnątrz multimetru. Połączenie między dwoma przewodami testowymi a diodą pokazano na rysunku 1. Jeśli jest mierzony zgodnie z metodą połączenia na rysunku 1 (a), badana dioda przewodzi do przodu, a multimetr wyświetla napięcie przewodzenia diody do przodu w mV. Zwykle napięcie przewodzenia do przodu dobrej diody krzemowej powinno wynosić od 500mV do 800mV, a napięcie przewodzenia do przodu dobrej diody germanowej powinno wynosić od 200mV do 300mV. Jeśli wyświetli się "000", oznacza to, że dioda jest zwarta, a jeśli wyświetli się "1", oznacza to, że dioda nie jest do przodu. Jeśli jest mierzony zgodnie z metodą połączenia na rysunku 1 (b), powinien wyświetlać „ 1 ”, wskazując, że dioda jest odwrotnie odcięta. Jeśli wyświetla "000" lub inne wartości, oznacza to, że dioda jest odwrotnie zepsuta. Ten plik może być również używany do oceny jakości triody i identyfikacji pinów. Podczas pomiaru najpierw podłącz jeden przewód testowy do wyznaczonego sworznia, a drugi przewód testowy podłącz kolejno do pozostałych dwóch pinów. Zmień dwa przewody testowe i przetestuj ponownie. Jeśli nie są włączone lub oba są włączone dwukrotnie, można potwierdzić, że trioda jest dobra i można potwierdzić, że zidentyfikowany pin jest podstawą triody. Jeśli czerwone przewody testowe są podłączone do podstawy, a czarne przewody testowe są odpowiednio połączone z pozostałymi dwoma biegunami, oznacza to, że trioda jest typu NPN, w przeciwnym razie jest typu PNP. Na koniec porównaj napięcie przewodzenia do przodu dwóch złączy PN. Większy odczyt to złącze be, a mniejszy to złącze bc, więc kolektor i emiter są identyfikowane.

(5) Test wartości tranzystora β

Przede wszystkim należy ustalić, czy testowana trioda jest typu NPN czy PNP, a następnie prawidłowo włożyć jej piny do odpowiedniego typu gniazda testowego, i przekręć przełącznik zakresu funkcji do pozycji β, to znaczy wartość β można odczytać bezpośrednio z ekranu wyświetlacza. "000", oznacza to, że trioda jest zepsuta.

Sugestia:

1. Zwróć uwagę na prawidłowy wybór zakresu i czerwonego gniazda ołowiu testowego. Podczas pomiaru nieznanej ilości najpierw dostosuj zakres do maksimum, a następnie dostosuj od dużego do małego, aż będzie odpowiedni. Jeśli wyświetli się „ 1 ”, oznacza to obcięcie, a zakres powinien zostać zwiększony

2. gdy nie pomiaru, zasilanie powinno być wyłączone w każdej chwili.

3. przy zmianie zakresu, przewód testowy powinien być odłączony od mierzonego punktu.

4. podczas pomiaru prądu, uniknąć przeciążenia.

5. nie jest dozwolone, aby zmierzyć napięcie z rezystancją pliku i bieżący plik

Uwaga:

Ze względu na inny monitor i efekt świetlny rzeczywisty kolor przedmiotu może się nieznacznie różnić od koloru pokazanego na zdjęciach. Dziękuję!

Proszę pozwolić 1-2cm pomiaru odchylenia ze względu na pomiarze ręcznym.
