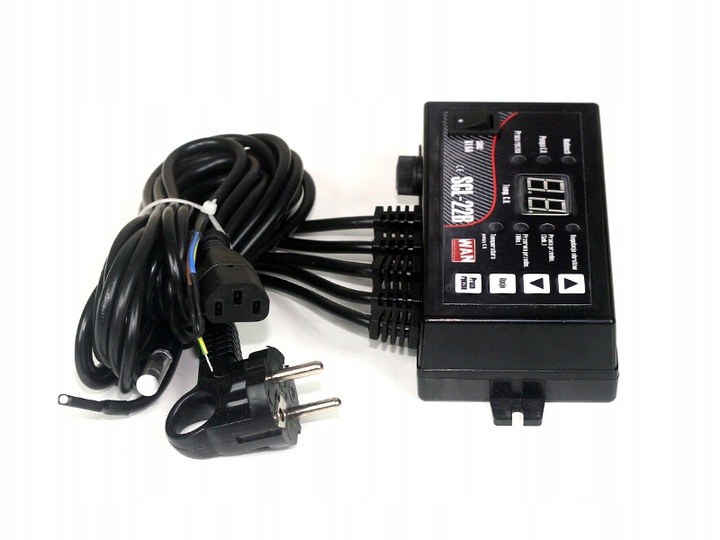

Контроллер регулятора насоса центрального отопления и воздуходувка SCL-22B

Sterownik regulator pompy C.O. i nadmuchu SCL-22B

WAN ELEKTRONIK

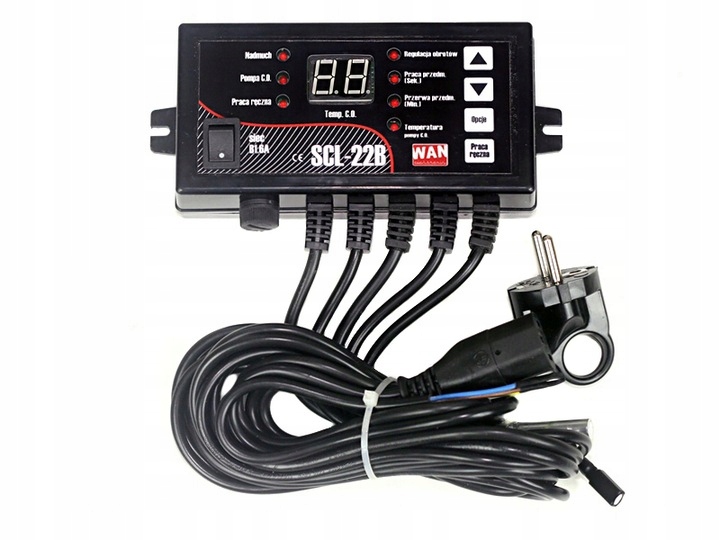

Regulator SCL-22B steruje nadmuchem oraz pompą obiegową wody centralnego ogrzewania (CO). Sterownik załącza pompę, jeśli aktualna temperatura pieca jest niższa od ustawionej przez użytkownika, w przeciwnym razie jest w trybie podtrzymania. Nadmuch zostaje włączony przy temperaturze pieca równej 30°C (z histerezą 2°C) – poniżej tej temperatury nie pracuje. Sterownik wyposażony jest w wyświetlacz LED (dwie cyfry), na którym standardowo wyświetlana jest aktualna temperatura pieca mierzona przez czujnik. Klikając przycisk „Opcje”, na wyświetlaczu pojawia się tryb podglądu i ustawiania obrotów nadmuchu i przerwy między nadmuchami oraz temperaturę załączenia pompy co. Regulator posiada zabezpieczenie w postaci mini czujnika bimetalicznego, który uaktywnia się w przypadku przekroczenia temperatury 90°C oraz wkładki topikowej rurkowej, WT 1,6A. Po każdej zmianie dowolnego parametru regulatora, samoczynnie powraca on do wyświetlania temperatury pieca.

Czujnik temperatury zakończony jest aluminiową rurką. Rurkę oraz zabezpieczenie termiczne należy zamocować ma rurze wyjściowej z kotła C.O. i dokładnie ocieplić.

DANE TECHNICZNE:

• Zakres regulacji temperatury zadanej: 30°C - 99°C
• Zakres regulacji temperatury załączenia pompy c.o.: 30°C - 60°C
• Histereza: 2°C
• Napięcie zasilania: 230V50Hz +/- 10%
• Pobór mocy: < 2W
• Temperatura pracy: -10°C - 50°C
• Czujnik temperatury: półprzewodnikowy
• Długość przewodu czujnika: 1 m
• Wyjście: 230V/50Hz
• Maksymalny prąd obciążenia wyjścia - nadmuch: 1 A
• Maksymalny prąd obciążenia wyjścia - pompa: 1 A (obc. rezyst.)
• Wymiary: 40x70x140 mm

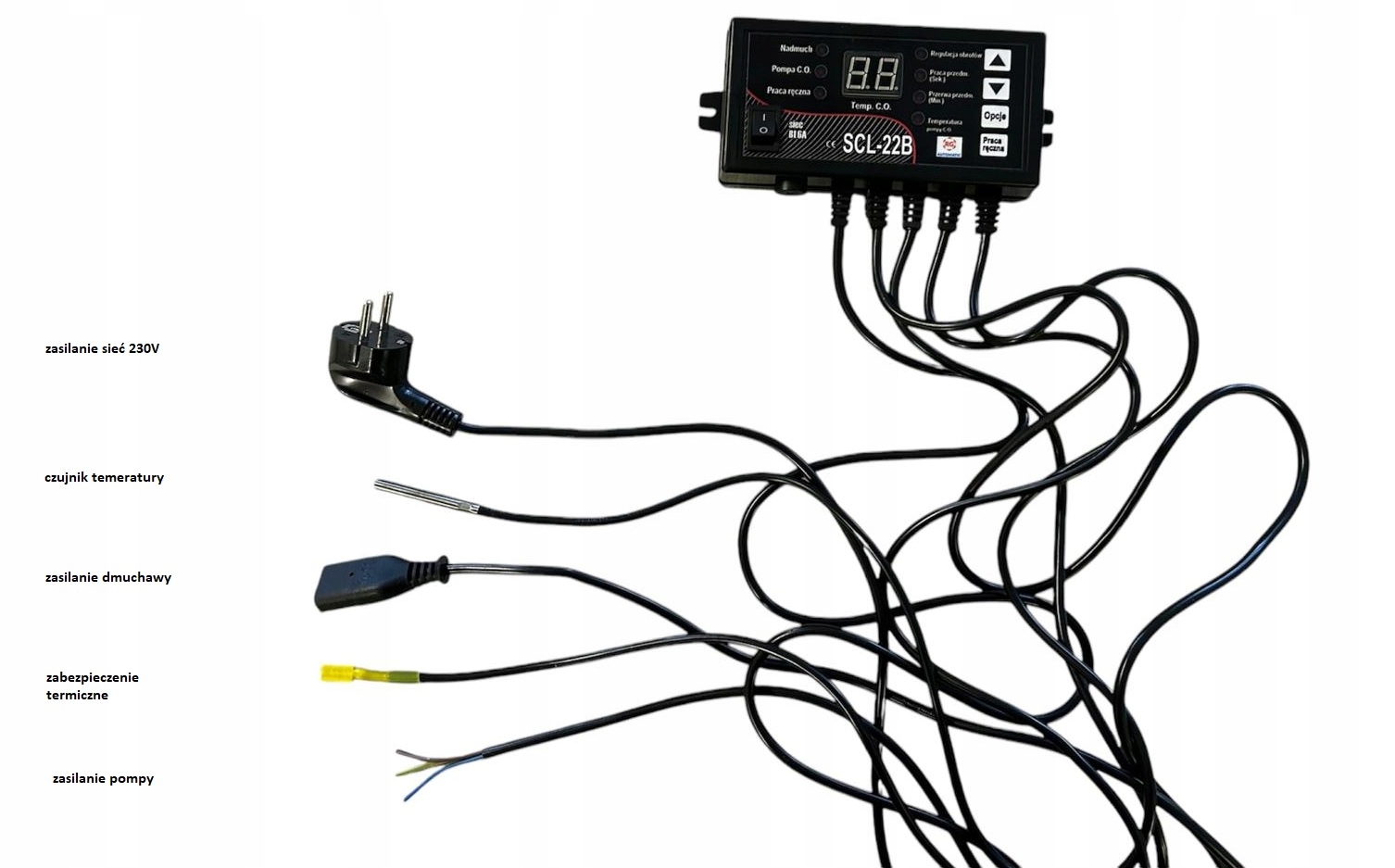

Podłączone przewody:

• czujnik
• wyłącznik termiczny
• dmuchawa
• pompa
• zasilanie
