Домофон с функцией громкой связи и громкой связью с кодировщиком КОДА БРЕЛОК Источник питания DIN

Domofon do Furtki Bezsłuchawkowy Głośnomówiący z Szyfratorem RFID na KOD BRELOK

+ Zasilacz na Szynę DIN

MODEL: ORNO OR-DOM-BA-933/W + OR-VID-VP-1069ZD

❗️ ZASILACZ NA SZYNĘ DIN DO RODZIELNI W ZESTAWIE ❗️

⭐ BEZSŁUCHAWKOWY, GŁOŚNOMÓWIĄCY - Wygodny brak słuchawki pozbawia użytkownika uciążliwej konieczności jej podnoszenia i odwieszania. Panel wewnętrzny prezentowanego wyposażony jest w funkcję dotykową, o niezwykle prostej, intuicyjnej obsłudze. Przyciśnięcie jednego przycisku uruchamia rozmowę, a sterowanie elektrozaczepem oraz automatem bramowym pozwala na wygodne, zdalne otwieranie furtki lub bramy z unifonu.

⭐ 2-ŻYŁOWE POŁĄCZENIE - Prosty i szybki montaż zestawu jest możliwy m.in. dzięki mniejszej liczbie przewodów doprowadzanych do bramy lub furtki - do instalacji potrzebne są tylko 2 przewody, z powodzeniem więc można wykorzystać do tego celu instalację dzwonkową. Panel zewnętrzny, a nawet elektrozaczep są zasilane z domofonu, nie ma więc konieczności doprowadzania dodatkowego zasilania, a co się z tym wiąże - prowadzenia przewodów przez cały ogród.

⭐ ZESTAW OTWIERA FURTKĘ I BRAMĘ - Unifon umożliwia też zdalne sterowanie furtką i bramą. Elektrozaczep o napięciu 12V i poborze prądu max. 300mA nie wymaga dodatkowego zasilania.

⭐ SZYFRATOR + CZYTNIK BRELOKÓW I KART ŻBLIŻENIOWYCH RFID - Wbudowany szyfrator i czytnik RFID umożliwiają otwarcie furtki / drzwi za pomocą kodu lub kart i breloków zbliżeniowych i bezpieczne zarządzanie dostępem dla domowników czy uprawnionych użytkowników.

⭐ WODOODPORNY PANEL ZEWNĘTRZNY IP65 - Panel zewnętrzny jest odporny na zachlapania i warunki atmosferyczne, posiada stopień ochrony IP65, gwarantuje więc spokój użytkowania na lata.

⭐ REGULACJA GŁOŚNOŚCI Z MOŻLIWOŚCIĄ WYCISZENIA DZWONKA - Urządzenie oferuje szereg udogodnień, jak regulacja głośności dzwonka czy możliwość wyciszenia go np. na czas drzemki dziecka.

⭐ WĄSKA BUDOWA PANELU ZEWNĘTRZNEGO - Warto również zwrócić uwagę na wymiary urządzenia - panel zewnętrzny jest wąski, co pozwoli zamontować go nawet na niewielkim słupku ogrodzeniowym lub w małej wnęce.

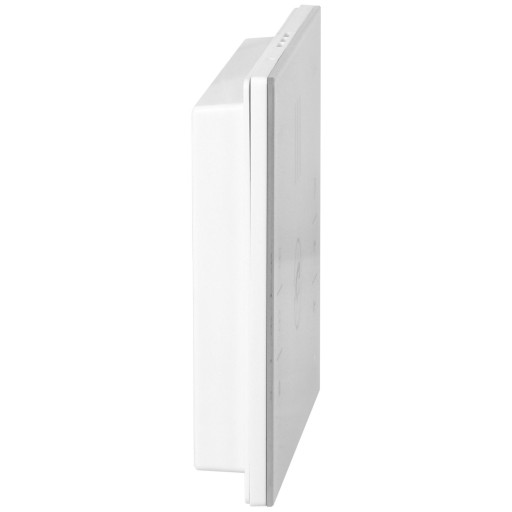

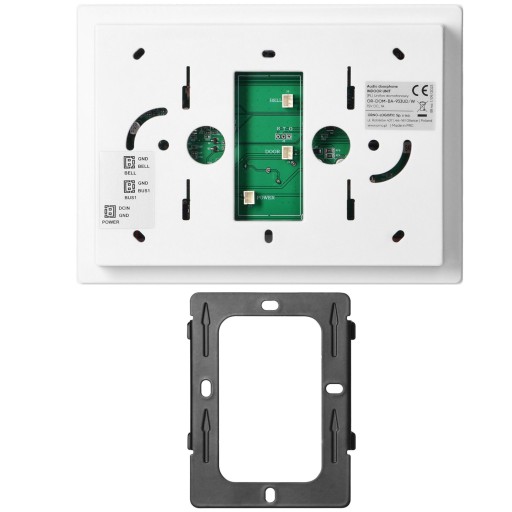

➡️ UNIFON:

• Bezsłuchawkowy, głośnomówiący panel wewnętrzny

• Dotykowe przyciski umożliwiające sterowanie elektrozaczepem w furtce i bramą

• Ilość dźwięków dzwonka: 12

• Regulacja głośności dzwonka lub rozmowy z możliwością całkowitego wycieszenia

• Wykonany z tworzywa sztucznego w kolorze białym, które jest estetyczne, odporne na zabrudzenia i wytrzymałe

• Wymiary unifonu [mm]: 180 / 130 / 26 (szer. x wys. x gł.)

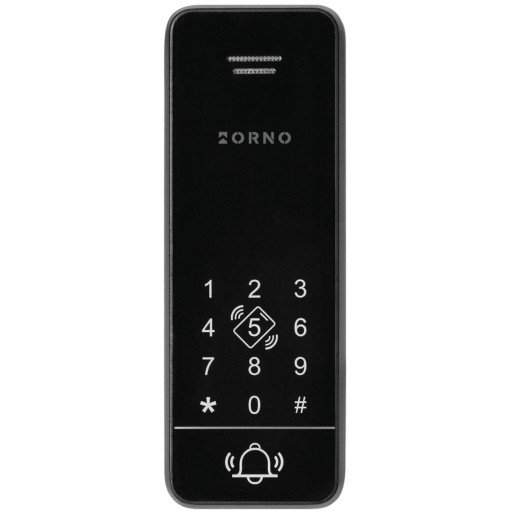

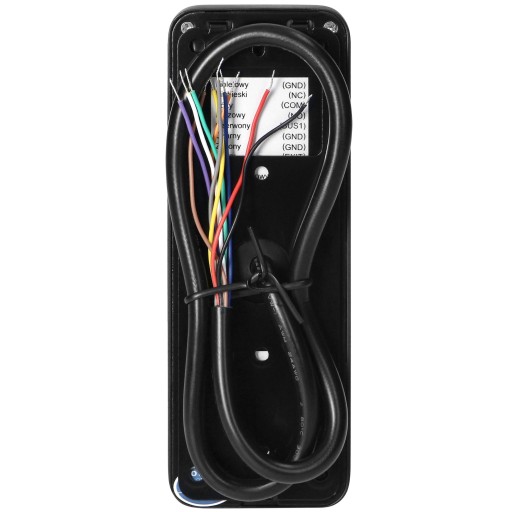

➡️ PANEL ZEWNĘTRZNY:

• Panel zewnętrzny jest wąski, co pozwoli zamontować go nawet na niewielkim słupku ogrodzeniowym lub w małej wnęce

• Wbudowany szyfrator + czytnik RFID breloków i kart zbliżeniowych - możliwość otwarcia furtki / drzwi po wprowadzeniu odpowiedniego kodu lub po przyłożeniu breloka lub karty zbliżeniowej

• Szyfrator posiada podświetlane klawisze

• Częstotliwość kart i breloków zbliżeniowych: 13,56MHz

• Stopień ochrony IP65 - odporny na warunki zewnętrzne (deszcz/śnieg/słońce)

• Wykonany ze stali nierdzewnej

• Wymiary panelu [mm]: 48 / 133 / 19 (szer. x wys. x gł.)

➡️ SZYFRATOR I CZYTNIK BRELOKÓW ZBLIŻENIOWYCH RFID:

Panel zewnętrzny posiada wbudowany czytnik breloków i kart zbliżeniowych RFID, co daje możliwość otwarcia elektrozaczepu w furtce / drzwiach po przyłożeniu breloka lub karty do czytnika.

Istnieje również możliwość otwarcia furtki / drzwi po wprowadzeniu odpowiedniego kodu PIN.

• Czytnik zastosowany w urządzeniu obsługuje breloki w standardzie 13,56 MHz Mifare.

➡️ BRELOKI ŻBLIŻENIOWE:

Zestaw zawiera 2 breloki, które po przyłożeniu do czytnika zbliżeniowego w panelu zewnętrznym umożliwiają otwarcie elektrozaczepu w drzwiach / furtce. Pamięć urządzenia umożliwia zakodowanie nawet 200 breloków.

• Dodatkowe breloki można znaleźć w naszej ofercie pod symbolem: OR-ZS-891

➡️ UCHWYT KĄTOWY:

Do zestawu dołączony jest uchwyt kątowy, dzięki niemu możesz zainstalować panel zewnętrzny pod kątem.

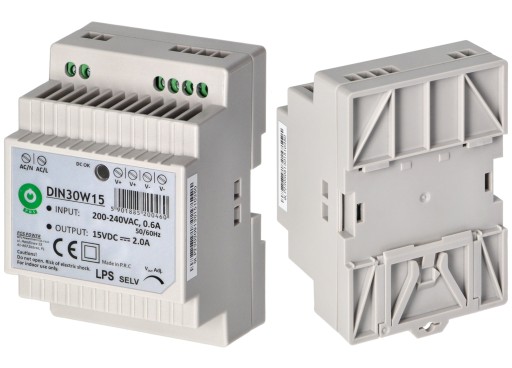

➡️ ZASILACZ NA SZYNĘ DIN W ZESTAWIE:

Zasilacz przystosowany do montażu na szynie DIN w rozdzielni prądowej. Jego zastosowanie pozwala ukryć kable i zachować wysoką estetykę pomieszczenia.

• Napięcie wyjściowe: 15V DC
• Maksymalny prąd wyjściowy: 2A
• Moc wyjściowa: 30W
• Maks. napięcie wejściowe: 240V
• Szerokość: 62.5 mm
• Wysokość]: 97 mm
• Głębokość: 56 mm
• Stopień ochrony: IP20

➡️ SCHEMAT PODŁĄCZENIA:

1 - UNIFON

2 - PANEL ZEWNĘTRZNY

3 - ZASILACZ WTYCZKOWY

4 - ELEKTROZACZEP (akcesorium dodatkowe)

5 - STEROWANIE BRAMĄ

6 - PRZYCISK WYJŚCIA (akcesorium dodatkowe)

Elektrozaczep o napięciu stałym i poborze prądu nie większym niż 300mA nie wymaga dodatkowego zasilania. Możliwość ustawienia czasu otwarcia elekrozaczepu do max. 99 sekund.

➡️ PARAMETRY TECHNICZNE ZESTAWU:

• Typ: jednorodzinny
• Zasilanie: Zasilanie sieciowe
• Napięcie zasilania: 15V DC
• Rodzaj transmisji: Przewodowy
• Sposób instalacji: Dwużyłowe
• Ilość przewodów (*z panelu zew. do elektrozaczepu): 2
• Sterowanie elektrozaczepem: tak, 12V DC max. 300mA
• Zasilanie elektrozaczepu: dodatkowy zasilacz niewymagany
• System łączenia elektrozaczepu: z panelem zewnętrznym
• Sterowanie automatyką bramową: tak

➡️ OPIS BUDOWY ZESTAWU:

1 - Głośnik

2 - Mikrofon

3 - Wybór melodii/ zwiększanie głośności dzwonka lub rozmowy

4 - Wybór melodii/ zmniejszanie głośności dzwonka lub rozmowy

5 - Tryb zmiany melodii (podwójne kliknięcie)

6 - Odebranie/ zakończenie rozmowy

7 - Wskaźnik funkcji wyciszenia

8 - Wskaźnik drzwi 1

9 - Krótkie przyciśnięcie: monitorowanie Przytrzymanie: wł./wył. wyciszenia

10 - Otwarcie drzwi/furtki

11 - Otwarcie bramy

12 - Głośnik

13 - Mikrofon

14 - Czytnik kart/breloków zbliżeniowych

15 - Klawiatura numeryczna

16 - Przycisk wywołania

➡️ ZESTAW ZAWIERA:

• Unifon - 1 szt.
• Panel zewnętrzny - 1 szt.
• Zasilacz 15V na szynę DIN - 1 szt.
• Zasilacz wtyczkowy do gniazdka 230V gratis (można go zastosować zamiast zasilacza na szynę) - 1 szt.
• Breloki - 2 szt.
• Uchwyt do montażu kątowego panelu zewnętrznego - 1 szt.
• Wkręty i kołki mocujące - 1 komplet
• Instrukcja obsługi i montażu w języku polskim
• TOWAR NOWY, ZAPAKOWANY W ORYGINALNE OPAKOWANIE
• KARTA GWARANCYJNA

➡️ MOŻLIWOŚĆ ROZBUDOWY ZESTAWU O DODATKOWE ELEMENTY

Zestaw można rozbudować o dodatkowe akcesoria dostępne w naszej ofercie:

• Daszek ochronny do panelu zewnętrznego: OR-DOM-DN-2
• Breloki i karty: OR-ZS-891 (breloki), OR-ZS-893 (karty)
• Elektrozaczep
• Przycisk wyjścia
• Kaseta / szyld do elektrozaczepu

➡️ CZĘSTE PYTANIA I ODPOWIEDZI:

1. Jaki przewód muszę zastosować do połączenia unifonu z panelem zewnętrznym?

Projektując instalację elektryczną należy uwzględnić odpowiedni przekrój przewodów:

• do 30m - zalecany przewód XzTKMXpw 2x2x0,5mm2
• od 30 do 100m - zalecany przewód XzTKMXpw 2x2x0,8mm2

CAŁKOWITA DŁUGOŚĆ INSTALACJI NIE MOŻE PRZEKROCZYĆ 100 METRÓW.

2. Jaki przewód muszę zastosować do połączenia panelu zewnętrznego z elektrozaczepem?

Przewód łączący elektrozaczep z kasetą zewnętrzną powinien być min. 2x0,8mm2

3. Czy panel zewnętrzny może być narażone na deszcz i śnieg?

Tak, urządzenie posiada wysoki współczynnik wodoodporności IP65, dzięki czemu może być narażone na czynniki atmosferyczne.

4. Czy mogę dokupić dodatkowe breloki / karty?

Do urządzenia można dodać dodatkowe breloki 13,56 MHz Mifare. Aktywacja kolejnych breloków jest bardzo prosta, procedura ta jest szczegółowo opisana w instrukcji dołączonej do urządzenia.

Dodatkowe breloki i karty można znaleźć w naszej ofercie pod symbolami:

• OR-ZS-891 (breloki)
• OR-ZS-893 (karty)

5. Czy elektrozaczep wymaga dodatkowego zasilania?

Nie, elektrozaczep o napięciu stałym i poborze prądu nie większym niż 300mA nie wymaga dodatkowego zasilania.

Polecamy nasze elektrozaczepy:

• OR-EZ-4033 Elektrozaczep niskoprądowy symetryczny, bez pamięci, bez blokady
• OR-EZ-4031 Elektrozaczep niskoprądowy symetryczny, z blokadą
• OR-EZ-4030 Elektrozaczep niskoprądowy symetryczny, z pamięcią
• OR-EZ-4032 Elektrozaczep niskoprądowy symetryczny, z pamięcią i blokadą

6. Czy do tego wideodomofonu mogę podłączyć przycisk wyjścia/wejścia?

Tak, przycisk wyjścia podłącza się do elektrozaczepu i można dzięki niemu otworzyć furtkę / drzwi np. z wewnątrz posesji.

Polecamy nasze przyciski wyjścia:

• OR-ZS-813 Natynkowy, obudowa aluminiowa
• OR-ZS-814 Natynkowy, obudowa aluminiowa, podświetlany przycisk
• OR-ZS-819 Natynkowy, obudowa z tworzywa sztucznego

Instrukcja obsługi i podłączenia zestawu znajduję się w sekcji "Dodatkowe informacje" poniżej.
