МАТРИЦА РЕЗЬБА M18 M18x1,50 МЕТРИЧЕСКАЯ РЕЗЬБА

Narzynka metryczna M18x1.50:

Przeznaczona do zastosowań ogólnych, do gwintowania wałków wykonanych ze stali konstrukcyjnej węglowej, niskostopowej, staliwa o wytrzymałości do Rm < 600MPa, metali nieżelaznych oraz utwardzanych tworzyw sztucznych.

Specyfikacja techniczna:

• marka: Horn.
• typ gwintu: metryczny zwykły prawoskrętny.
• twardość: 60°HRc (+/-1°).
• nakrój: 1.75P.
• zarys gwintu: kąt 60°.
• materiał wykonania: stal stopowa narzędziowa NC6 (W-1.2063).

Narzynka posiada otwory zaciskowe do mocowania w oprawkach gwinciarskich o gniazdach ø45x14mm.

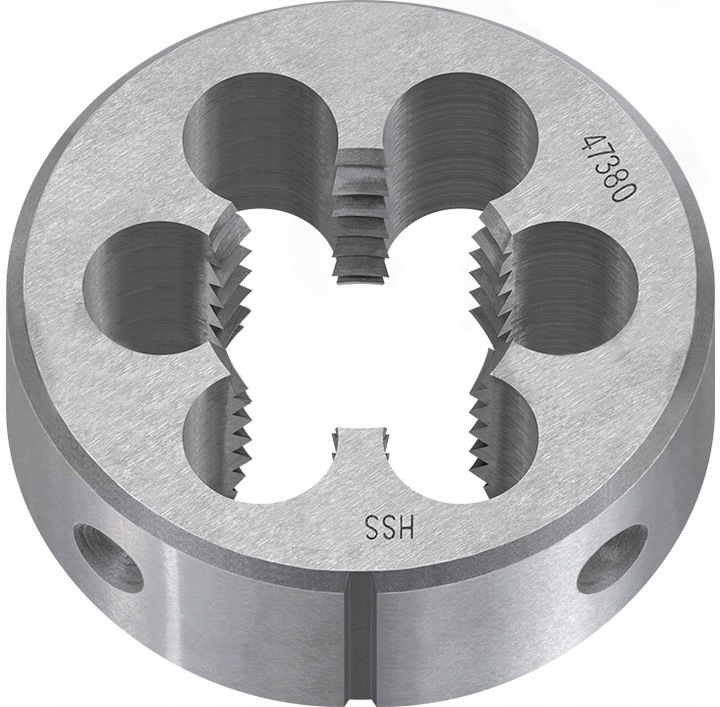

ZDJĘCIE PRZYKŁADOWE TOWAR ZGODNY Z OPISEM

Wymiary (rysunek techniczny):

• nacinany gwint (d1): M18.
• skok gwintu (P) - 1,50 mm.
• średnica zewnętrzna (d2): 45 mm.
• grubość narzynki (h2): 14 mm.
• otwory wiórowe (W): 5.
• zalecana średnica wałka pod gwintowanie: ø16.85 mm.

Normy:

Zgodna z normą: DIN-EN 22 568.

Norma gwintu: ISO DIN-13.

Tolerancja gwintu: ISO (6g).
