Przetwornica DC/DC Pulsar DC/DC50HV 28-60V/12-24V

Przetwornica DC/DC Pulsar DC/DC50HV 28-60V/12-24V 60W obniża napięcie i reguluje napięcie wyjściowe.

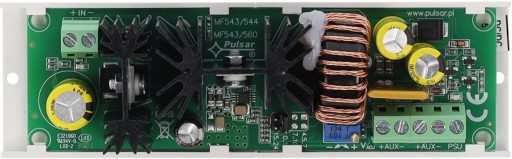

Moduł przetwornicy obniżającej napięcie DC/DC 5A (DC/DC50HV) służy do obniżenia napięcia z zakresu 28V÷60V DC na wejściu przetwornicy do napięcia z zakresu 12V÷24V DC na wyjściu, ustawionego potencjometrem VADJ.

Maksymalny prąd obciążenia wynosi Imax=5A (Pmax= 60W). Aby przetwornica pracowała poprawnie musi być zachowana różnica 2V między napięciem wejściowym (obniżanym) a wyjściowym. Moduł nie posiada izolacji galwanicznej pomiędzy wej/wyj (IN-AUX), pracuje na wspólnym potencjale „masy” (0V) (zaciski IN- oraz AUX- są połączone galwanicznie = zacisk wspólny).

PARAMETRY TECHNICZNE:

• Przetwornica DC/DC obniżająca napięcie z regulacją napięcia wyjściowego
• Przykład zastosowania: obniżenie napięcia z 24V na 12V DC
• Zakres napięcia wejściowego: 28÷60V
• Zakres napięcia wyjściowego: 12÷24V
• Maksymalny prąd obciążenia 5A (60W)
• Wyjście techniczne PSU sygnalizacji awarii przetwornicy wyzwalane przez:

  - zwarcie wyjścia

  - przeciążenie wyjścia

• Zabezpieczenia:

  - Przeciwzwarciowe SCP

  - Przeciążeniowe OLP

• Wysoka sprawność: 92%
• Sygnalizacja optyczna LED
• Wymiary: 140 x 45 x 43 [+/-2 mm]
