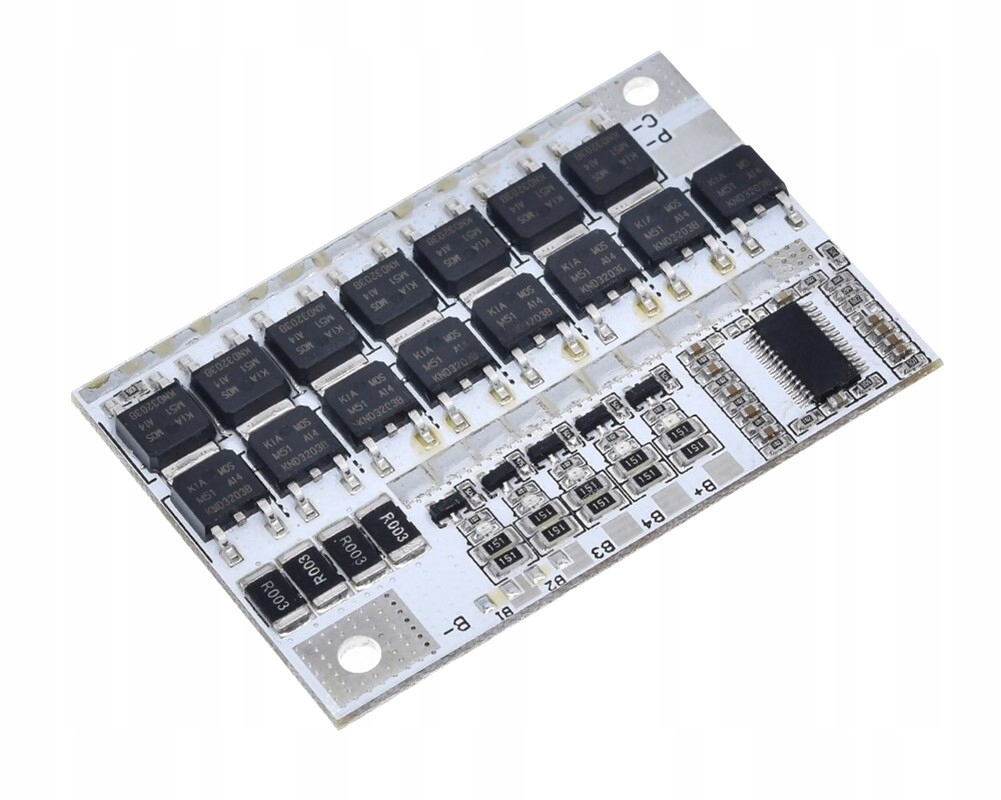

493 BMS 3-5S 100A Moduł ładowania Balanser 12-21V ogniw Li-ion

⬇️Opis produktu⬇️ ⭐Polski sprzedawca!⭐

⚡ Moduł ładowania akumulatorów Li-ion dla 3-5 ogniw Li-ion z zabezpieczeniem ⚡

☑️ Zastosowanie:

✔️ Moduł zabezpieczenia akumulatory Li-ion przed nadmiernym rozładowaniem, które spowodowałoby ich nieodwracalne uszkodzenie. Moduł zabezpiecza również przed potencjalnym przeładowaniem ogniw, powyżej bezpiecznego napięcia.

✔️ Aby w pełni cieszyć się cechami akumulatorów Li-ion należy obchodzić się z nimi ze szczególną ostrożnością - parametry elektryczne podczas ładowania i rozładowywania powinny być nadzorowane przez BMS. Oferowany moduł w pełni kontroluje proces ładowania i rozładowania akumulatora.

✔️ Idealnie nadaje się do regeneracji akumulatorów elektronarzędzi przez wymianę starych ogniw Niklowo-Kadmowych na nowoczesne litowo-jonowe.

☑️ Funkcjonalność:

✔️ Podczas ładowania układ monitoruje napięcie ogniw i w razie różnicy napięć na ogniwach koryguje prąd ładowania w poszczególnych celach.

✔️ W przypadku gdy prąd BMSa jest niewystarczający, można łączyć wiele pakietów akumulatorów z BMSami równolegle.

✔️ Moduł może być użyty dla 5 ogniw, a także dla 3 lub 4 ogniw:

• 4 ogniwa: rezystor 0ohm pomiędzy punktami B1 i B -, oraz w punkcie 4 obok układu scalonego (punkt 3 rozwarty) - punkt B1 stanowi masę pakietu
• 3 ogniwa: rezystor 0ohm pomiędzy punktami B1 i B -, B2 i B1, oraz w punkcie 3 obok układu scalonego (punkt 4 rozwarty) - punkt B2 stanowi masę pakietu

✔️ Ogniwa można łączyć szeregowo-równolegle (np. 2x5), ale nie należy mieszać ogniw nowych i zużytych, a łączone ogniwa powinny mieć taką samą pojemność.

✔️ Zasilacz do ładowania podłącza się do tych samych przewodów co obciążenie(+ pakietu, oraz P- / C-).

☑️ Uwaga!

✔️ BMS ogranicza napięcie ładowania jednak nie kontroluje prądu ładowania. Do prawidłowej pracy zalecana jest więc przetwornica z ograniczeniem prądowym (CC), lub zasilacz o wydajności prądowej odpowiedniej dla ogniwa.

✔️ Należy w pierwszej kolejności przylutować styk B- następnie B1+, B2+, itd aż do B+. Brak podłączenia pól pośrednich może powodować niedziałanie BMSa.

✔️ Kolejność lutowania P - i P+ nie ma znaczenia

✔️ Niektóre egzemplarze wymagają podłączenia ładowarki w celu aktywacji BMSa!

☆ Napięcie nominalne: 10,8 - 12,6V (3S), 14,4 - 16,8 (4S), 18 - 21 (5S)

☆ Napięcie ładowania: 13 - 18V (3S), 17 - 22V (4S), 21-26V (5S)

☆ Ilość ogniw w szeregu: 3-5

☆ Obsługiwane ogniwa: 18650, 21700

☆ Napięcie naładowania: 4,15 - 4,25V

☆ Prąd balansowania: 50mA

☆ Chwilowy prąd rozładowania: 100A

☆ Ciągły prąd rozładowania: 60A

☆ Ciągły prąd ładowania: 60A

☆ Wymiary: 60 x 42 mm

☆ Zabezpieczenie przed nadmiernym rozładowaniem

☆ Zabezpieczenie przed przeładowaniem

☆ Zabezpieczenie przeciwzwarciowe
